Преселекторы резонаторные (полостные фильтры): 118–520 МГц.
Что представляет собой устройство

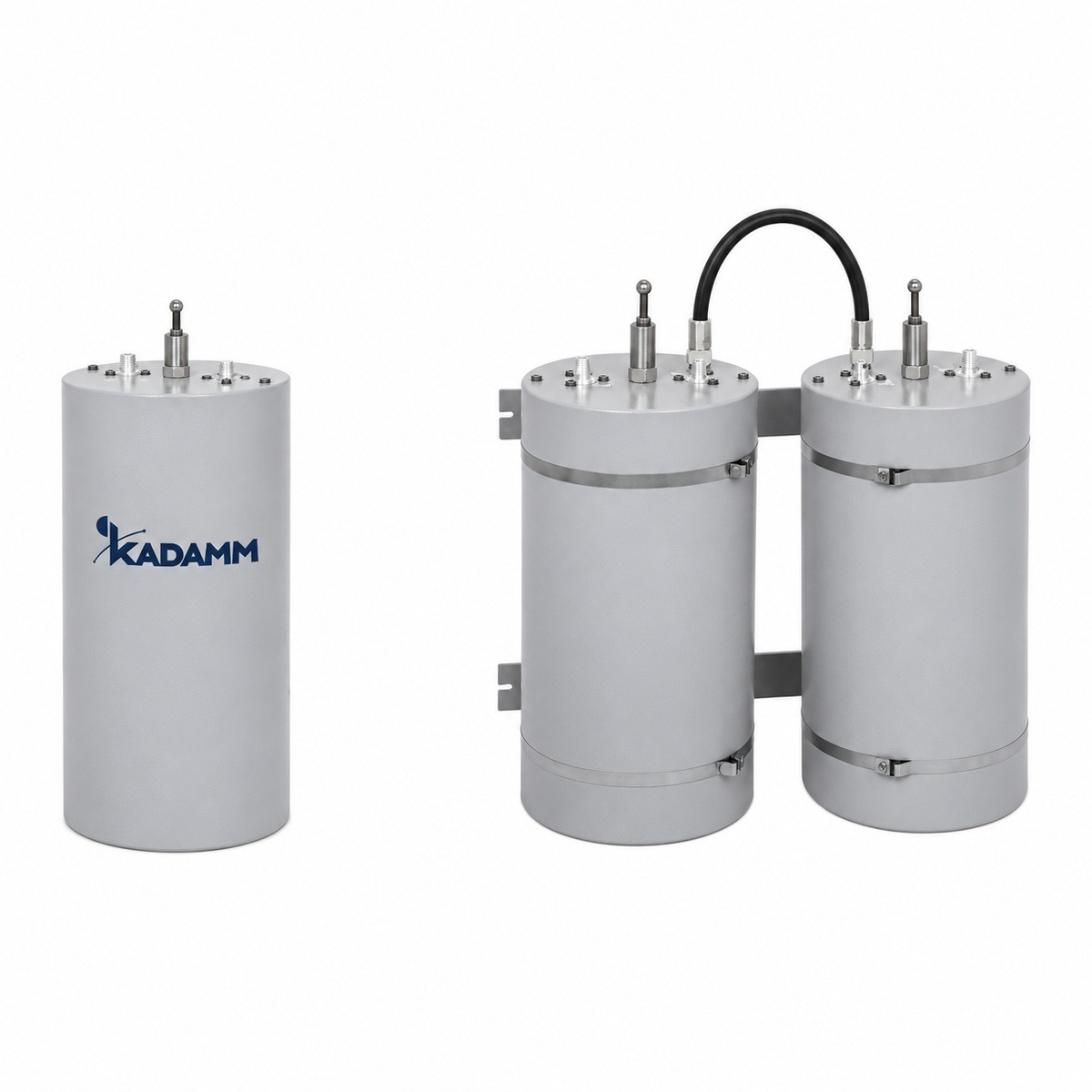

KADAMM ФП-Р — преселекторы резонаторные (полостные фильтры) диапазона 118–520 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤1,0–3 дБ; подавление вне полосы — до ≥70 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤1,0–3 дБ; КСВН — ≤1,5 (ФП-Р-118/136, ФП-Р-136/174-1…3); ≤1,3 (исполнения «-350»); ≤1,2 (ФП-Р-400/520-2-250); возвратные потери — ≥18 дБ (исполнения «-350»); ≥20 дБ (ФП-Р-400/520-2-250); допустимая мощность — 200–350 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N-F.
В серии 10 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Диапазон перестройки, МГц, Резонаторов, Потери, дБ, Избирательность, Мощность, Вт, Масса, габариты) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 118–174 и 400–520 МГц, у ФП-380/520-SMA — 380–520 МГц
- Разъём N-F, у ФП-380/520-SMA — SMA или N или BNC (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 118–174 и 400–520 МГц, у ФП-470/698-N — 470–698 МГц
- Разъём N-F, у ФП-470/698-N — уточняйте у менеджера
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 118–174 и 400–520 МГц, у ФП-200/1000-SMA — 200–1000 МГц
- Разъём N-F, у ФП-200/1000-SMA — уточняйте у менеджера
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-Р с запасом по краям.
Согласование ФП-Р с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | 118–136, 136–174, 400–520 МГц (по исполнению); частота настройки — в заказе |
| Вносимые потери | ≤1,0–3 дБ (по исполнению, см. таблицу) |
| Избирательность | по исполнению, см. таблицу |
| КСВН | ≤1,5 (ФП-Р-118/136, ФП-Р-136/174-1…3); ≤1,3 (исполнения «-350»); ≤1,2 (ФП-Р-400/520-2-250) |
| Возвратные потери | ≥18 дБ (исполнения «-350»); ≥20 дБ (ФП-Р-400/520-2-250) |
| Средняя мощность | 200, 250 или 350 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Внутренний проводник | посеребрённая медь |
| Корпус | окрашенный алюминиевый сплав |
| Рабочая температура | −30…+65 °C (ФП-Р-118/136, ФП-Р-136/174-1…3); −20…+60 °C (ФП-Р-400/520-2-250); исполнения «-350» — уточняйте у менеджера |
| Масса, габариты | по исполнению, см. таблицу |
Исполнения
| Артикул | Диапазон перестройки, МГц | Резонаторов | Потери, дБ | Избирательность | Мощность, Вт | Масса, габариты |
|---|---|---|---|---|---|---|
| ФП-Р-118/136-1 | 118–136 | 1 | ≤1,5 | ≥20 дБ при отстройке ±5 МГц | 200 | 6 кг; 200 × 200 × 530 мм |
| ФП-Р-118/136-2 | 118–136 | 2 | ≤3 | ≥50 дБ при отстройке ±5 МГц | 200 | 12 кг; 400 × 200 × 530 мм |
| ФП-Р-118/136-3 | 118–136 | 3 | ≤3 | ≥70 дБ при отстройке ±5 МГц | 200 | 18 кг; 600 × 200 × 530 мм |
| ФП-Р-136/174-1 | 136–174 | 1 | ≤2 | ≥20 дБ при отстройке ±0,6 МГц | 200 | 9 кг; 200 × 200 × 710 мм |
| ФП-Р-136/174-2 | 136–174 | 2 | ≤2,5 | ≥35 дБ при отстройке ±0,6 МГц | 200 | 18 кг; 400 × 200 × 710 мм |
| ФП-Р-136/174-3 | 136–174 | 3 | ≤3 | ≥50 дБ при отстройке ±0,6 МГц | 200 | 27 кг; 600 × 200 × 710 мм |
| ФП-Р-136/174-1-350 | 136–174 | 1 | ≤2 | ≥20 дБ при отстройке ±5 МГц | 350 | 5,7 кг; габариты — уточняйте у менеджера |
| ФП-Р-136/174-2-350 | 136–174 | 2 | ≤2 | ≥60 дБ при отстройке ±5 МГц | 350 | 12 кг; габариты — уточняйте у менеджера |
| ФП-Р-400/520-1-350 | 400–520 | 1 | ≤1,0 | уточняйте у менеджера | 350 | уточняйте у менеджера |
| ФП-Р-400/520-2-250 | 400–470 или 470–520 | 2 | ≤1,0 | уточняйте у менеджера (возвратные потери ≥20 дБ) | 250 | 12 кг; 417 × 212 × 665 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-Р.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Сети и службы в полосах ФП-Р:
Перед заказом KADAMM ФП-Р сверьте с проектом:
- Частоты оборудования — внутри 118–174 и 400–520 МГц
- Разъёмы — N-F
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы ФП-Р на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ФП-Р включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Резонатор (блок резонаторов) КАДАММ ФП-Р выбранного исполнения
- Настроенный на частоту заказа
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-Р и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-Р и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-Р пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
