Полосовой фильтр: 470–698 МГц.
Что представляет собой устройство

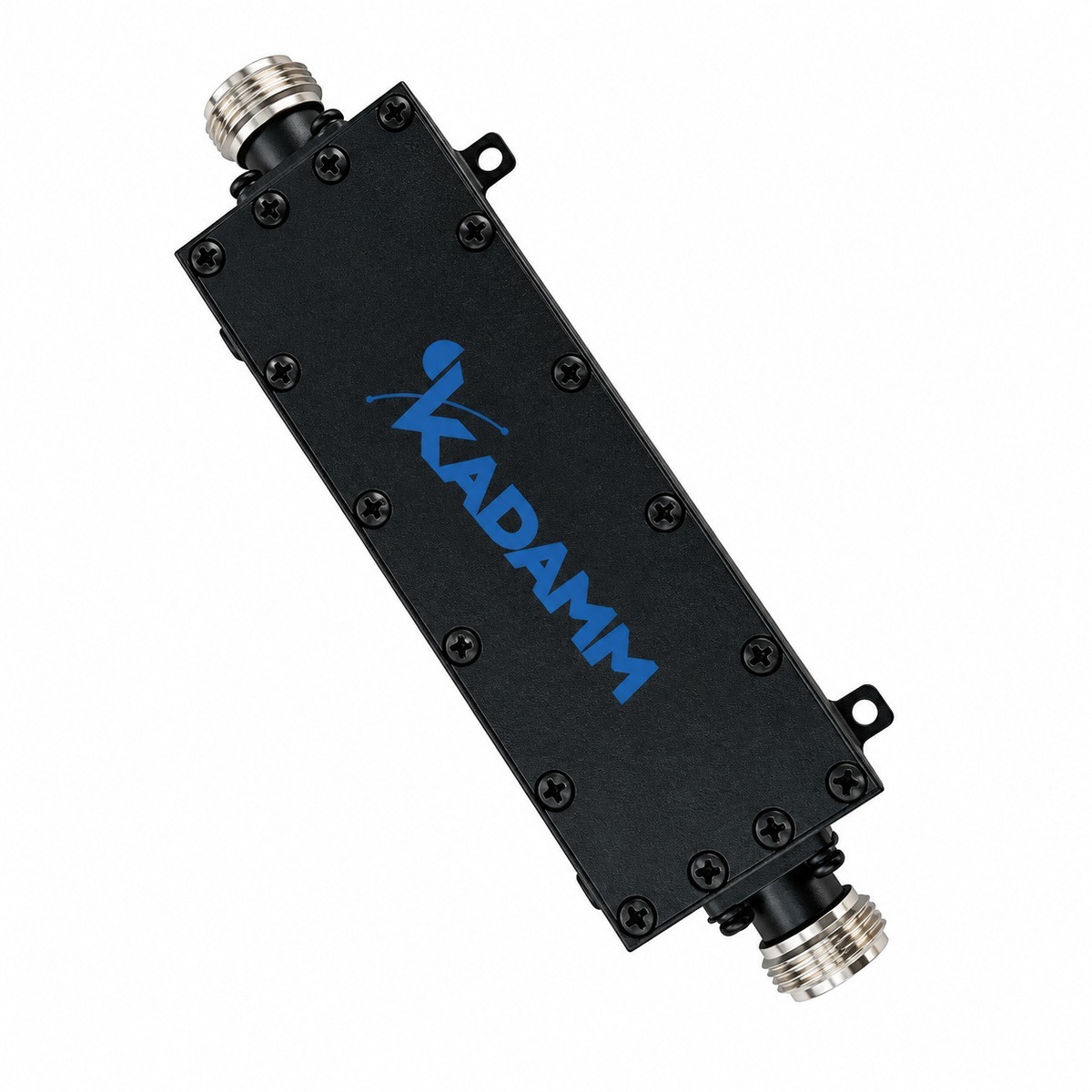

KADAMM ФП-470/698-N — полосовой фильтр диапазона 470–698 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤ 1,28 дБ при 470–680 МГц; ≤ 2,25 дБ при 680–698 МГц. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤ 1,28 дБ при 470–680 МГц; ≤ 2,25 дБ при 680–698 МГц; возвратные потери — не менее 15 дБ; допустимая мощность — 5 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N; рабочая температура — −20…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 470–698 МГц, у ФП-200/1000-SMA — 200–1000 МГц
- Разъём N, у ФП-200/1000-SMA — SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 470–698 МГц, у ФП-380/520-SMA — 380–520 МГц
- Разъём N, у ФП-380/520-SMA — SMA или N или BNC (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 470–698 МГц, у ФП-Р — 118–174 и 400–520 МГц
- Разъём N, у ФП-Р — N-F
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-470/698-N с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 470–698 МГц |
| Мощность | 5 Вт |
| Волновое сопротивление | 50 Ом |
| Возвратные потери | не менее 15 дБ |
| Вносимые потери | ≤ 1,28 дБ при 470–680 МГц; ≤ 2,25 дБ при 680–698 МГц |
| Развязка / подавление | ≥ 38 дБ при 440 МГц; ≥ 28 дБ при 718 МГц |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+60 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-470/698-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-470/698-N.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ФП-470/698-N сверьте с проектом:
- Частоты оборудования — внутри 470–698 МГц
- Разъёмы — N
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N.
- Разъёмы ФП-470/698-N на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ФП-470/698-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-470/698-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-470/698-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-470/698-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-470/698-N | KADAMM ФП-200/1000-SMA | KADAMM ФП-380/520-SMA | KADAMM ФП-Р |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 470–698 МГц | 200–1000 МГц | 380–520 МГц | 118–174 и 400–520 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | 0,6 кг | по исполнению, см. таблицу |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
