Полосовой фильтр: 380–520 МГц.
Что представляет собой устройство

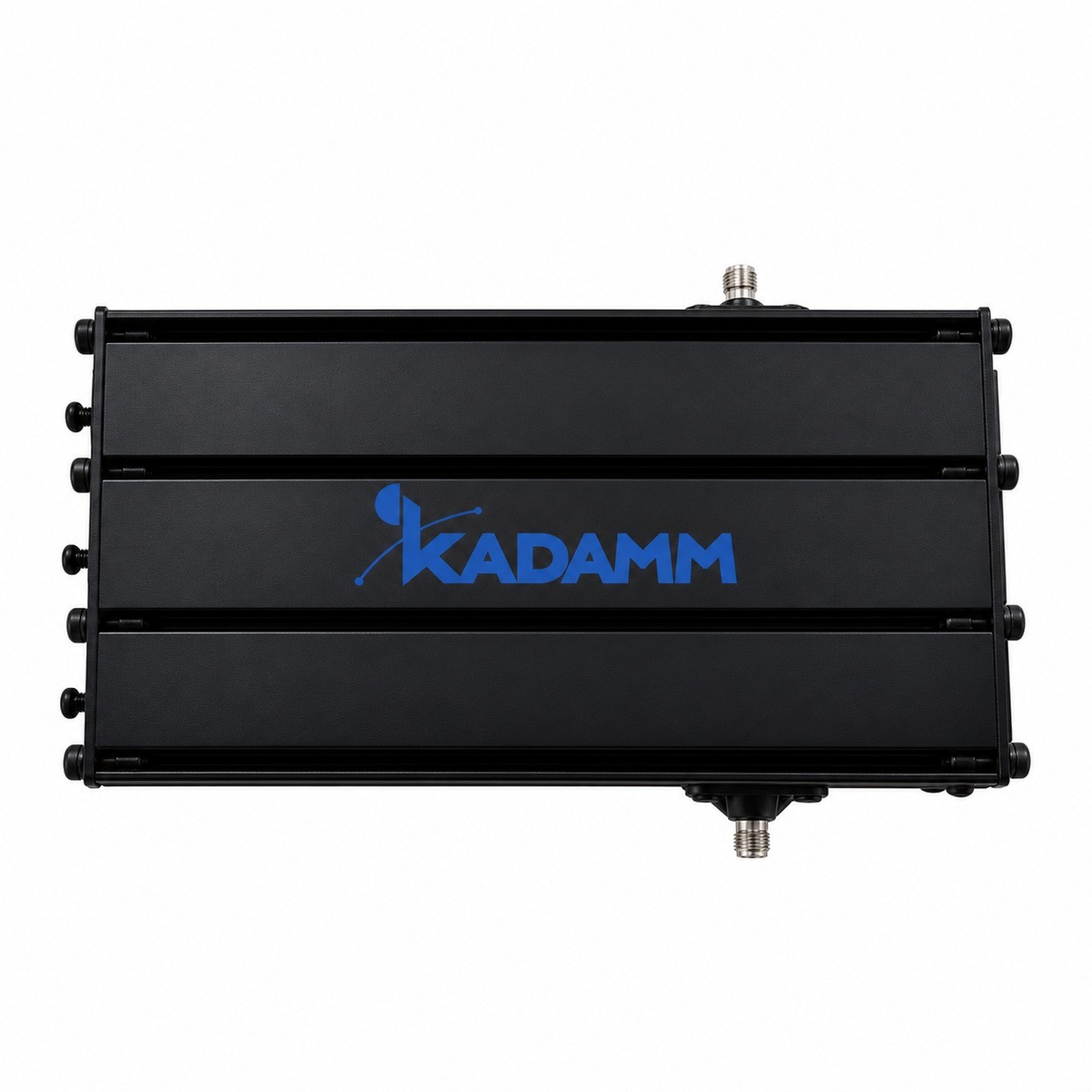

KADAMM ФП-380/520-SMA — полосовой фильтр диапазона 380–520 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤1,8 дБ / ≤1,45 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤1,8 дБ / ≤1,45 дБ; КСВН — ≤1,10 / ≤1,45; допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA или N или BNC (розетка); размеры — 185 × 95 × 40 мм (±0,5 мм); масса — 0,6 кг; рабочая температура — −20…+50 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 380–520 МГц, у ФП-Р — 118–174 и 400–520 МГц
- Разъём SMA или N или BNC (розетка), у ФП-Р — N-F
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

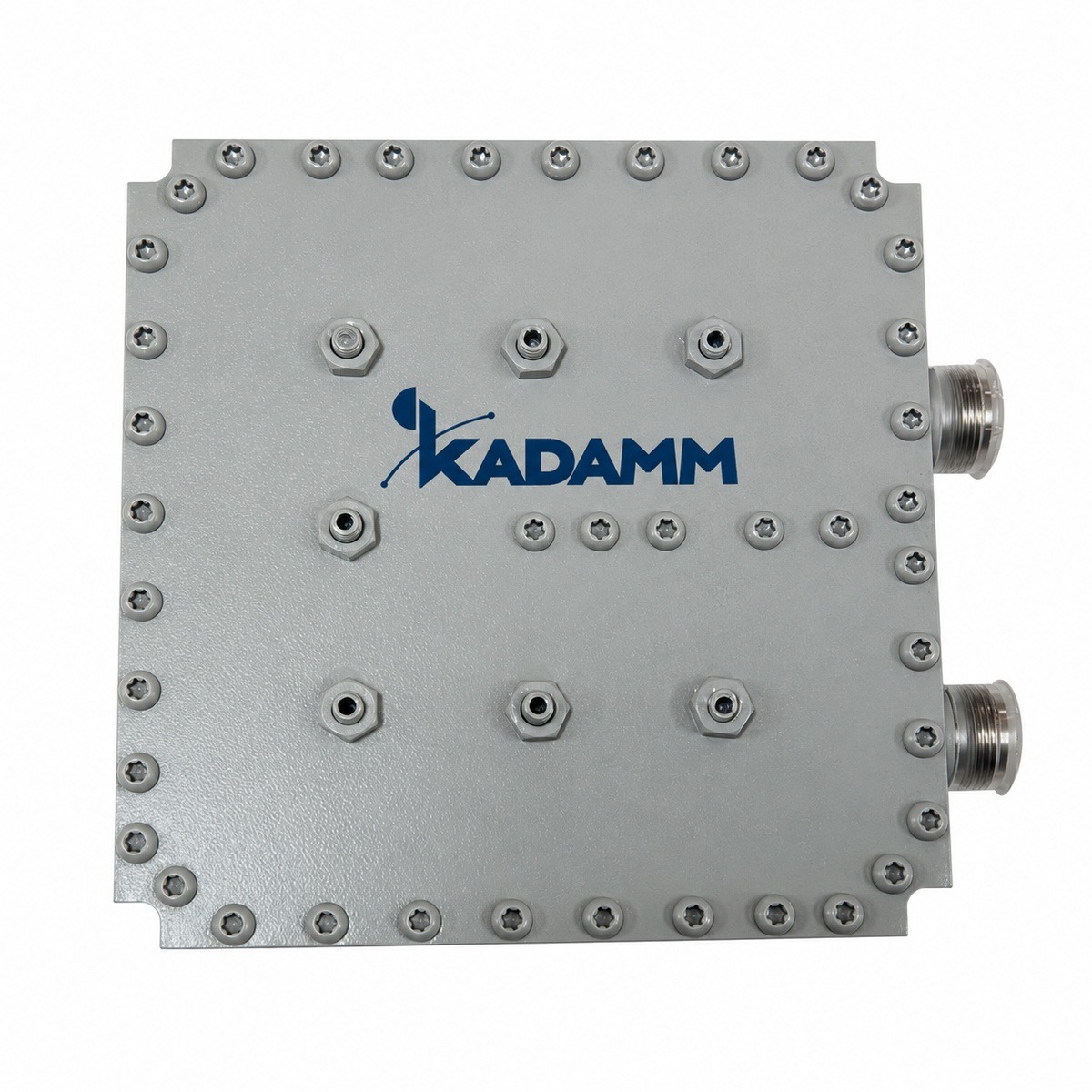

- Полосы 380–520 МГц, у ФП-380/395-N — 380–395 МГц
- Разъём SMA или N или BNC (розетка), у ФП-380/395-N — N (розетка)
- Легче на 0,08 кг (0,6 кг и 0,68 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 380–520 МГц, у ФП-200/1000-SMA — 200–1000 МГц
- Разъём SMA или N или BNC (розетка), у ФП-200/1000-SMA — SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-380/520-SMA с запасом по краям.
Согласование ФП-380/520-SMA с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 380–520 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤1,8 дБ / ≤1,45 дБ |
| КСВН | ≤1,10 / ≤1,45 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA или N или BNC (розетка) |
| Габариты | 185 × 95 × 40 мм (±0,5 мм) |
| Масса | 0,6 кг |
| Температура эксплуатации | −20…+50 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-380/520-SMA.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-380/520-SMA.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Сети и службы в полосах ФП-380/520-SMA:
Перед заказом KADAMM ФП-380/520-SMA сверьте с проектом:
- Частоты оборудования — внутри 380–520 МГц
- Разъёмы — SMA или N или BNC (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — SMA или N или BNC (розетка).
- После затяжки соединения ФП-380/520-SMA на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ФП-380/520-SMA включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-380/520-SMA и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-380/520-SMA и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-380/520-SMA пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-380/520-SMA | KADAMM ФП-Р | KADAMM ФП-380/395-N | KADAMM ФП-200/1000-SMA |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 380–520 МГц | 118–174 и 400–520 МГц | 380–395 МГц | 200–1000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 0,6 кг | по исполнению, см. таблицу | 0,68 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
