Полосовые резонаторные фильтры: .
Что представляет собой устройство

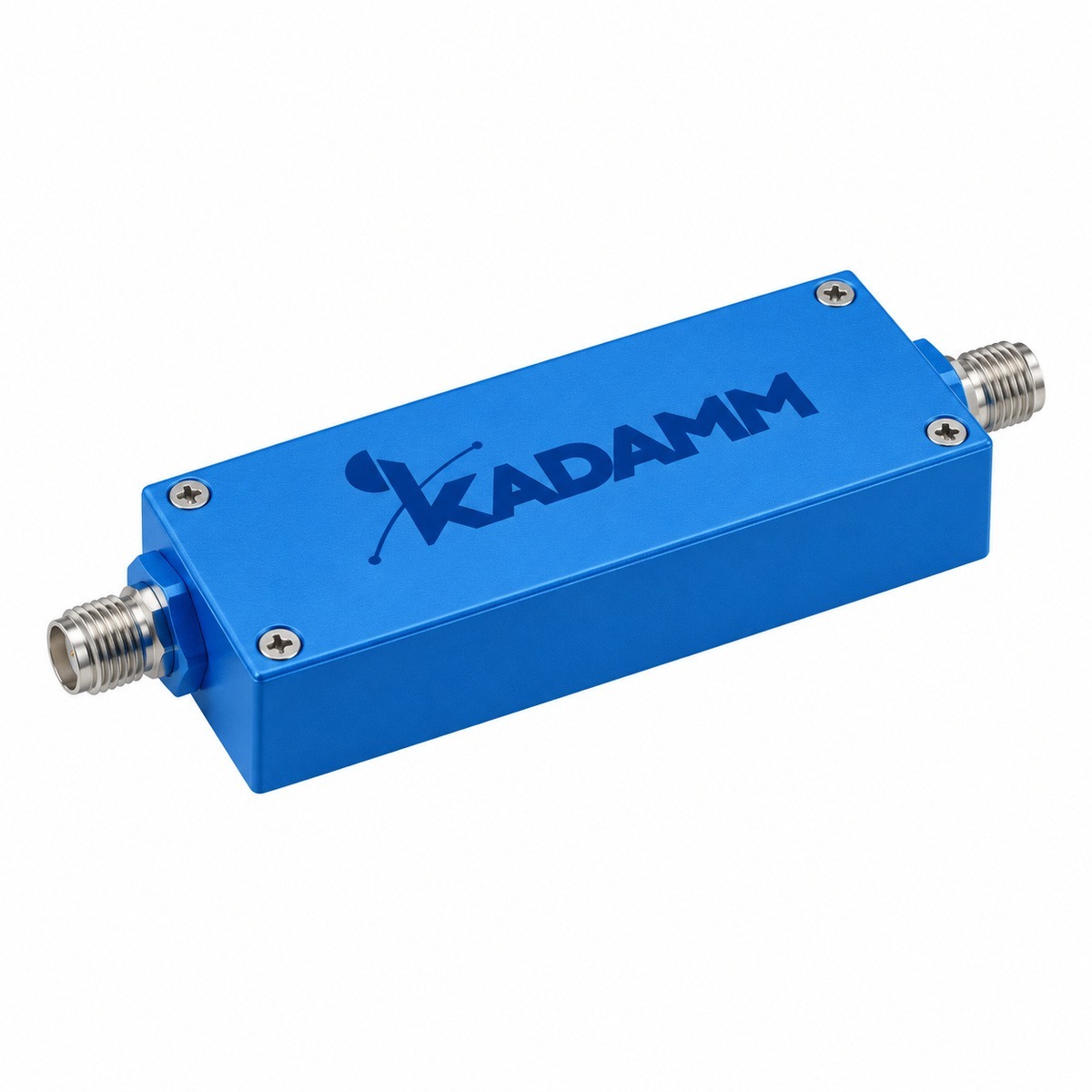

KADAMM ФП-К — полосовые резонаторные фильтры. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA / N; конструкция — резонаторные.
В серии 13 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Центр / полоса, МГц, Потери, дБ, Подавление, КСВН, Разъём) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 500–700, 824–835, 845–846,5, 870–880, 900–915, 951,75–953,25, 1030–1090, 1805–1825, 1895–1907, 2097,5–2102,5, 2105–2115 и 2280–2780 МГц, у ФП-1920/2710-N — 1920–2710 МГц
- Разъём SMA или N, у ФП-1920/2710-N — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 500–700, 824–835, 845–846,5, 870–880, 900–915, 951,75–953,25, 1030–1090, 1805–1825, 1895–1907, 2097,5–2102,5, 2105–2115 и 2280–2780 МГц, у ФП-2500/2700-SMA — 2500–2700 МГц
- Разъём SMA или N, у ФП-2500/2700-SMA — SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 500–700, 824–835, 845–846,5, 870–880, 900–915, 951,75–953,25, 1030–1090, 1805–1825, 1895–1907, 2097,5–2102,5, 2105–2115 и 2280–2780 МГц, у ФП-470/698-N — 470–698 МГц
- Разъём SMA или N, у ФП-470/698-N — N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-К с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Центральные частоты | 600–2530 МГц |
| Ширина полосы пропускания | 5–500 МГц |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус | резонаторный, металлический |
| Габариты, масса | уточняйте у менеджера |
Исполнения
| Артикул | Центр / полоса, МГц | Потери, дБ | Подавление | КСВН | Разъём |
|---|---|---|---|---|---|
| KADAMM ФП-К-600/200 | центр 600 / полоса 200 | 0,5 | 60 дБпри 1000–2100 МГц | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ФП-К-829,5/11 | центр 829,5 / 845,75 / полоса 11 / 1,5 | 1 | 30 дБ при DC–822 МГц / при 837–844 МГц / при 847,5–2600 МГц | возвратные потери ≥20 дБ | SMA–F |
| KADAMM ФП-К-875/10 | центр 875 / полоса 10 | 1 | 50 дБ при 500–860 МГц / 45 дБ при 890–960 МГц | возвратные потери ≥20 дБ | SMA–F |
| KADAMM ФП-К-912/6 | центр 912 / полоса 6 | 2 | 35 дБ при f₀±6 МГц | возвратные потери ≥20 дБ | SMA–F |
| KADAMM ФП-К-907,5/15 | центр 907,5 / 952,5 / полоса 15 / 1,5 | 2,5 | 35 дБ при 890–898 МГц / при 935–943 МГц | возвратные потери ≥14 дБ | SMA–F |
| KADAMM ФП-К-1060/60 | центр 1060 / полоса 60 | 0,4 | 50 дБ при 2000 МГц | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ФП-К-1815/20 | центр 1815 / полоса 20 | 1,2 | 30 дБ при f₀±20 МГц | возвратные потери ≥19 дБ | SMA–F |
| KADAMM ФП-К-1901/12 | центр 1901 / полоса 12 | 0,7 | 25 дБ при f₀±16 МГц | возвратные потери ≥20 дБ | SMA–F |
| KADAMM ФП-К-2100/5 | центр 2100 / полоса 5 | 1,5 | 30 дБ при f₀±15 МГц | возвратные потери ≥14 дБ | SMA–F |
| KADAMM ФП-К-2110/10 | центр 2110 / полоса 10 | 1 | 30 дБ при f₀±15 МГц / 50 дБ при f₀±45 МГц | возвратные потери ≥20 дБ | SMA–F |
| KADAMM ФП-К-2450/300 | центр 2450 / полоса 300 | 1 | 40 дБ при 2150 МГц / 50 дБ при 2900 МГц / 65 дБ при 2000 и 3000 МГц | возвратные потери ≥14 дБ | SMA–F |
| KADAMM ФП-К-2472/6 | центр 2472 / полоса 6 | 3 | 3,5 дБ при 2468 МГц / 30 дБ при 2452±11 и 2484±2,5 / 45 дБпри 2432±2,5 МГц | возвратные потери ≥14 дБ | SMA–F |
| KADAMM ФП-К-2530/500 | центр 2530 / полоса 500 | 0,6 | 50 дБ при 2000 и 2900 МГц | возвратные потери ≥14 дБ | SMA–F |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-К.
- 3GPP TS 36.104 — полосы ФП-К покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Сети и службы в полосах ФП-К:
Перед заказом KADAMM ФП-К сверьте с проектом:
- Частоты оборудования — внутри 500–700, 824–835, 845–846,5, 870–880, 900–915, 951,75–953,25, 1030–1090, 1805–1825, 1895–1907, 2097,5–2102,5, 2105–2115 и 2280–2780 МГц
- Разъёмы — SMA или N
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA / N.
- Уличные соединения ФП-К после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ФП-К включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-К и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-К и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-К пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-К | KADAMM ФП-1920/2710-N | KADAMM ФП-2500/2700-SMA | KADAMM ФП-470/698-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 500–700, 824–835, 845–846,5, 870–880, 900–915, 951,75–953,25, 1030–1090, 1805–1825, 1895–1907, 2097,5–2102,5, 2105–2115 и 2280–2780 МГц | 1920–2710 МГц | 2500–2700 МГц | 470–698 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
