Полосовой фильтр: 2500–2700 МГц.
Что представляет собой устройство

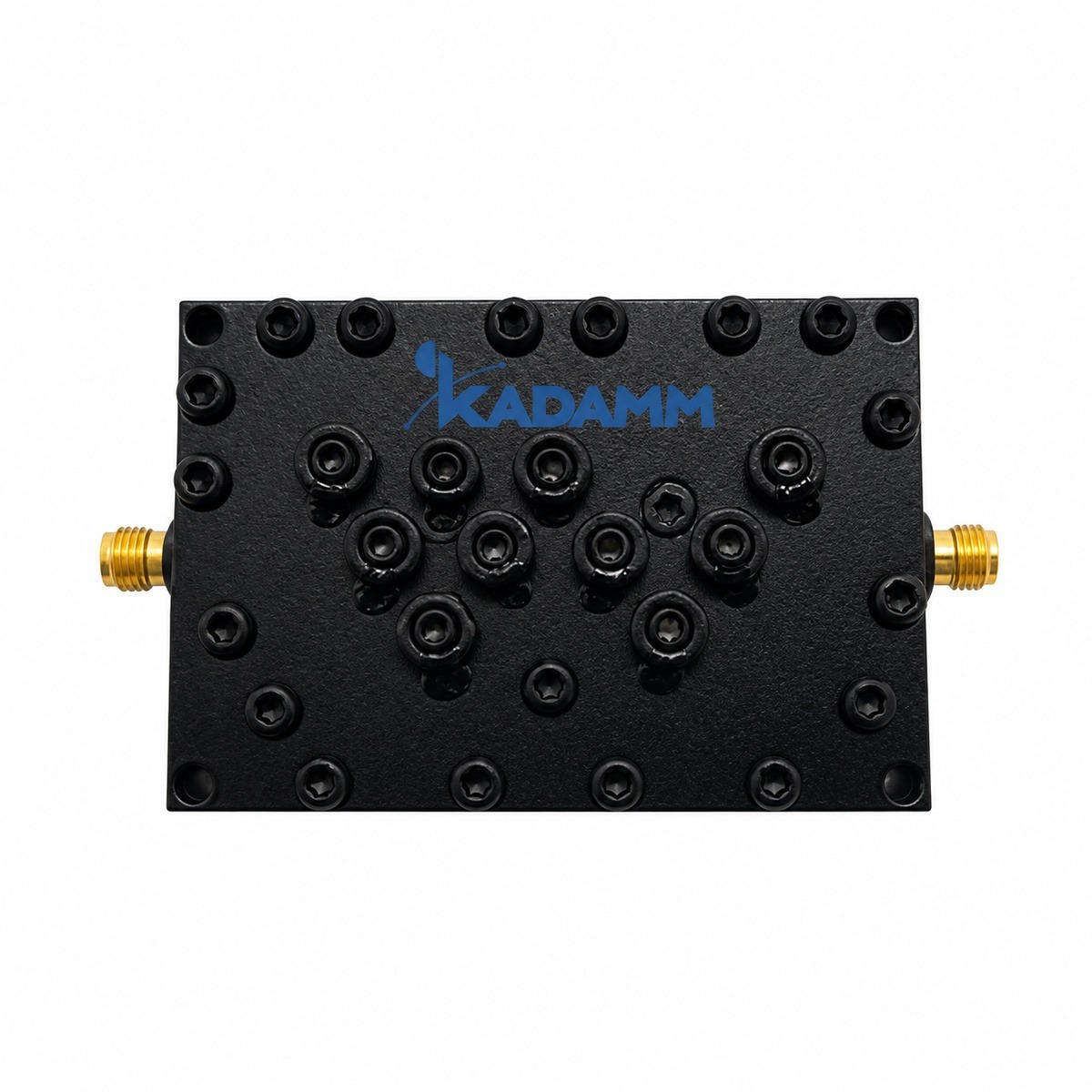

KADAMM ФП-2500/2700-SMA — полосовой фильтр диапазона 2500–2700 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — 0,5 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — 0,5 дБ; возвратные потери — ≥ 18; допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA (розетка); размеры — 47 × 70 × 21 мм; рабочая температура — −20…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 2500–2700 МГц, у ФП-1920/2710-N — 1920–2710 МГц
- Разъём SMA (розетка), у ФП-1920/2710-N — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 2500–2700 МГц, у ФП-200/1000-SMA — 200–1000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

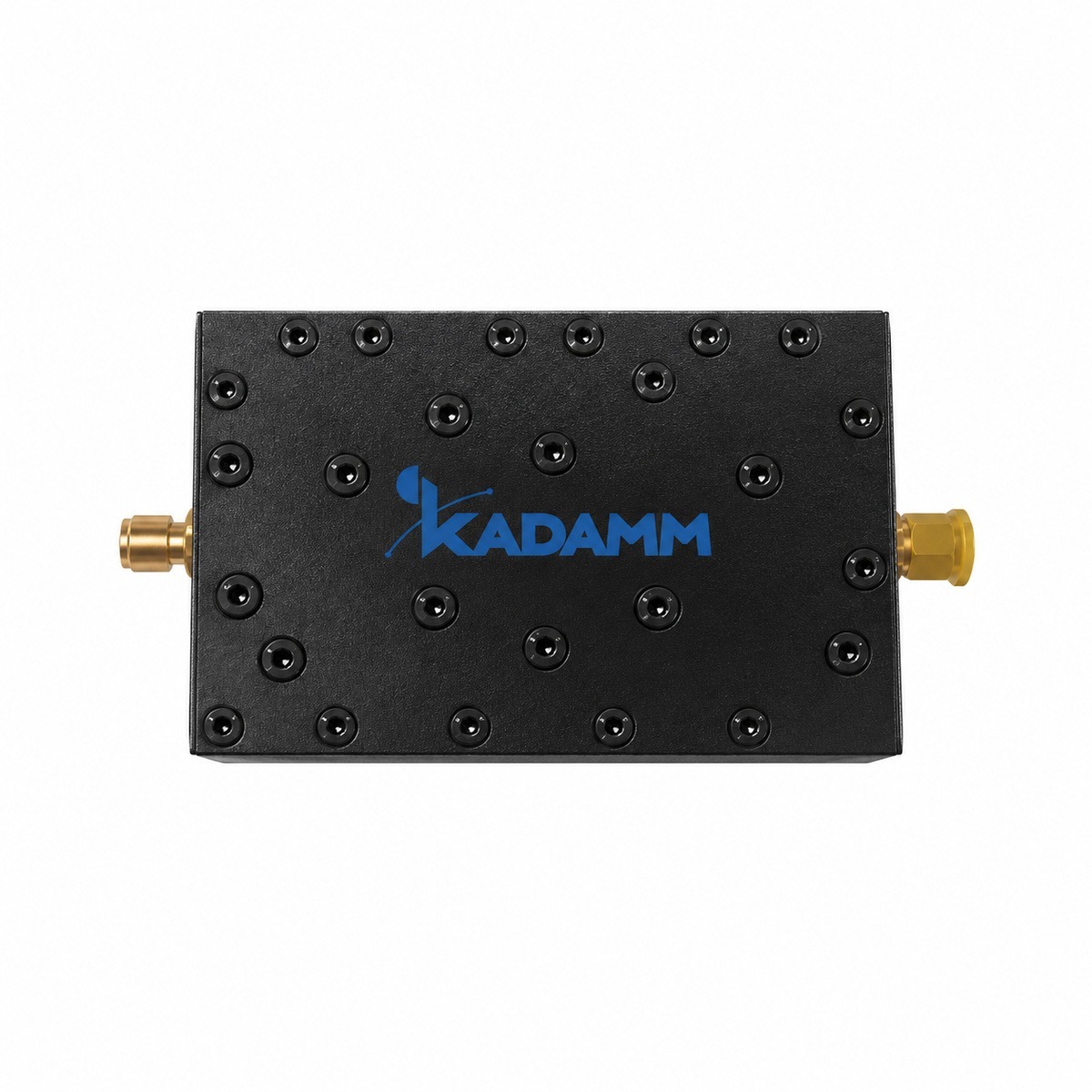

- Полосы 2500–2700 МГц, у ФП-2200/2400-SMA — 2200–2400 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-2500/2700-SMA с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2500–2700 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 0,5 дБ |
| Возвратные потери, дБ | ≥ 18 |
| Развязка / подавление | 35 дБ при 0–2300 МГц и 2600–3000 МГц |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | 47 × 70 × 21 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+65 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-2500/2700-SMA.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-2500/2700-SMA.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Сети и службы в полосах ФП-2500/2700-SMA:
Перед заказом KADAMM ФП-2500/2700-SMA сверьте с проектом:
- Частоты оборудования — внутри 2500–2700 МГц
- Разъёмы — SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA (розетка).
- Разъёмы ФП-2500/2700-SMA на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ФП-2500/2700-SMA включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-2500/2700-SMA и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-2500/2700-SMA и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-2500/2700-SMA пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-2500/2700-SMA | KADAMM ФП-1920/2710-N | KADAMM ФП-200/1000-SMA | KADAMM ФП-2200/2400-SMA |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2500–2700 МГц | 1920–2710 МГц | 200–1000 МГц | 2200–2400 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
