Полосовой фильтр: 920,1–922,8 МГц.
Что представляет собой устройство

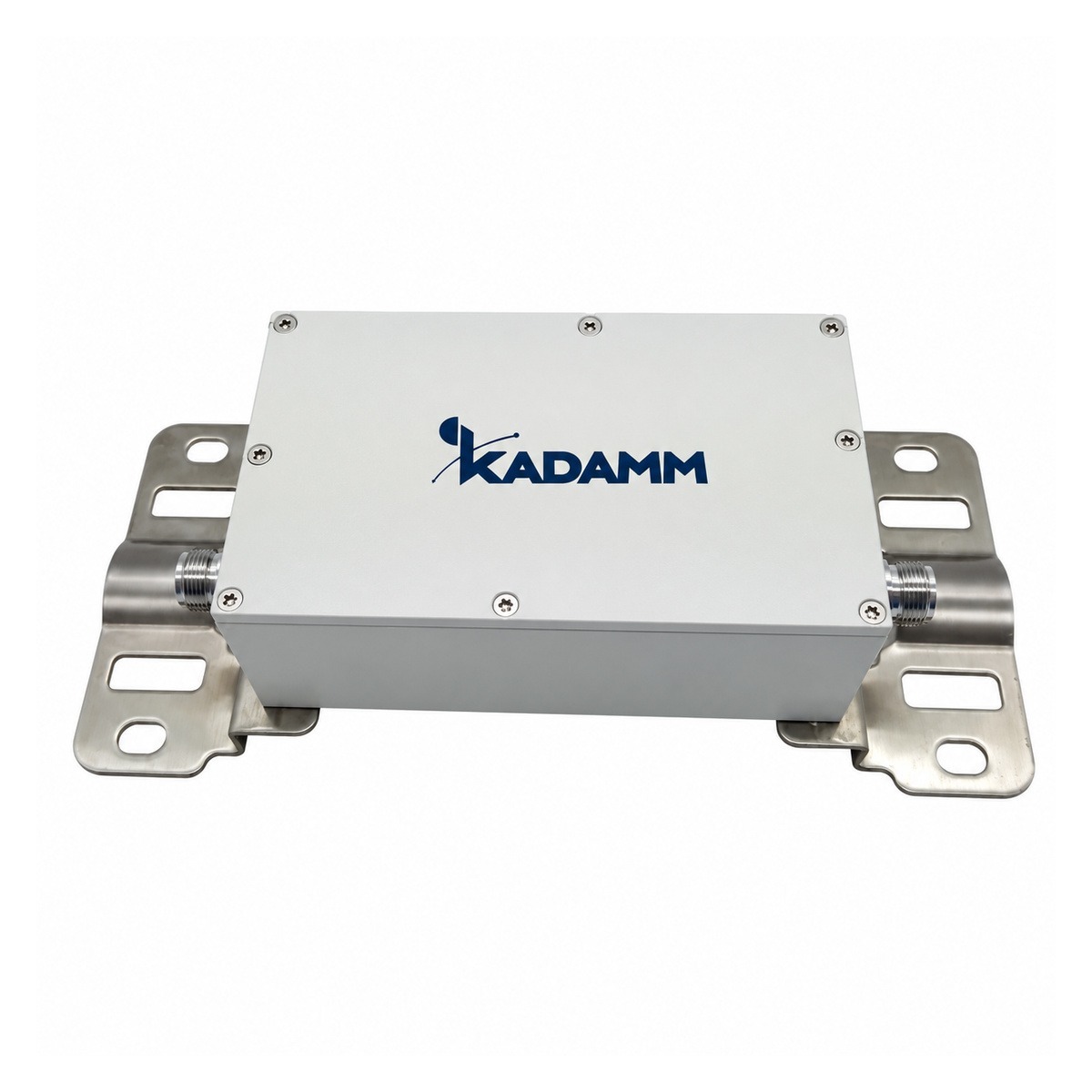

KADAMM ФП-920,1/922,8-N — полосовой фильтр диапазона 920,1–922,8 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤4,0 дБ; подавление вне полосы — ≥50 дБ при 915 МГц. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤4,0 дБ; возвратные потери — ≥18 дБ; допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка – розетка); размеры — 140 × 84 × 47 мм; исполнение — IP67; рабочая температура — −10…+55 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 920,1–922,8 МГц, у ФП-798,5/806+813,5/819,2+839,5/960-43 — 798,5–806, 813,5–819,2 и 839,5–960 МГц
- Разъём N (розетка – розетка), у ФП-798,5/806+813,5/819,2+839,5/960-43 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 920,1–922,8 МГц, у ФП-200/1000-SMA — 200–1000 МГц
- Разъём N (розетка – розетка), у ФП-200/1000-SMA — SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 920,1–922,8 МГц, у ФП-К — 5–500 и 600–2530 МГц
- Разъём N (розетка – розетка), у ФП-К — SMA или N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-920,1/922,8-N с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 920,1–922,8 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤4,0 дБ |
| Возвратные потери | ≥18 дБ |
| Внеполосное подавление | ≥50 дБ при 915 МГц |
| Внеполосное подавление | ≥50 дБ при 925 МГц |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка – розетка) |
| Габариты | 140 × 84 × 47 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −10…+55 °C |
| Степень защиты | IP67 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-920,1/922,8-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-920,1/922,8-N.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ФП-920,1/922,8-N сверьте с проектом:
- Частоты оборудования — внутри 920,1–922,8 МГц
- Разъёмы — N (розетка – розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка – розетка).
- Уличные соединения ФП-920,1/922,8-N после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ФП-920,1/922,8-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-920,1/922,8-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-920,1/922,8-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-920,1/922,8-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-920,1/922,8-N | KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 | KADAMM ФП-200/1000-SMA | KADAMM ФП-К |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 920,1–922,8 МГц | 798,5–806, 813,5–819,2 и 839,5–960 МГц | 200–1000 МГц | 5–500 и 600–2530 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | 4,5 кг | уточняйте у менеджера | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
