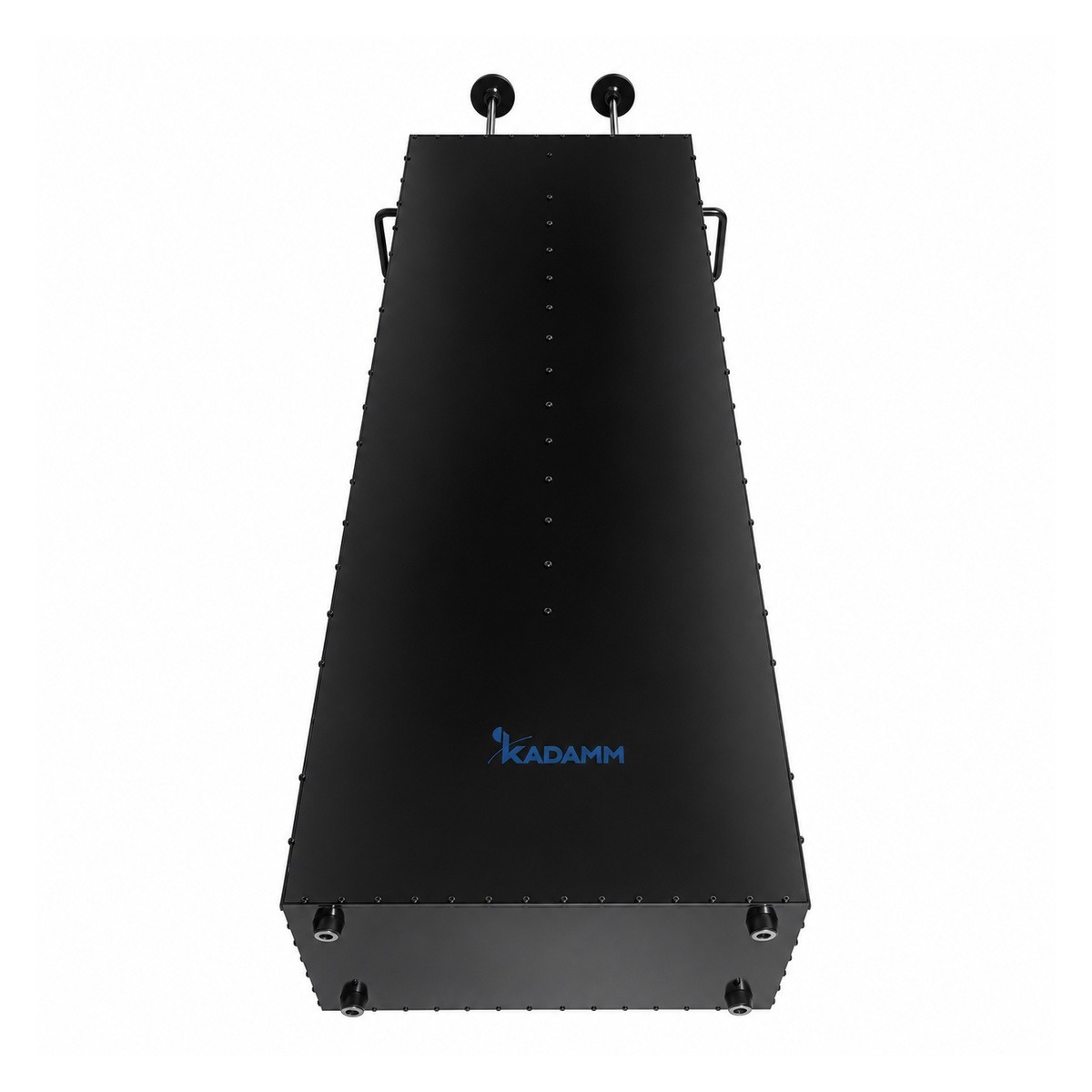

Полосовой фильтр: 87–108 МГц.
Что представляет собой устройство
KADAMM ФП-87/108-716 — полосовой фильтр диапазона 87–108 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — 0,4 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — 0,4 дБ; КСВН — ≤ 1,2; допустимая мощность — 1000 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 7/16 DIN (розетка).
Чем отличается от похожих моделей KADAMM
- Полосы 87–108 МГц, у ФП-860/888-716 — 860–888 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 87–108 МГц, у ФП-863/873+1085/1095-N — 863–873 и 1085–1095 МГц
- Разъём 7/16 DIN (розетка), у ФП-863/873+1085/1095-N — N (розетка – розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 87–108 МГц, у ФП-869/895+905/915+950/960-N — 869–895, 905–915 и 950–960 МГц
- Разъём 7/16 DIN (розетка), у ФП-869/895+905/915+950/960-N — N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-87/108-716 с запасом по краям.
Согласование ФП-87/108-716 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 87–108 МГц |
| Мощность | 1000 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 0,4 дБ |
| КСВН | ≤ 1,2 |
| Развязка / подавление | ≥30 дБ при отстройке ±5 МГц от центральной частоты |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-87/108-716.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-87/108-716.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ФП-87/108-716 сверьте с проектом:
- Частоты оборудования — внутри 87–108 МГц
- Разъёмы — 7/16 DIN (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 7/16 DIN (розетка).
- Разъёмы ФП-87/108-716 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ФП-87/108-716 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-87/108-716 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-87/108-716 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-87/108-716 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-87/108-716 | KADAMM ФП-860/888-716 | KADAMM ФП-863/873+1085/1095-N | KADAMM ФП-869/895+905/915+950/960-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 87–108 МГц | 860–888 МГц | 863–873 и 1085–1095 МГц | 869–895, 905–915 и 950–960 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
