Полосовой фильтр: 863–873 / 1085–1095 МГц.
Что представляет собой устройство

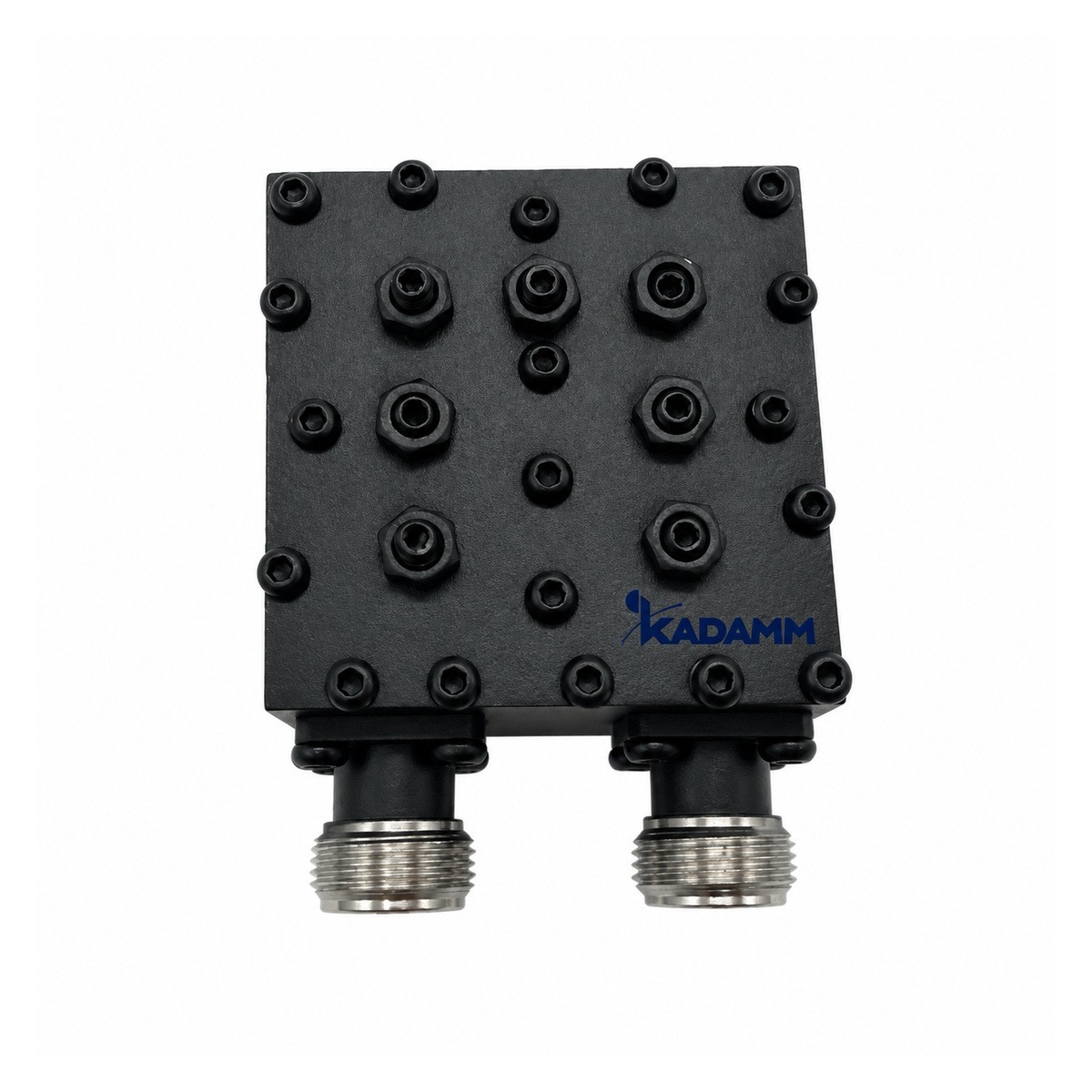

KADAMM ФП-863/873+1085/1095-N — полосовой фильтр диапазона 863–873 / 1085–1095 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤1,0 дБ / ≤1,0 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤1,0 дБ / ≤1,0 дБ; КСВН — ≤1,3 / ≤1,3; допустимая мощность — 30 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка – розетка); рабочая температура — −10…+50 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 863–873 и 1085–1095 МГц, у ФП-860/888-716 — 860–888 МГц
- Разъём N (розетка – розетка), у ФП-860/888-716 — 7/16 DIN (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 863–873 и 1085–1095 МГц, у ФП-869/895+905/915+950/960-N — 869–895, 905–915 и 950–960 МГц
- Разъём N (розетка – розетка), у ФП-869/895+905/915+950/960-N — N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 863–873 и 1085–1095 МГц, у ФП-798,5/806+813,5/819,2+839,5/960-43 — 798,5–806, 813,5–819,2 и 839,5–960 МГц
- Разъём N (розетка – розетка), у ФП-798,5/806+813,5/819,2+839,5/960-43 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-863/873+1085/1095-N с запасом по краям.
Согласование ФП-863/873+1085/1095-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 863–873 / 1085–1095 МГц |
| Мощность | 30 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤1,0 дБ / ≤1,0 дБ |
| КСВН | ≤1,3 / ≤1,3 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка – розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −10…+50 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-863/873+1085/1095-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-863/873+1085/1095-N.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Сети и службы в полосах ФП-863/873+1085/1095-N:
Перед заказом KADAMM ФП-863/873+1085/1095-N сверьте с проектом:
- Частоты оборудования — внутри 863–873 и 1085–1095 МГц
- Разъёмы — N (розетка – розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка – розетка).
- Уличные соединения ФП-863/873+1085/1095-N после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ФП-863/873+1085/1095-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-863/873+1085/1095-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-863/873+1085/1095-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-863/873+1085/1095-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-863/873+1085/1095-N | KADAMM ФП-860/888-716 | KADAMM ФП-869/895+905/915+950/960-N | KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 863–873 и 1085–1095 МГц | 860–888 МГц | 869–895, 905–915 и 950–960 МГц | 798,5–806, 813,5–819,2 и 839,5–960 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 4,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
