Полосовой фильтр: 860–888 МГц.
Что представляет собой устройство

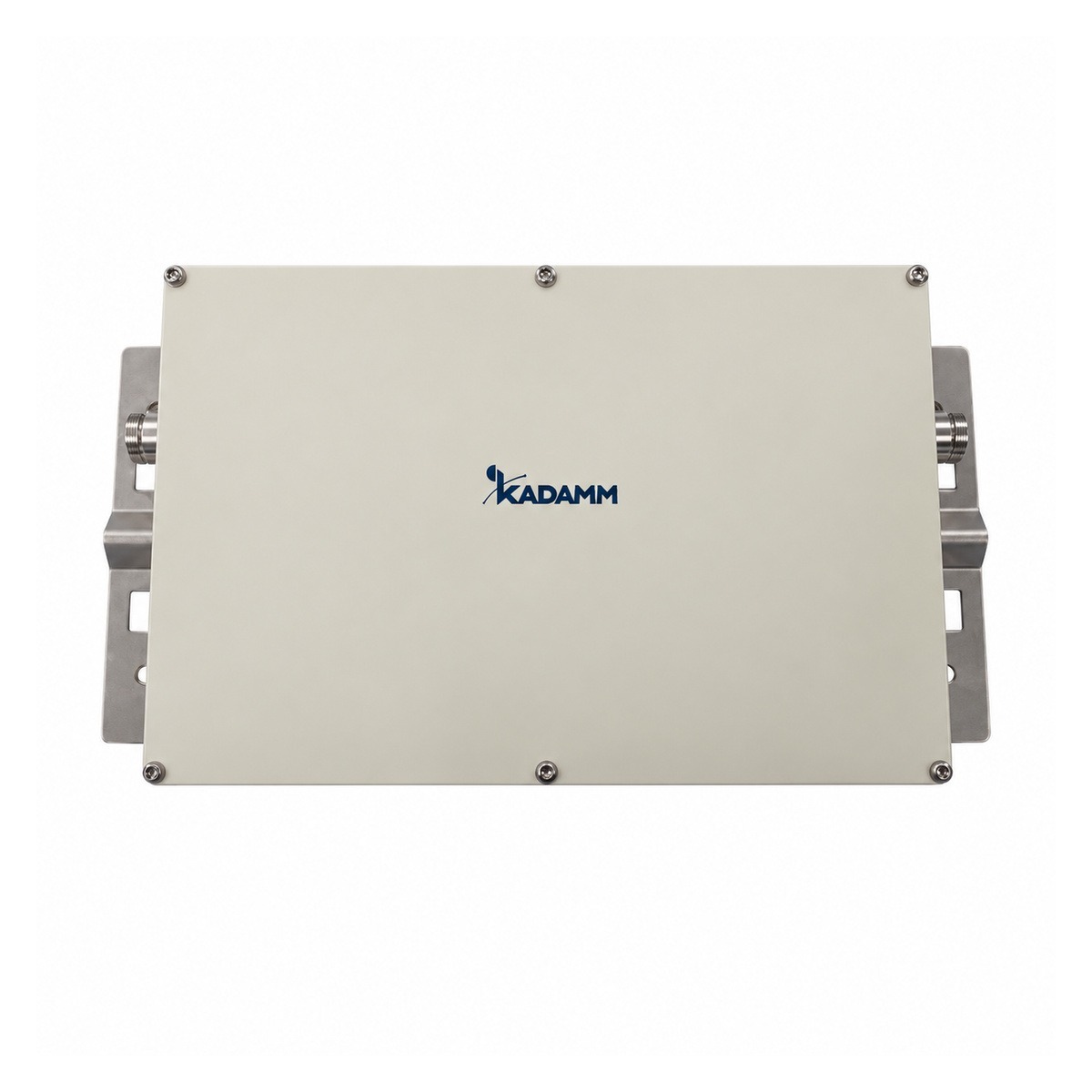

KADAMM ФП-860/888-716 — полосовой фильтр диапазона 860–888 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — менее 1,5 дБ; подавление вне полосы — более 50 дБ (860–880 МГц) более 40 дБ (880–885 МГц) более 30 дБ (885–888 МГц). Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — менее 1,5 дБ; КСВН — менее 1,3; допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — менее −150 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 7/16 DIN (розетка); исполнение — IP66.
Чем отличается от похожих моделей KADAMM
- Полосы 860–888 МГц, у ФП-869/895+905/915+950/960-N — 869–895, 905–915 и 950–960 МГц
- Разъём 7/16 DIN (розетка), у ФП-869/895+905/915+950/960-N — N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

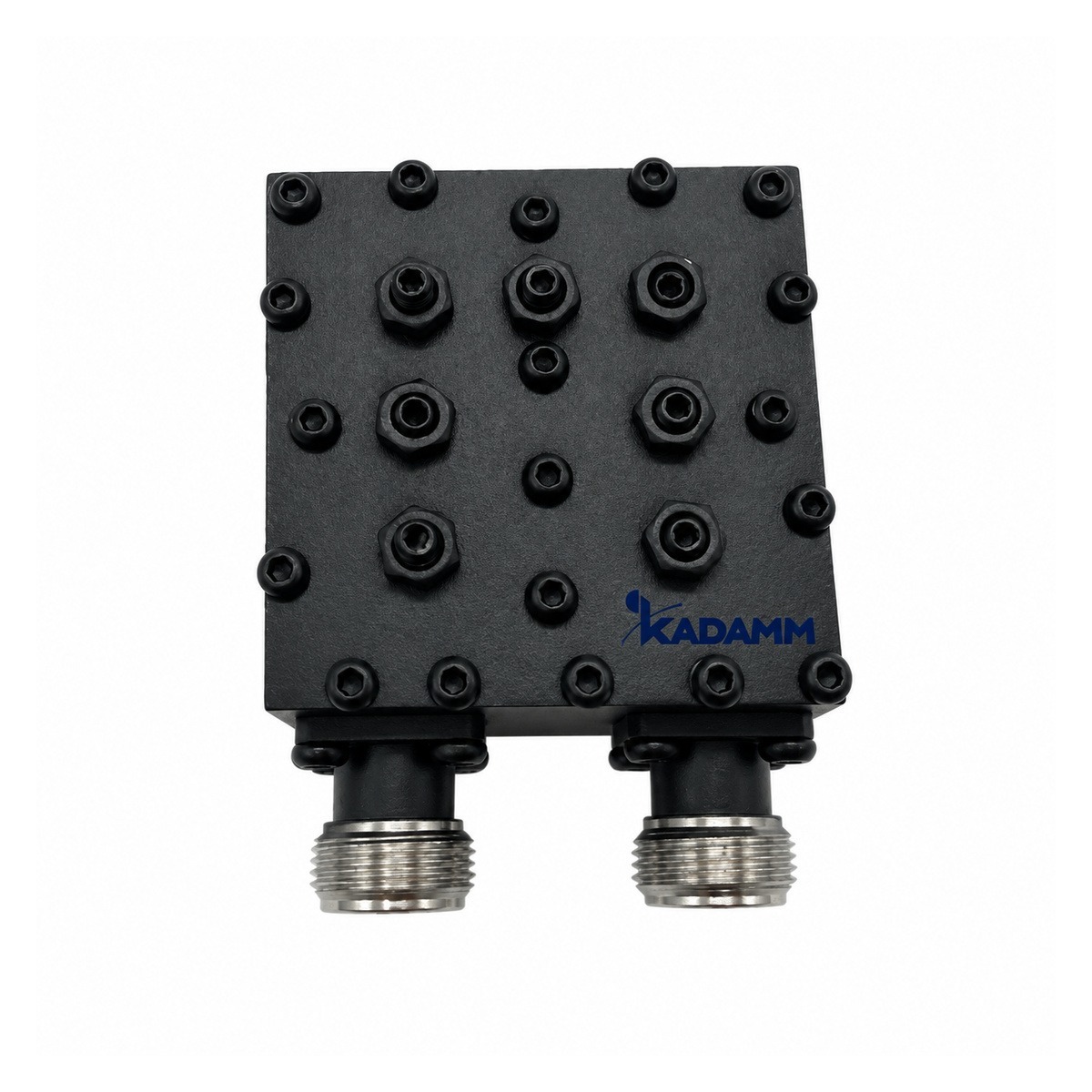

- Полосы 860–888 МГц, у ФП-863/873+1085/1095-N — 863–873 и 1085–1095 МГц
- Разъём 7/16 DIN (розетка), у ФП-863/873+1085/1095-N — N (розетка – розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 860–888 МГц, у ФП-798,5/806+813,5/819,2+839,5/960-43 — 798,5–806, 813,5–819,2 и 839,5–960 МГц
- Разъём 7/16 DIN (розетка), у ФП-798,5/806+813,5/819,2+839,5/960-43 — 4.3-10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-860/888-716 с запасом по краям.
Согласование ФП-860/888-716 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 860–888 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | менее −150 дБн |
| Вносимые потери | менее 1,5 дБ |
| Подавление в полосе заграждения | более 50 дБ (860–880 МГц) более 40 дБ (880–885 МГц) более 30 дБ (885–888 МГц) |
| КСВН | менее 1,3 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP66 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-860/888-716.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-860/888-716.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Сети и службы в полосах ФП-860/888-716:
Перед заказом KADAMM ФП-860/888-716 сверьте с проектом:
- Частоты оборудования — внутри 860–888 МГц
- Разъёмы — 7/16 DIN (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 7/16 DIN (розетка).
- После затяжки соединения ФП-860/888-716 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ФП-860/888-716 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-860/888-716 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-860/888-716 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-860/888-716 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-860/888-716 | KADAMM ФП-869/895+905/915+950/960-N | KADAMM ФП-863/873+1085/1095-N | KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 860–888 МГц | 869–895, 905–915 и 950–960 МГц | 863–873 и 1085–1095 МГц | 798,5–806, 813,5–819,2 и 839,5–960 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 4,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
