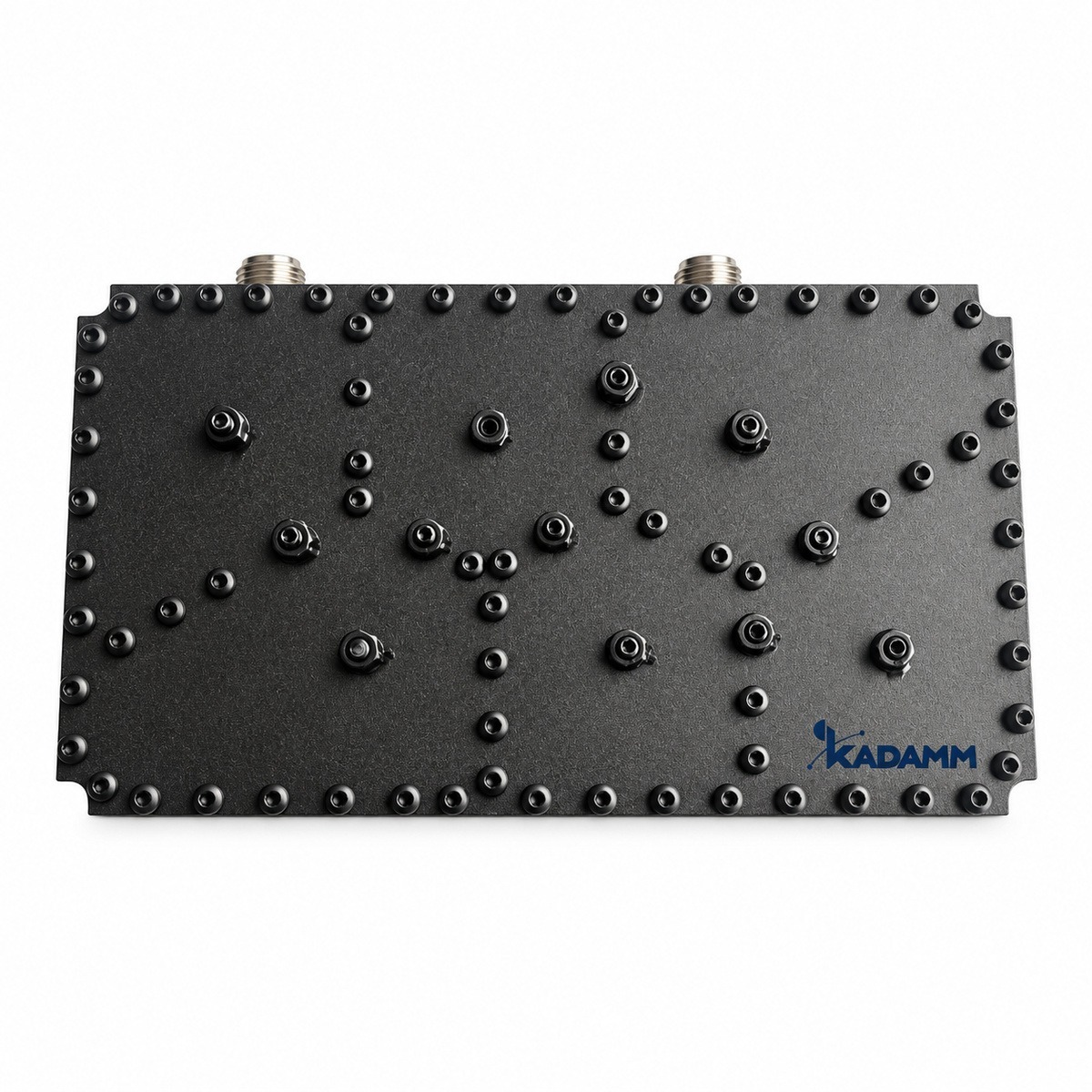

Полосовой фильтр: 491,5–493 МГц.
Что представляет собой устройство
KADAMM ФП-491,5/493-N — полосовой фильтр диапазона 491,5–493 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — менее 4,0 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — менее 4,0 дБ; КСВН — ≤1,3; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка).
Чем отличается от похожих моделей KADAMM
- Полосы 491,5–493 МГц, у ФП-491,8/493,9-N — 491,8–493,9 МГц
- Разъём N (розетка), у ФП-491,8/493,9-N — уточняйте у менеджера
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 491,5–493 МГц, у ФП-470/698-N — 470–698 МГц
- Разъём N (розетка), у ФП-470/698-N — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 491,5–493 МГц, у ФП-450/470-SMA — 450–470 МГц
- Разъём N (розетка), у ФП-450/470-SMA — SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-491,5/493-N с запасом по краям.
Согласование ФП-491,5/493-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 491,5–493 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | менее 4,0 дБ |
| Развязка / подавление | ≥80 дБ при 489,8 МГц |
| КСВН | ≤1,3 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-491,5/493-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-491,5/493-N.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ФП-491,5/493-N сверьте с проектом:
- Частоты оборудования — внутри 491,5–493 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы ФП-491,5/493-N на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ФП-491,5/493-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-491,5/493-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-491,5/493-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-491,5/493-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
