Полосовой фильтр: 450–470 МГц.
Что представляет собой устройство

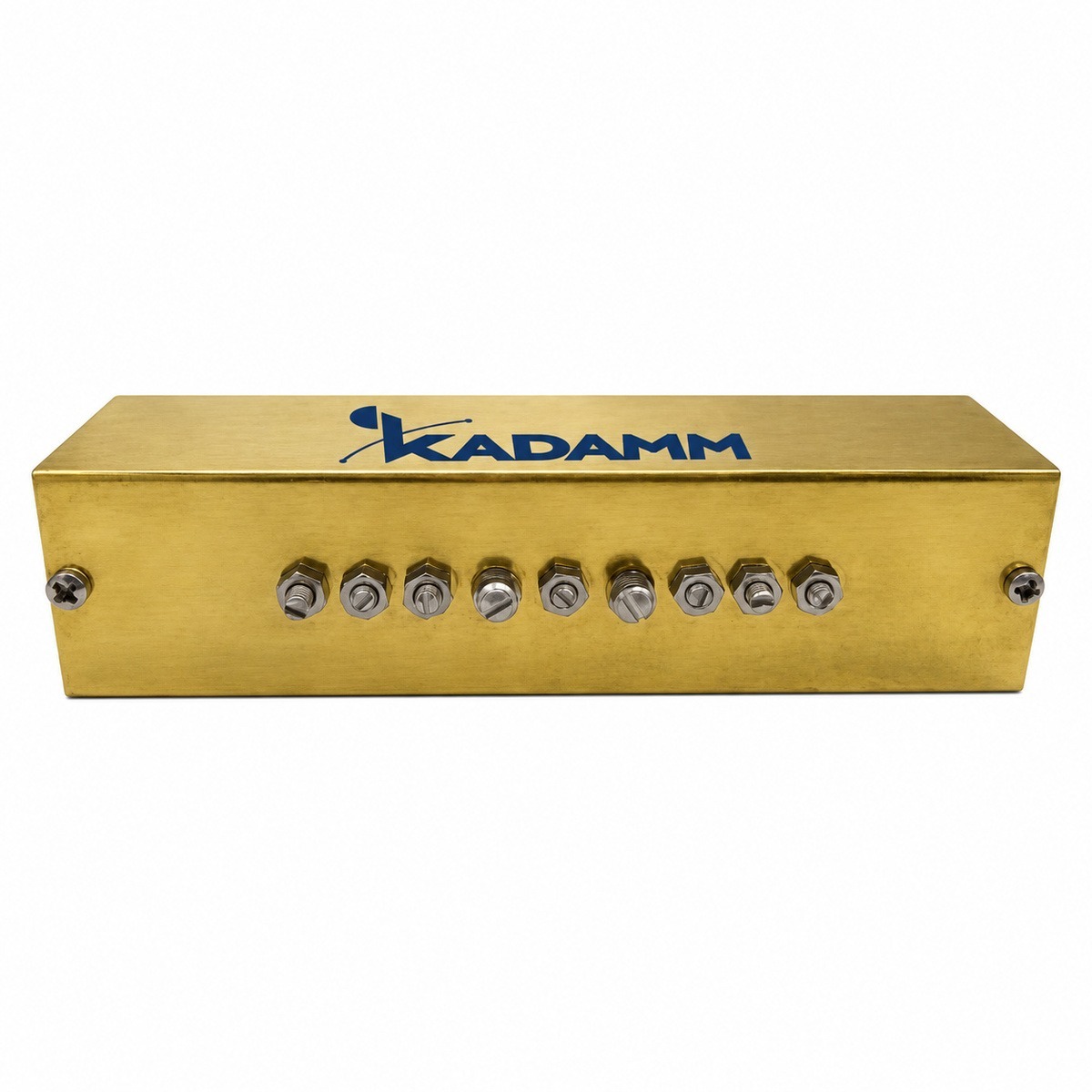

KADAMM ФП-450/470-SMA — полосовой фильтр диапазона 450–470 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤1,5 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤1,5 дБ; КСВН — ≤1,5; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA (розетка).
Чем отличается от похожих моделей KADAMM

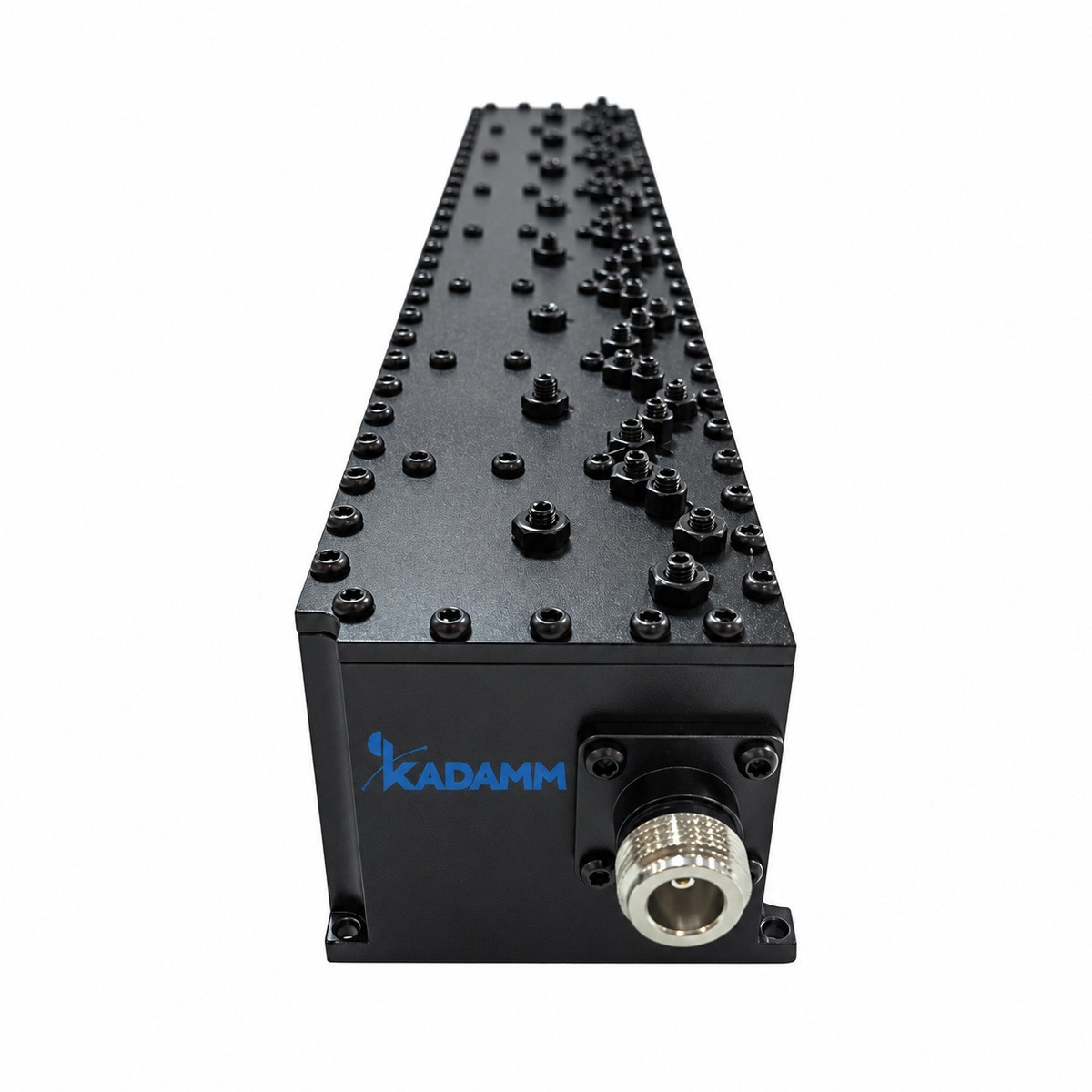

- Полосы 450–470 МГц, у ФП-460/469+471/480-N — 460–469 и 471–480 МГц
- Разъём SMA (розетка), у ФП-460/469+471/480-N — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 450–470 МГц, у ФП-380/520-SMA — 380–520 МГц
- Разъём SMA (розетка), у ФП-380/520-SMA — SMA или N или BNC (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 450–470 МГц, у ФП-Р — 118–174 и 400–520 МГц
- Разъём SMA (розетка), у ФП-Р — N-F
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-450/470-SMA с запасом по краям.
Согласование ФП-450/470-SMA с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 450–470 МГц |
| Мощность | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,5 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-450/470-SMA.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-450/470-SMA.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Сети и службы в полосах ФП-450/470-SMA:
Перед заказом KADAMM ФП-450/470-SMA сверьте с проектом:
- Частоты оборудования — внутри 450–470 МГц
- Разъёмы — SMA (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — SMA (розетка).
- Разъёмы ФП-450/470-SMA на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ФП-450/470-SMA включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-450/470-SMA и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-450/470-SMA и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-450/470-SMA пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-450/470-SMA | KADAMM ФП-460/469+471/480-N | KADAMM ФП-380/520-SMA | KADAMM ФП-Р |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 450–470 МГц | 460–469 и 471–480 МГц | 380–520 МГц | 118–174 и 400–520 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | 0,6 кг | по исполнению, см. таблицу |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
