Полосовой фильтр: 488,5–490,6 МГц.
Что представляет собой устройство

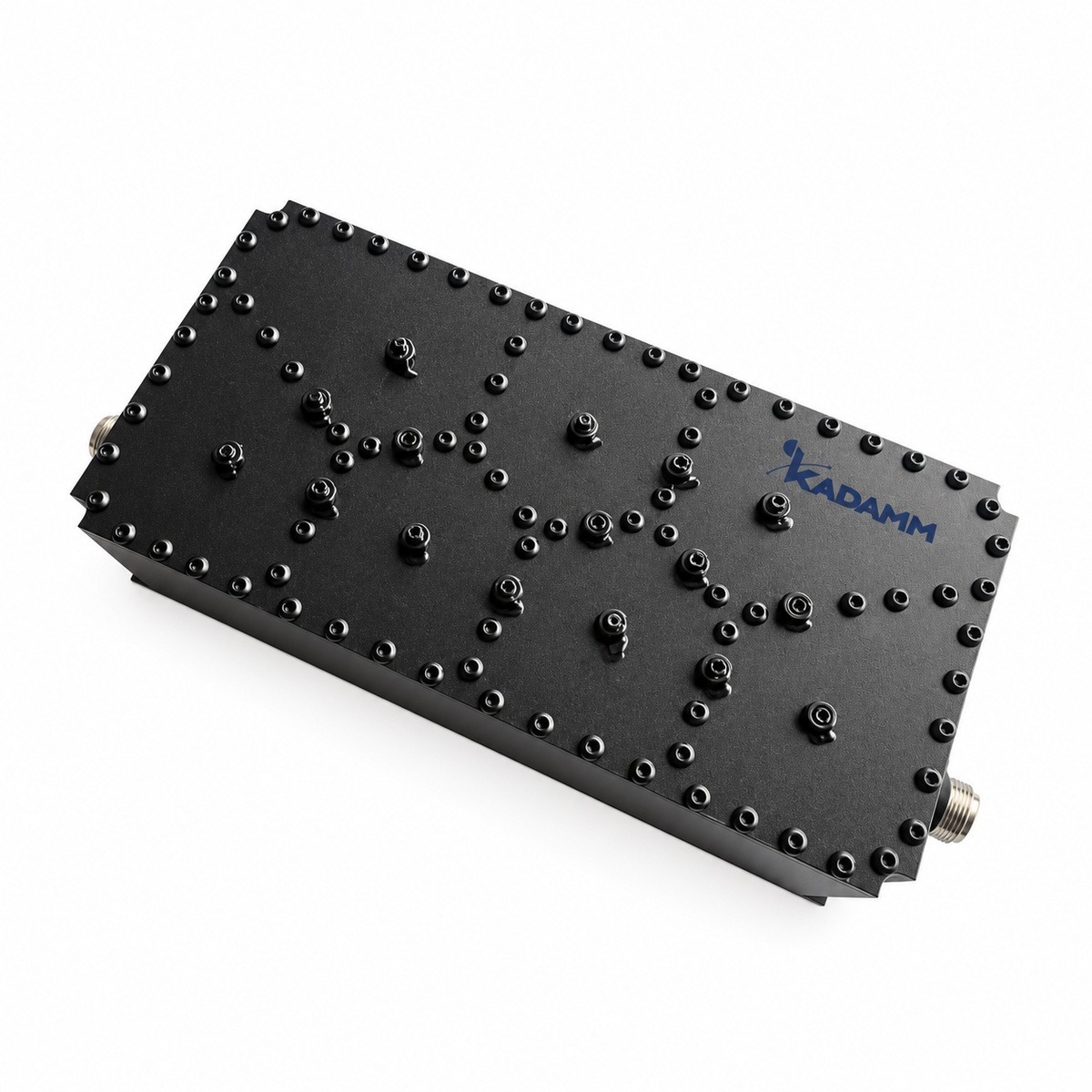

KADAMM ФП-488,5/490,6-N — полосовой фильтр диапазона 488,5–490,6 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Чем отличается от похожих моделей KADAMM
- Полосы 488,5–490,6 МГц, у ФП-470/698-N — 470–698 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 488,5–490,6 МГц, у ФП-450/470-SMA — 450–470 МГц
- Разъём уточняйте у менеджера, у ФП-450/470-SMA — SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 488,5–490,6 МГц, у ФП-460/469+471/480-N — 460–469 и 471–480 МГц
- Разъём уточняйте у менеджера, у ФП-460/469+471/480-N — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-488,5/490,6-N с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 488,5–490,6 МГц |
| Мощность | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | уточняйте у менеджера |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-488,5/490,6-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-488,5/490,6-N.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ФП-488,5/490,6-N сверьте с проектом:
- Частоты оборудования — внутри 488,5–490,6 МГц
Как подобрать модель под объект
Монтаж и подключение
- Уличные соединения ФП-488,5/490,6-N после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ФП-488,5/490,6-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-488,5/490,6-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-488,5/490,6-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-488,5/490,6-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-488,5/490,6-N | KADAMM ФП-470/698-N | KADAMM ФП-450/470-SMA | KADAMM ФП-460/469+471/480-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 488,5–490,6 МГц | 470–698 МГц | 450–470 МГц | 460–469 и 471–480 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
