Полосовой фильтр: 380–395 МГц.
Что представляет собой устройство

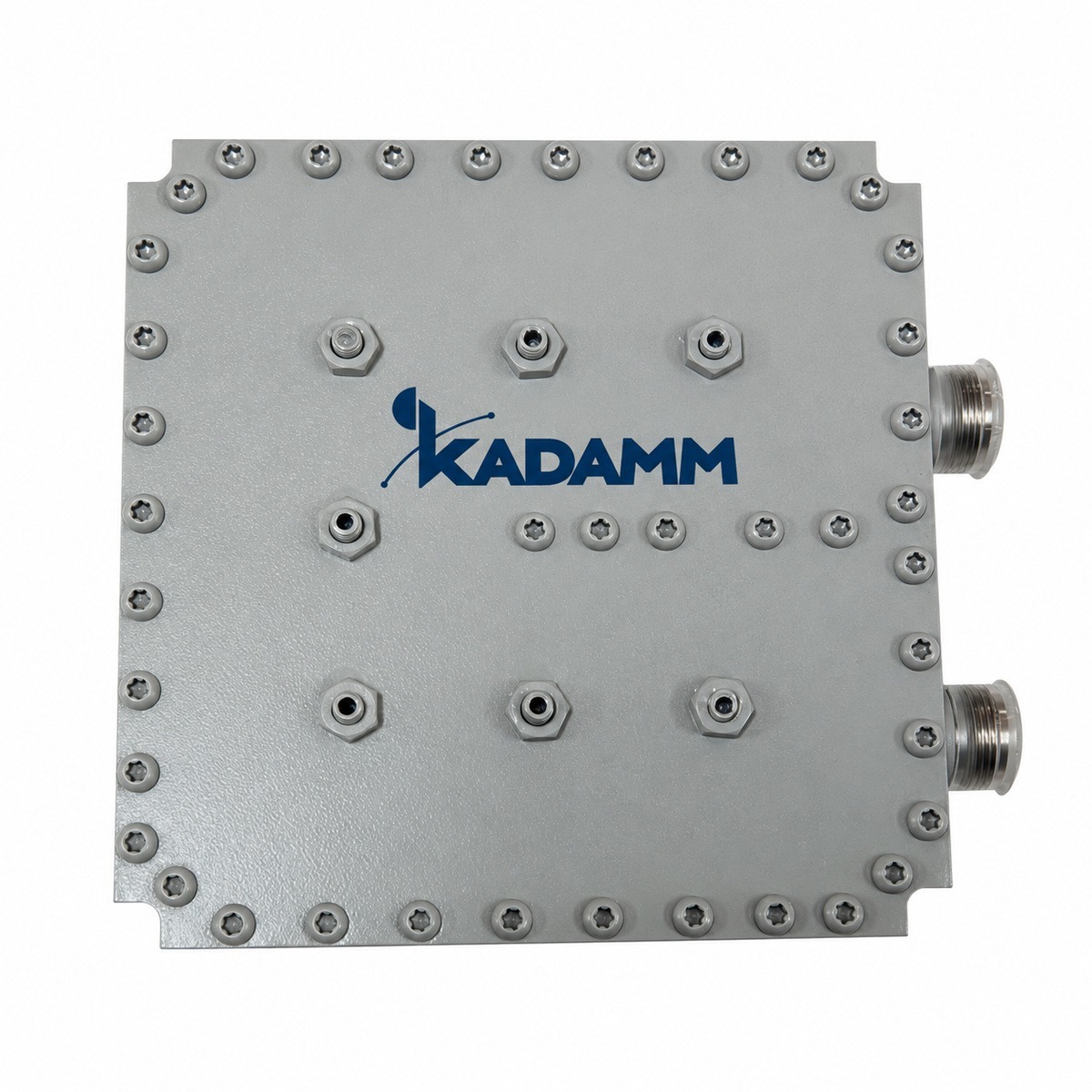

KADAMM ФП-380/395-N — полосовой фильтр диапазона 380–395 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤ 0,3 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤ 0,3 дБ; КСВН — ≤ 1,3; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); размеры — 110 × 110 × 56 мм; масса — 0,68 кг; исполнение — IP60; рабочая температура — −10…+55 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 380–395 МГц, у ФП-380/520-SMA — 380–520 МГц
- Разъём N (розетка), у ФП-380/520-SMA — SMA или N или BNC (розетка)
- Тяжелее на 0,08 кг (0,68 кг и 0,6 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 380–395 МГц, у ФП-3600/4100-N — 3600–4100 МГц
- Разъём N (розетка), у ФП-3600/4100-N — уточняйте у менеджера
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 380–395 МГц, у ФП-361/366-N — 361–366 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-380/395-N с запасом по краям.
Согласование ФП-380/395-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 380–395 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤ 0,3 дБ |
| КСВН | ≤ 1,3 |
| Развязка / подавление | ≥ 50 дБ при 170 МГц |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 110 × 110 × 56 мм |
| Масса | 0,68 кг |
| Температура эксплуатации | −10…+55 °C |
| Степень защиты | IP60 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-380/395-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-380/395-N.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ФП-380/395-N сверьте с проектом:
- Частоты оборудования — внутри 380–395 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- После затяжки соединения ФП-380/395-N на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ФП-380/395-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-380/395-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-380/395-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-380/395-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-380/395-N | KADAMM ФП-380/520-SMA | KADAMM ФП-3600/4100-N | KADAMM ФП-361/366-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 380–395 МГц | 380–520 МГц | 3600–4100 МГц | 361–366 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 0,68 кг | 0,6 кг | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
