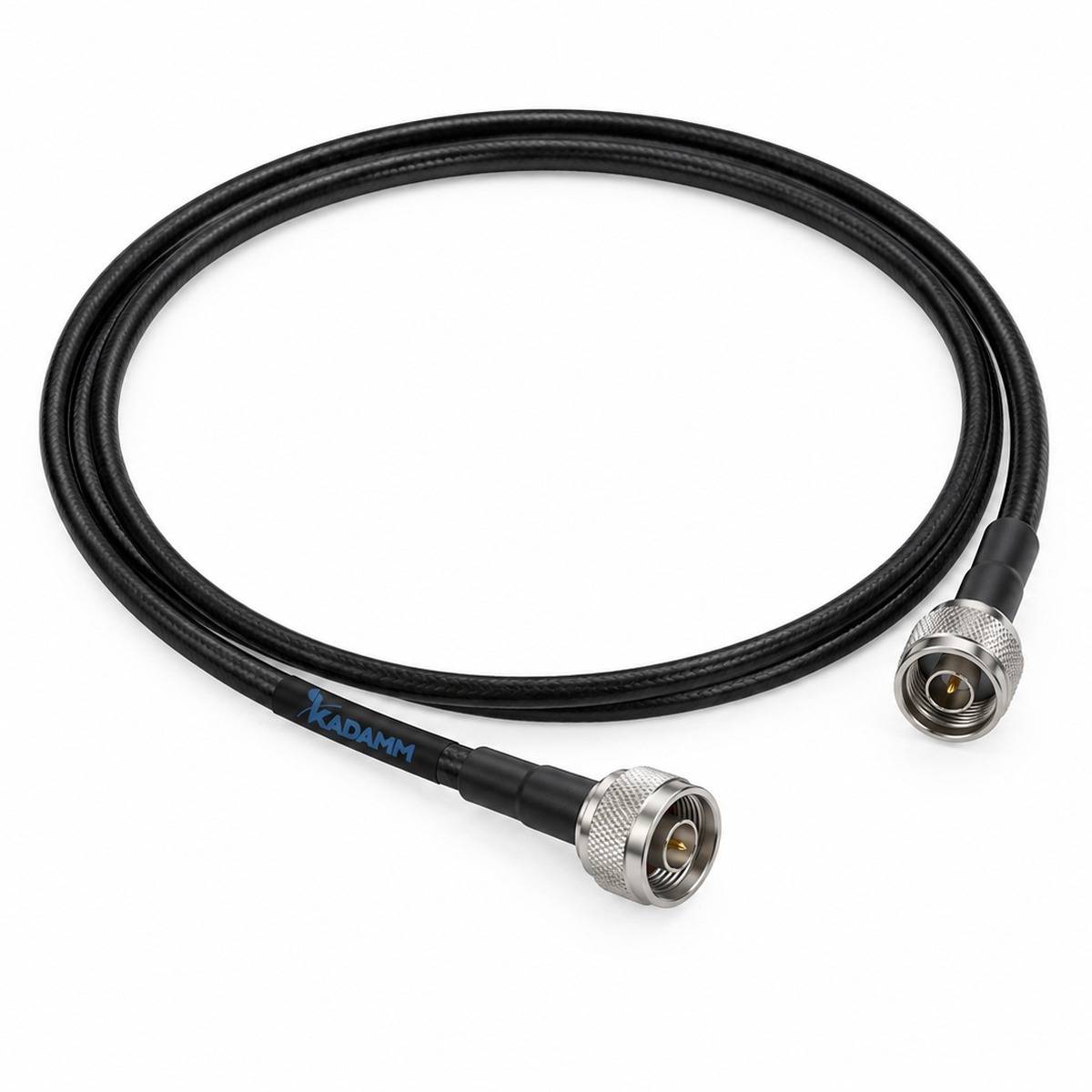

Кабельная сборка (джампер) КАДАММ ДЖ-5D-NM/NM-10 — 5D-FB, N вилка – N вилка, 10 м

KADAMM ДЖ-5D-NM/NM-10 — кабельная сборка (джампер). Кабельная сборка — отрезок коаксиального кабеля 5D-FB с установленными на заводе соединителями: перемычка между радиомодулем, антенной и пассивными элементами. Заводская разделка даёт стабильный КСВН и низкую интермодуляцию, которых трудно добиться при монтаже на месте.

Ослабление кабеля растёт с частотой и длиной, поэтому длину перемычки берут минимально достаточной (длина этой сборки — 10 м (другая длина — по заказу)).

Основные параметры тракта: вносимое ослабление — ≤0,32·L + 0,21 дБ (L — длина, м); КСВН — ≤1,5; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.

Конструкция и монтаж: разъёмы — N вилка – N вилка.

Главное, что выделяет модель по паспортным данным.

Паспортные параметры модели по группам.

В спецификациях модель указывают как «кабельная сборка радиочастотная коаксиальная».

Электрические параметры

Конструкция и условия работы

Соответствие нормативной базе

Что значат главные строки таблицы для проектировщика — на цифрах этой модели.

КАДАММ ДЖ-5D-NM/NM-10 выпускается в одном исполнении: разъёмы — N вилка – N вилка.

Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.

В полосы ДЖ-5D-NM/NM-10 попадает 11 диапазонов 3GPP, применяемых в России.

Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.

Сети и стандарты в полосе

Применение — перемычки на базовых станциях, в шкафах и на мачтах, подключение антенн и пассивных элементов DAS.

Где узел стоит в тракте.

Джампер соединяет порт оборудования с фидером, фидер с антенной или узлы между собой внутри шкафа.

Где модель применяют чаще всего.

Как модель включается в тракт.

Сборка ДЖ-5D-NM/NM-10 длиной 10 м ставится между портом оборудования и фидером; потери считаются как не более 0,32·L + 0,21 дБ (L — длина, м).

Пример расчёта уровней на данных этой модели.

Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.

Что учесть при установке и подключении.

• Разъёмы N вилка – N вилка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
• Длина: 10 м (другая длина — по заказу).

Что проверить до заказа.

Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДЖ-5D-NM/NM-10.

• КАДАММ ДЖ-12С-716M/716M-3: КСВН 1,13 (800–1000 МГц), 1,15 (1700–2500 МГц); электрическая прочность развязки 2,5 кВ.
• КАДАММ ДЖ-400-NM/NM-1: полоса до 6000 МГц; рабочая частота до 6000 МГц.
• КАДАММ ДЖ-14С-MQ4M/NEX10M-5: полоса до 6000 МГц; рабочая частота до 6000 МГц.

Сборку выбирают по разъёмам на концах, длине и рабочей частоте.

Таблица сводит ДЖ-5D-NM/NM-10 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.

Что входит в поставку и как получить расчёт.

Комплект

• Кабельная сборка (джампер) КАДАММ ДЖ-5D-NM/NM-10 с разъёмами: N вилка – N вилка, длина 10 м
• паспорт изделия
• сертификаты и декларации — по запросу

Документы и расчёт

Техническое описание серии ДЖ-5D-NM/NM-10 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.

Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
