Кабельная сборка (джампер): до 3000 МГц.
О модели

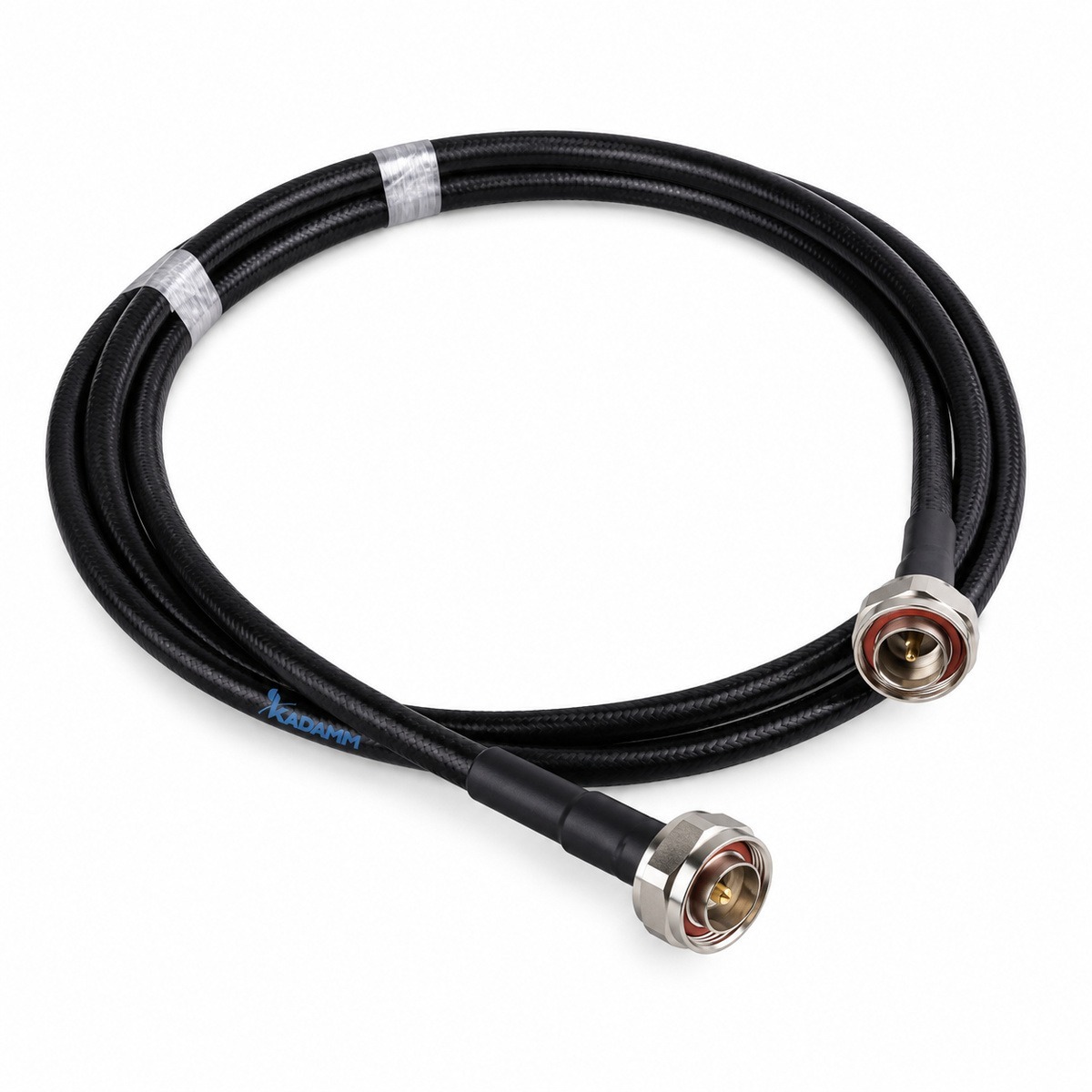

KADAMM ДЖ-12С-716M/716M-3 — кабельная сборка (джампер). Кабельная сборка — отрезок коаксиального кабеля 1/2″ супергибкий с установленными на заводе соединителями: перемычка между радиомодулем, антенной и пассивными элементами. Заводская разделка даёт стабильный КСВН и низкую интермодуляцию, которых трудно добиться при монтаже на месте.
Ослабление кабеля растёт с частотой и длиной, поэтому длину перемычки берут минимально достаточной.
Основные параметры тракта: вносимое ослабление — 0,29 дБ (450 МГц), 0,40 дБ (900 МГц), 0,60 дБ (1800 МГц), 0,69 дБ (2400 МГц); КСВН — 1,13 (800–1000 МГц), 1,15 (1700–2500 МГц); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 7-16 вилка – 7-16 вилка.
В серии 6 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «кабельная сборка радиочастотная коаксиальная».
Электрические параметры
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | до 3000 МГц |
| Вносимые потери | 0,29 дБ (450 МГц), 0,40 дБ (900 МГц), 0,60 дБ (1800 МГц), 0,69 дБ (2400 МГц) |
| КСВН | 1,13 (800–1000 МГц), 1,15 (1700–2500 МГц) |
| Электрическая прочность развязки | 2,5 кВ |
| Рабочее напряжение | 1,5 кВ |
| Сопротивление развязки | ≥5000 МОм·км |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Кабель | 1/2″ супергибкий |
| Разъёмы | 7-16 вилка – 7-16 вилка |
| Длина | 3 м (другая длина — по заказу; исполнения 6 и 10 м с колпаками и длина L по заказу — в таблице исполнений) |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Кабельная сборка радиочастотная коаксиальная |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ДЖ-12С-716M/716M-3 выпускается в 6 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Кабель / Разъёмы / Длина / Рабочая частота |
|---|---|
| КАДАММ ДЖ-12С-716M/716M-3 | 1/2″ супергибкий / 7-16 вилка – 7-16 вилка / 3 м / до 3000 МГц |
| КАДАММ ДЖ-12С-716M/716M-6-Г | 1/2″ супергибкий / 7-16 вилка – 7-16 вилка, колпаки / 6 м / DC–9 ГГц (КСВН ≤1,10–1,18 до 3,8 ГГц), IM3 ≤−160 дБн, потери ≤0,75 / 1,05 / 1,40 дБ на 900 / 1800 / 2600 МГц, IP68 |
| КАДАММ ДЖ-12С-716M/716M-10-Г | 1/2″ супергибкий / 7-16 вилка – 7-16 вилка, колпаки / 10 м / DC–9 ГГц (КСВН ≤1,10–1,18 до 3,8 ГГц), IM3 ≤−160 дБн, потери ≤1,18 / 1,67 / 2,27 дБ на 900 / 1800 / 2600 МГц, IP68 |
| КАДАММ ДЖ-12С-716M/716M-L-Г | 1/2″ супергибкий / 7-16 вилка – 7-16 вилка, колпаки / L м по заказу / DC–6 ГГц (КСВН ≤1,15 до 3 ГГц), IM3 ≤−155 дБн, потери ≤0,23·L + 0,2 дБ, IP67 |
| КАДАММ ДЖ-12С-716M/716F-L | 1/2″ супергибкий / 7-16 вилка – 7-16 розетка / L м по заказу / до 3000 МГц, КСВН ≤1,15, IM3 ≤−158 дБн, потери ≤0,2301·L + 0,24 дБ |
| КАДАММ ДЖ-12С-716MR/716MR-L | 1/2″ супергибкий / 7-16 вилка угловая – 7-16 вилка угловая / L м по заказу / до 3000 МГц, КСВН ≤1,15, IM3 ≤−158 дБн, потери ≤0,2301·L + 0,24 дБ |
Поддерживаемые диапазоны
В полосы ДЖ-12С-716M/716M-3 попадает 11 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | до 3000 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 |
Сети и стандарты в полосе
Применение
Применение — перемычки на базовых станциях, в шкафах и на мачтах, подключение антенн и пассивных элементов DAS.
Где узел стоит в тракте.
Джампер соединяет порт оборудования с фидером, фидер с антенной или узлы между собой внутри шкафа.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сборка ДЖ-12С-716M/716M-3 длиной 3 м ставится между портом оборудования и фидером; потери считаются как 0,29 дБ (450 МГц), 0,40 дБ (900 МГц), 0,60 дБ (1800 МГц), 0,69 дБ (2400 МГц).
Монтаж и подключение
Что учесть при установке и подключении.
- Разъёмы 7-16 вилка – 7-16 вилка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Длина: 3 м (другая длина — по заказу; исполнения 6 и 10 м с колпаками и длина L по заказу — в таблице исполнений).
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДЖ-12С-716M/716M-3.
- КАДАММ ДЖ-5D-NM/NM-10: КСВН не более 1,5; электрическая прочность развязки 2,0 кВ.
- КАДАММ ДЖ-14С-MQ4M/NEX10M-5: полоса до 6000 МГц; рабочая частота до 6000 МГц.
- КАДАММ ДЖ-400-NM/NM-1: полоса до 6000 МГц; рабочая частота до 6000 МГц.
Сборку выбирают по разъёмам на концах, длине и рабочей частоте.
Сравнение с похожими моделями KADAMM
Таблица сводит ДЖ-12С-716M/716M-3 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДЖ-12С-716M/716M-3 | ДЖ-5D-NM/NM-10 | ДЖ-14С-MQ4M/NEX10M-5 | ДЖ-400-NM/NM-1 |
|---|---|---|---|---|
| Рабочая частота | до 3000 МГц | до 3000 МГц | до 6000 МГц | до 6000 МГц |
| КСВН | 1,13 (800–1000 МГц), 1,15 (1700–2500 МГц) | ≤1,5 | ≤1,15 (DC–2700 МГц), ≤1,20 (2700–4200 МГц), ≤1,35 (4200–6000 МГц) | 1,15 (DC–1000 МГц), 1,20 (1700–2500 МГц) |
| Электрическая прочность развязки | 2,5 кВ | 2,0 кВ | 1000 В (действующее) | 2,0 кВ |
| Рабочее напряжение | 1,5 кВ | 1,0 кВ | 500 В (действующее) | 1,0 кВ |
| Сопротивление развязки | ≥5000 МОм·км | ≥5000 МОм | ≥5000 МОм·км | ≥5000 МОм |
| Кабель | 1/2″ супергибкий | 5D-FB | 4 × 1/4″ супергибкий, оболочка PE чёрная | 400-типа супергибкий |
| Карточка | эта модель | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Кабельная сборка (джампер) КАДАММ ДЖ-12С-716M/716M-3 с разъёмами: 7-16 вилка – 7-16 вилка, длина 3 м
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДЖ-12С-716M/716M-3 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
