Кабельная сборка (джампер): до 6000 МГц.
О модели

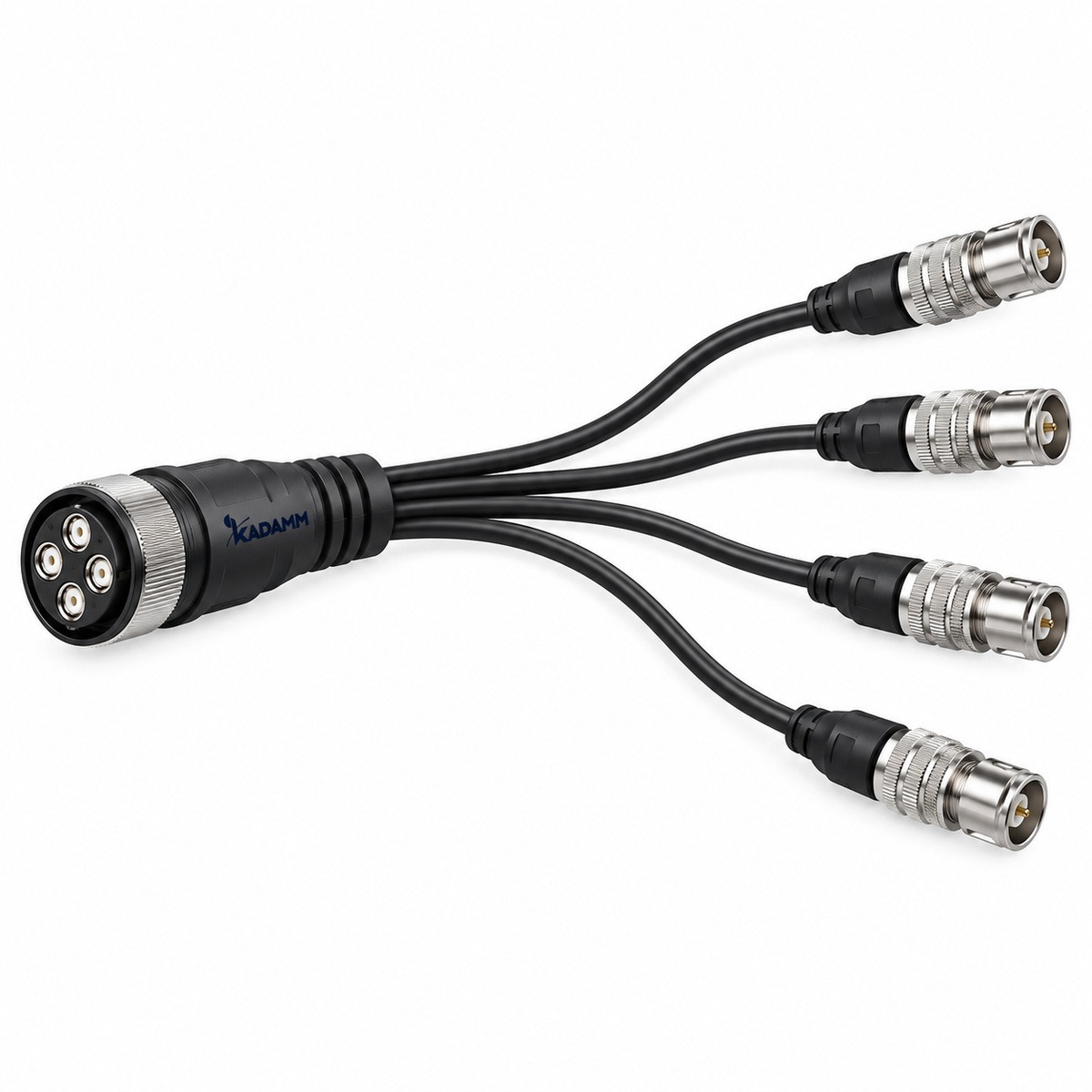

KADAMM ДЖ-14С-MQ4M/NEX10M-5 — кабельная сборка (джампер). Кабельная сборка — отрезок коаксиального кабеля 4 × 1/4″ супергибкий, оболочка PE чёрная с установленными на заводе соединителями: перемычка между радиомодулем, антенной и пассивными элементами. Заводская разделка даёт стабильный КСВН и низкую интермодуляцию, которых трудно добиться при монтаже на месте.
Ослабление кабеля растёт с частотой и длиной, поэтому длину перемычки берут минимально достаточной (длина этой сборки — 5 м (другая длина — по заказу)).
Основные параметры тракта: вносимое ослабление — ≤0,37·L + 0,20 дБ на DC–3000 МГц, ≤0,54·L + 0,23 дБ на 3000–6000 МГц (L — длина, м); КСВН — ≤1,15 (DC–2700 МГц), ≤1,20 (2700–4200 МГц), ≤1,35 (4200–6000 МГц); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−155 дБн на 1800 МГц. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, прямые, пайка; рабочая температура — −45 … +85 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Длина сборки — 5 м (другая длина — по заказу).
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «кабельная сборка радиочастотная коаксиальная».
Электрические параметры
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | до 6000 МГц |
| Вносимые потери | ≤0,37·L + 0,20 дБ на DC–3000 МГц, ≤0,54·L + 0,23 дБ на 3000–6000 МГц (L — длина, м) |
| КСВН | ≤1,15 (DC–2700 МГц), ≤1,20 (2700–4200 МГц), ≤1,35 (4200–6000 МГц) |
| PIM3 | ≤−155 дБн на 1800 МГц |
| Электрическая прочность развязки | 1000 В (действующее) |
| Рабочее напряжение | 500 В (действующее) |
| Сопротивление развязки | ≥5000 МОм·км |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Кабель | 4 × 1/4″ супергибкий, оболочка PE чёрная |
| Разъёмы | MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, прямые, пайка |
| Длина | 5 м (другая длина — по заказу) |
| Температура монтажа | −45 … +65 °C |
| Рабочая температура | −45 … +85 °C |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Кабельная сборка радиочастотная коаксиальная |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДЖ-14С-MQ4M/NEX10M-5 выпускается в одном исполнении.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Кабель / Разъёмы / Длина / Рабочая частота |
|---|---|
| КАДАММ ДЖ-14С-MQ4M/NEX10M-5 | 4 × 1/4″ супергибкий / MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка / 5 м / до 6000 МГц |
Поддерживаемые диапазоны
В полосы ДЖ-14С-MQ4M/NEX10M-5 попадает 14 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | до 6000 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Применение — перемычки на базовых станциях, в шкафах и на мачтах, подключение антенн и пассивных элементов DAS.
Где узел стоит в тракте.
Джампер соединяет порт оборудования с фидером, фидер с антенной или узлы между собой внутри шкафа.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сборка ДЖ-14С-MQ4M/NEX10M-5 длиной 5 м ставится между портом оборудования и фидером; потери считаются как не более 0,37·L + 0,20 дБ на DC–3000 МГц, не более 0,54·L + 0,23 дБ на 3000–6000 МГц (L — длина, м).
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Потери сборки считают по формуле из таблицы: 0,37 × L + 0,20 дБ, где L — длина в метрах.
| Длина, м | Потери, дБ |
|---|---|
| 1 | 0,37 × 1 + 0,20 = 0,6 |
| 2 | 0,37 × 2 + 0,20 = 0,9 |
| 3 | 0,37 × 3 + 0,20 = 1,3 |
| 5 | 0,37 × 5 + 0,20 = 2,1 |
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Разъёмы MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, прямые, пайка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Температура монтажа: −45 … +65 °C.
- Длина: 5 м (другая длина — по заказу).
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДЖ-14С-MQ4M/NEX10M-5.
- КАДАММ ДЖ-400-NM/NM-1: КСВН 1,15 (DC–1000 МГц), 1,20 (1700–2500 МГц); электрическая прочность развязки 2,0 кВ.
- КАДАММ ДЖ-12С-716M/716M-3: полоса до 3000 МГц; рабочая частота до 3000 МГц.
- КАДАММ ДЖ-5D-NM/NM-10: полоса до 3000 МГц; рабочая частота до 3000 МГц.
Сборку выбирают по разъёмам на концах, длине и рабочей частоте.
Сравнение с похожими моделями KADAMM
Таблица сводит ДЖ-14С-MQ4M/NEX10M-5 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДЖ-14С-MQ4M/NEX10M-5 | ДЖ-400-NM/NM-1 | ДЖ-12С-716M/716M-3 | ДЖ-5D-NM/NM-10 |
|---|---|---|---|---|
| Рабочая частота | до 6000 МГц | до 6000 МГц | до 3000 МГц | до 3000 МГц |
| Электрическая прочность развязки | 1000 В (действующее) | 2,0 кВ | 2,5 кВ | 2,0 кВ |
| Рабочее напряжение | 500 В (действующее) | 1,0 кВ | 1,5 кВ | 1,0 кВ |
| Сопротивление развязки | ≥5000 МОм·км | ≥5000 МОм | ≥5000 МОм·км | ≥5000 МОм |
| Кабель | 4 × 1/4″ супергибкий, оболочка PE чёрная | 400-типа супергибкий | 1/2″ супергибкий | 5D-FB |
| Длина | 5 м (другая длина — по заказу) | 1 м (другая длина — по заказу) | 3 м (другая длина — по заказу; исполнения 6 и 10 м с колпаками и длина L по заказу — в таблице исполнений) | 10 м (другая длина — по заказу) |
| Карточка | эта модель | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Кабельная сборка (джампер) КАДАММ ДЖ-14С-MQ4M/NEX10M-5, длина 5 м
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДЖ-14С-MQ4M/NEX10M-5 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
