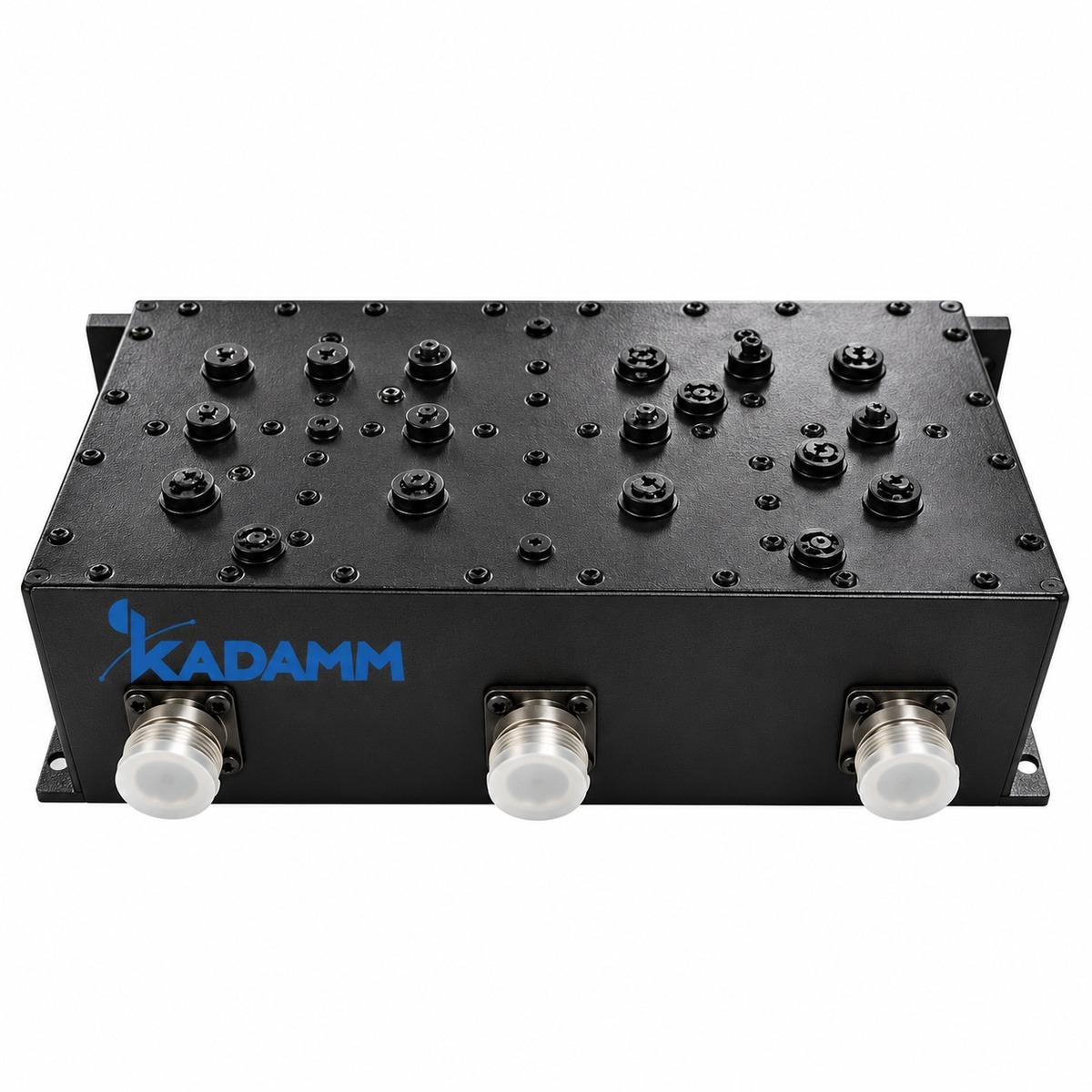

Дуплексеры радиосвязи УКВ/ДМВ: 136–520 МГц.
Что представляет собой устройство
KADAMM ДУ-Р — дуплексеры радиосвязи УКВ/ДМВ диапазона 136–520 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: 60–110 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: вносимое ослабление — ≤1,0–2,0 дБ; КСВН — ≤1,25–1,5; допустимая мощность — 50–200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N / SMA.
В серии 20 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Частоты RX / TX, МГц, Разнос, МГц, Потери, дБ, Развязка / подавление, дБ, Мощность, Вт) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 136–174 и 350–520 МГц, у ДУ-Р-390/520-10-350 — 400–520 МГц
- Разъём N или SMA, у ДУ-Р-390/520-10-350 — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 136–174 и 350–520 МГц, у ДУ-Р-350/470 — 350–380 и 400–470 МГц
- Разъём N или SMA, у ДУ-Р-350/470 — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 136–174 и 350–520 МГц, у ДУ-138/960 — 138–520 и 698–960 МГц
- Разъём N или SMA, у ДУ-138/960 — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДУ-Р с запасом по краям.
Согласование ДУ-Р с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | 136–174 и 350–520 МГц по исполнению |
| Мощность | 50–200 Вт по исполнению |
| КСВН | ≤1,25–1,5 |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N (розетка); ДУ-Р-351/366, ДУ-Р-164/170 — SMA (розетка); ДУ-Р-155/174-17 — N или BNC |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | ДУ-Р-390/520-10 228 × 190 × 40 мм; ДУ-Р-136/174-12 218 × 190 × 40; ДУ-Р-155/174-17 216 × 258 × 40 (1,8 кг); ДУ-Р-351/366 381,5 × 94,5 × 79; ДУ-Р-164/170 390 × 135 × 120; ДУ-Р-142/154 365 × 175 × 120; ДУ-Р-140/148-1U — 19″ 1U; «-П» 428 × 84,5 × 294 мм; ДУ-Р-380/520-5 / -7 / -12 204,5 × 190 × 39 (1,6 кг); «-Т» 239,5 × 132,5 × 64 (1,85 кг) |
| Рабочая температура | от 0…+50 до −30…+75 °C по исполнению |
Исполнения
| Артикул | Частоты RX / TX, МГц | Разнос, МГц | Потери, дБ | Развязка / подавление, дБ | Мощность, Вт |
|---|---|---|---|---|---|
| KADAMM ДУ-Р-390/520-10 | 390–520, перестраиваемый | 8–10 | ≤1,0 | ≥80 | 50 |
| KADAMM ДУ-Р-136/174-12 | 136–174, перестраиваемый | 4,5–12 | ≤1,2 | ≥80 | 50 |
| KADAMM ДУ-Р-155/174-17 | 155–157 / 172–174 | более 5,7–17 | ≤1,6 | ≥75 | 100 |
| KADAMM ДУ-Р-351/366 | 351–356 / 361–366 | 10 | ≤2,0 | ≥110 | 50 |
| KADAMM ДУ-Р-164/170 | 163,9 / 169,6 | 5,7 | ≤1,6 | ≥100 | 50 |
| KADAMM ДУ-Р-142/154 | 142–144 / 152–154 | 10 | ≤1,5 | ≥80 | 100 |
| KADAMM ДУ-Р-140/148-1U | 140,275–141,775 / 146–147,6 | 5,8 | ≤2,0 | ≥65 | 50 |
| KADAMM ДУ-Р-140/149-П | 140–143 / 146–149 | 5,7 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-157/166-П | 157–160 / 163–166 | 5,7 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-350/366-П | 350–356 / 360–366 | 10 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-402/418-П | 402–408 / 412–418 | 10 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-409/425-П | 409–415 / 419–425 | 10 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-450/466-П | 450–456 / 460–466 | 10 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-380/520-5 | 380–520, перестраиваемый | 5–7 | ≤1,5 | ≥75 | 50 |
| KADAMM ДУ-Р-380/520-7 | 380–520, перестраиваемый | 7–12 | ≤1,5 | ≥75 | 50 |
| KADAMM ДУ-Р-380/520-12 | 380–520, перестраиваемый | 12–20 | ≤1,5 | ≥75 | 50 |
| KADAMM ДУ-Р-380/520-5-Т | 380–520, перестраиваемый | 5–7 | ≤2,0 | ≥60 | 50 |
| KADAMM ДУ-Р-380/520-7-Т | 380–520, перестраиваемый | 7–12 | ≤2,0 | ≥60 | 50 |
| KADAMM ДУ-Р-380/520-12-Т | 380–520, перестраиваемый | 12–20 | ≤2,0 | ≥60 | 50 |
| KADAMM ДУ-Р-440/470-30 | 440–470, перестраиваемый (полоса канала 1 МГц) | 30 | ≤1,0 (≤1,75 в диапазоне температур) | ≥70 при ±5 МГц, ≥85 при ±10 МГц (подавление) | 100 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДУ-Р.
- IEC 60529 — документ, на который ссылается техническое описание ДУ-Р.
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Сети и службы в полосах ДУ-Р:
Перед заказом KADAMM ДУ-Р сверьте с проектом:
- Частоты оборудования — внутри 136–174 и 350–520 МГц
- Разъёмы — N или SMA
- Климат площадки — в пределах от 0…+50 до −30…+75 °C по исполнению
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N / SMA.
- Уличные соединения ДУ-Р после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ДУ-Р включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Дуплексер КАДАММ ДУ-Р выбранного исполнения
- Настроенный на частоты заказа
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДУ-Р и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДУ-Р и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДУ-Р пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДУ-Р | KADAMM ДУ-Р-390/520-10-350 | KADAMM ДУ-Р-350/470 | KADAMM ДУ-138/960 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–174 и 350–520 МГц | 400–520 МГц | 350–380 и 400–470 МГц | 138–520 и 698–960 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | 6,5 кг | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
