Дуплексер: 350–380 / 400–470 МГц.
Что представляет собой устройство

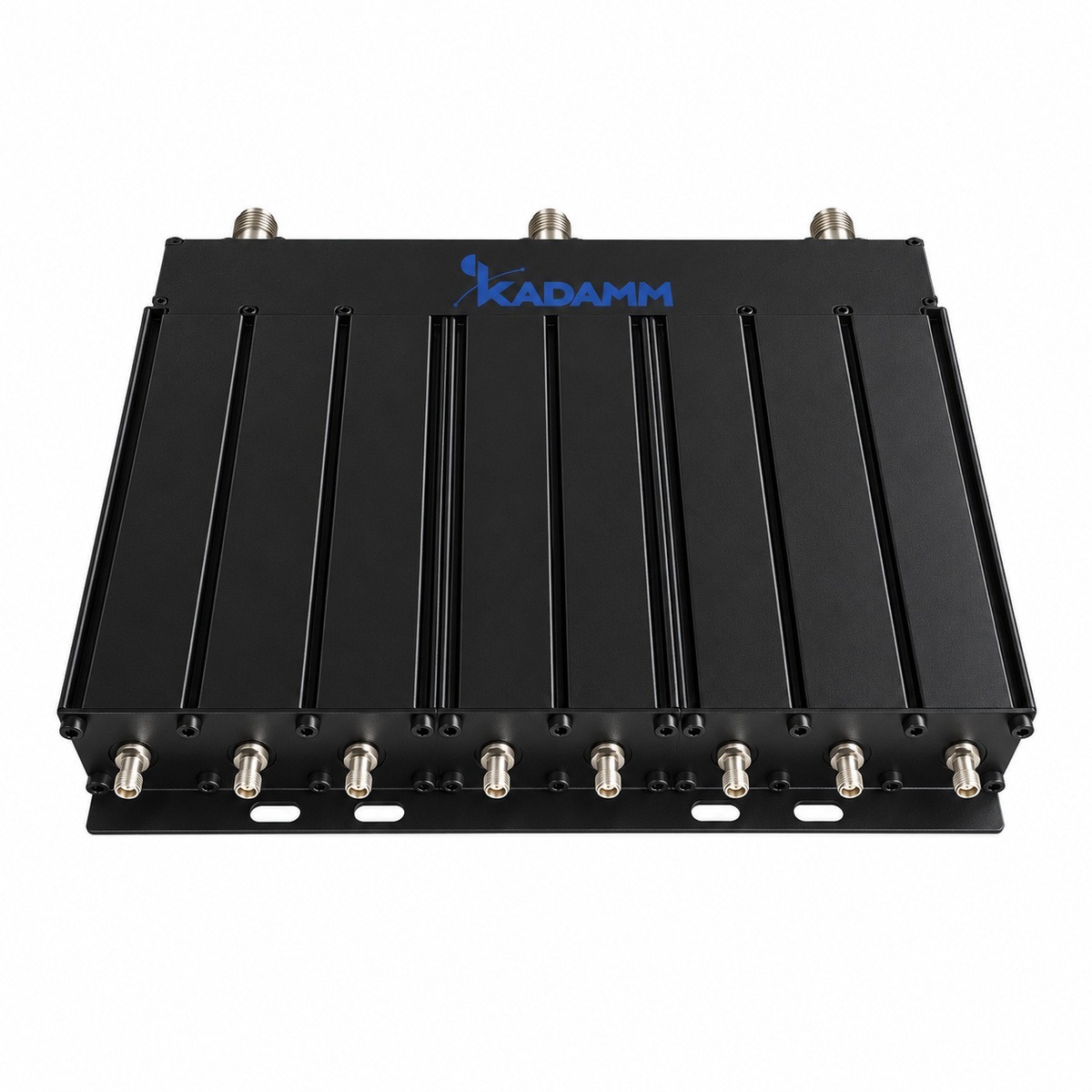

KADAMM ДУ-Р-350/470 — дуплексер диапазона 350–380 / 400–470 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: ≥ 75 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: вносимое ослабление — ≤ 1,2 дБ; возвратные потери — ≥ 18 дБ; допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); рабочая температура — −10…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 350–380 и 400–470 МГц, у ДУ-Р-390/520-10-350 — 400–520 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 350–380 и 400–470 МГц, у ДУ-Р — 136–174 и 350–520 МГц
- Разъём N (розетка), у ДУ-Р — N или SMA
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

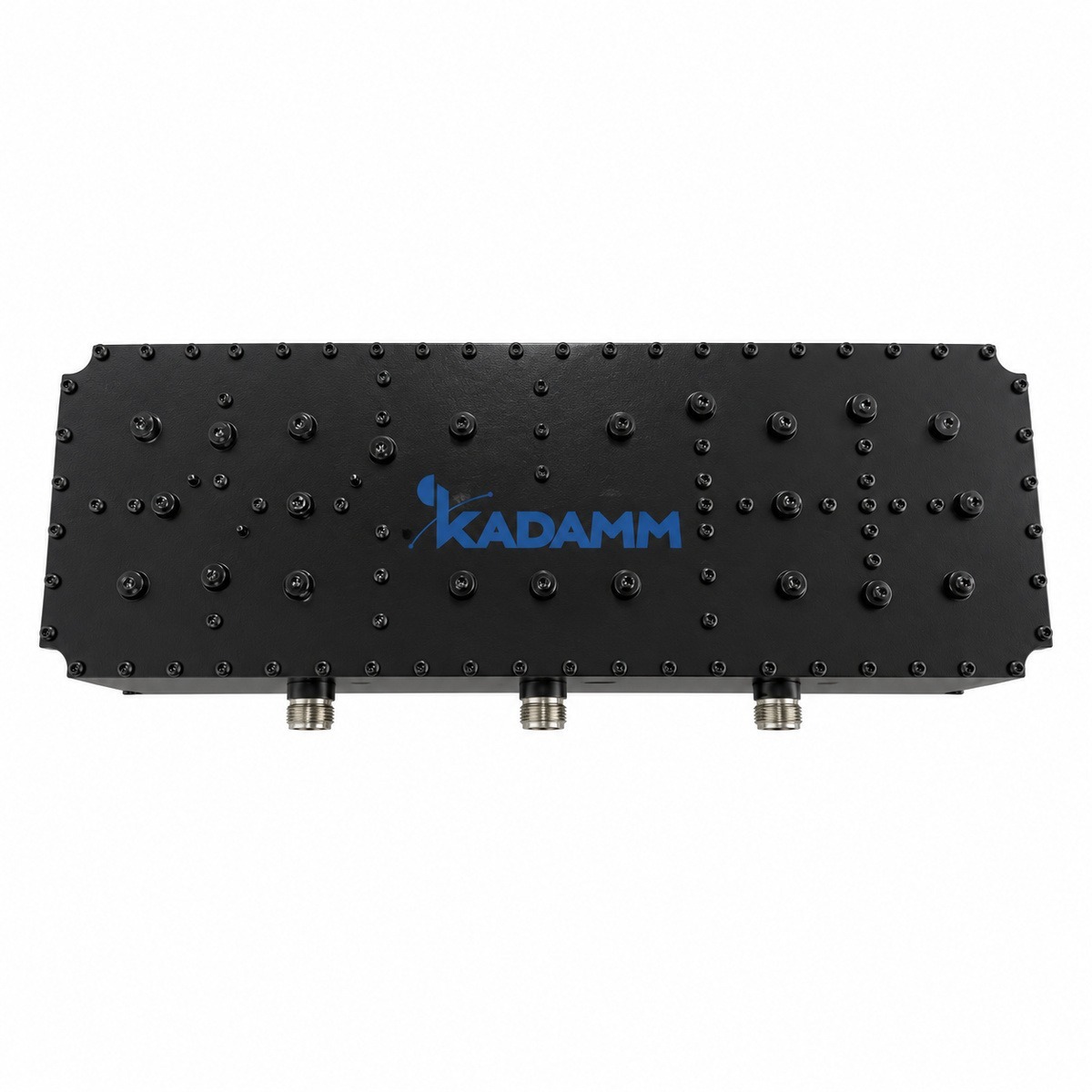

- Полосы 350–380 и 400–470 МГц, у ДУ-Р-351/366-200 — 351–356 и 361–366 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДУ-Р-350/470 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 350–380 / 400–470 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤ 1,2 дБ |
| Возвратные потери | ≥ 18 дБ |
| Развязка / подавление | ≥ 75 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −10…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДУ-Р-350/470.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДУ-Р-350/470.
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Сети и службы в полосах ДУ-Р-350/470:
Перед заказом KADAMM ДУ-Р-350/470 сверьте с проектом:
- Частоты оборудования — внутри 350–380 и 400–470 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения ДУ-Р-350/470 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ДУ-Р-350/470 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДУ-Р-350/470 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДУ-Р-350/470 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДУ-Р-350/470 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДУ-Р-350/470 | KADAMM ДУ-Р-390/520-10-350 | KADAMM ДУ-Р | KADAMM ДУ-Р-351/366-200 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 350–380 и 400–470 МГц | 400–520 МГц | 136–174 и 350–520 МГц | 351–356 и 361–366 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | 6,5 кг | — | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
