Дуплексер: 138–520 / 698–960 МГц.
Что представляет собой устройство

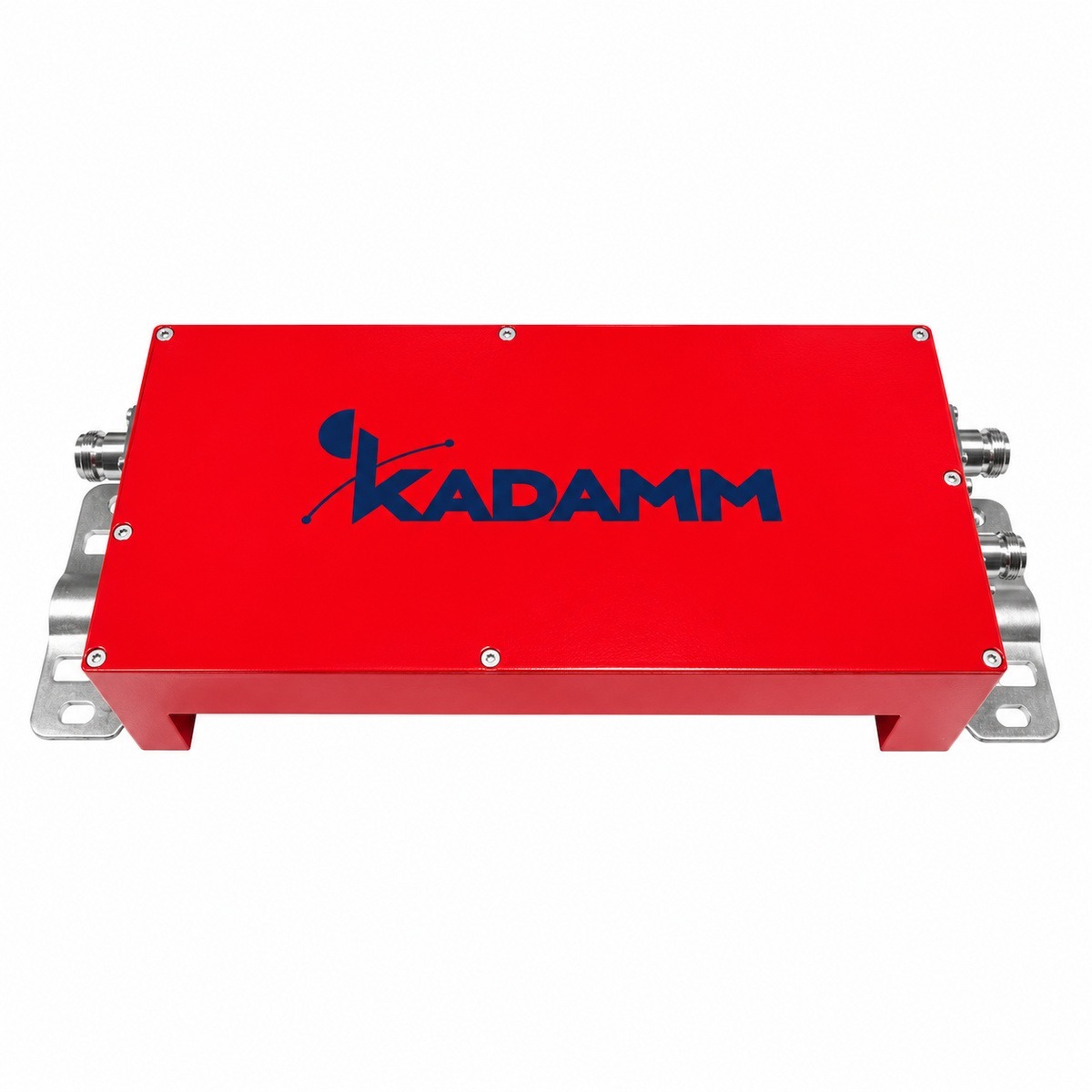

KADAMM ДУ-138/960 — дуплексер диапазона 138–520 / 698–960 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: ≥45 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−153 дБн при 2 × 43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — N (розетка); рабочая температура — −25…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 138–520 и 698–960 МГц, у ДУ-Р — 136–174 и 350–520 МГц
- Разъём N (розетка), у ДУ-Р — N или SMA
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 138–520 и 698–960 МГц, у ДУ-50/2500 — 50–500 и 700–2500 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 138–520 и 698–960 МГц, у ДУ-К — 228–2650 МГц
- Разъём N (розетка), у ДУ-К — SMA или N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДУ-138/960 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 138–520 / 698–960 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн при 2 × 43 дБм |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | ≥45 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −25…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДУ-138/960.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДУ-138/960.
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Сети и службы в полосах ДУ-138/960:
Перед заказом KADAMM ДУ-138/960 сверьте с проектом:
- Частоты оборудования — внутри 138–520 и 698–960 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения ДУ-138/960 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ДУ-138/960 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДУ-138/960 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДУ-138/960 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДУ-138/960 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

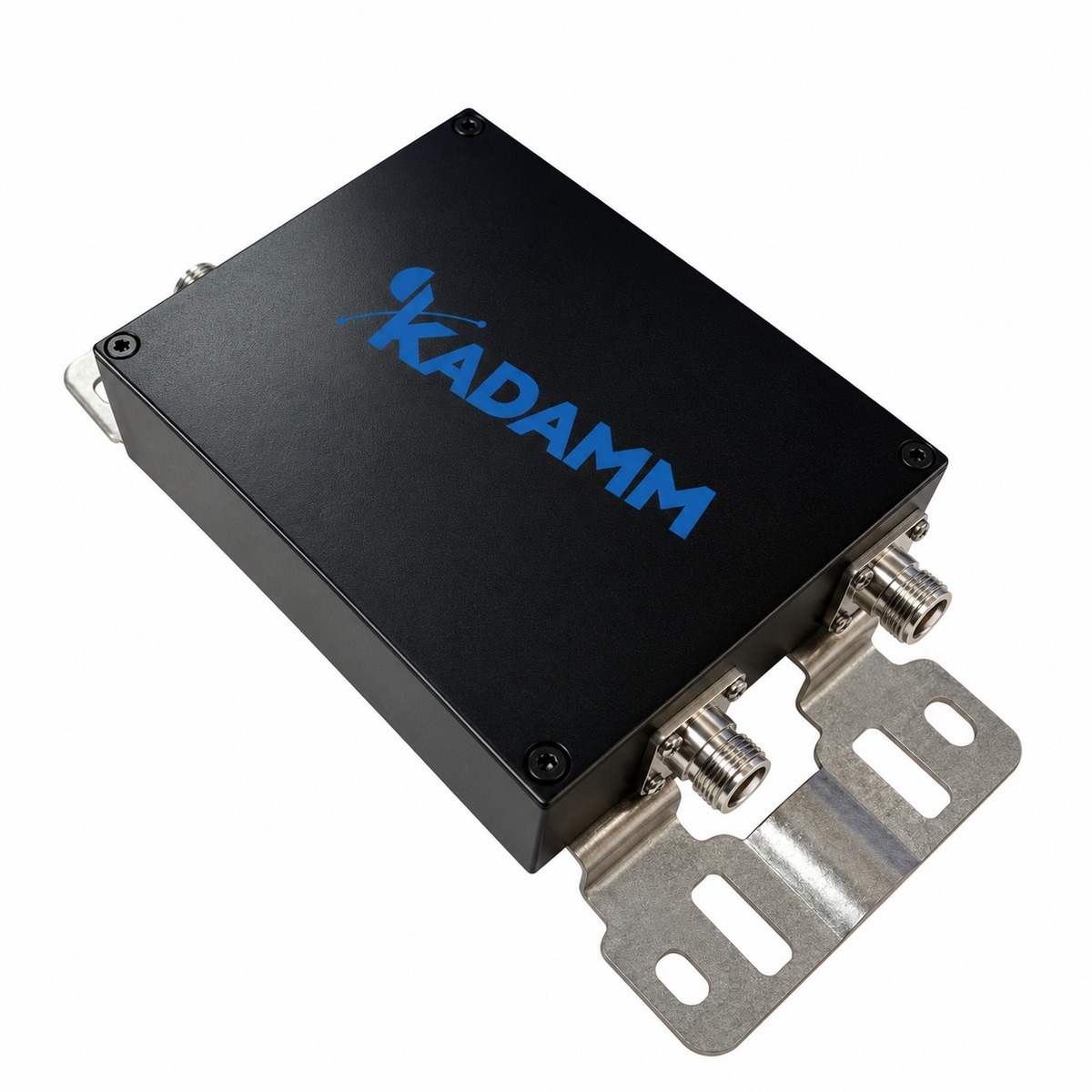

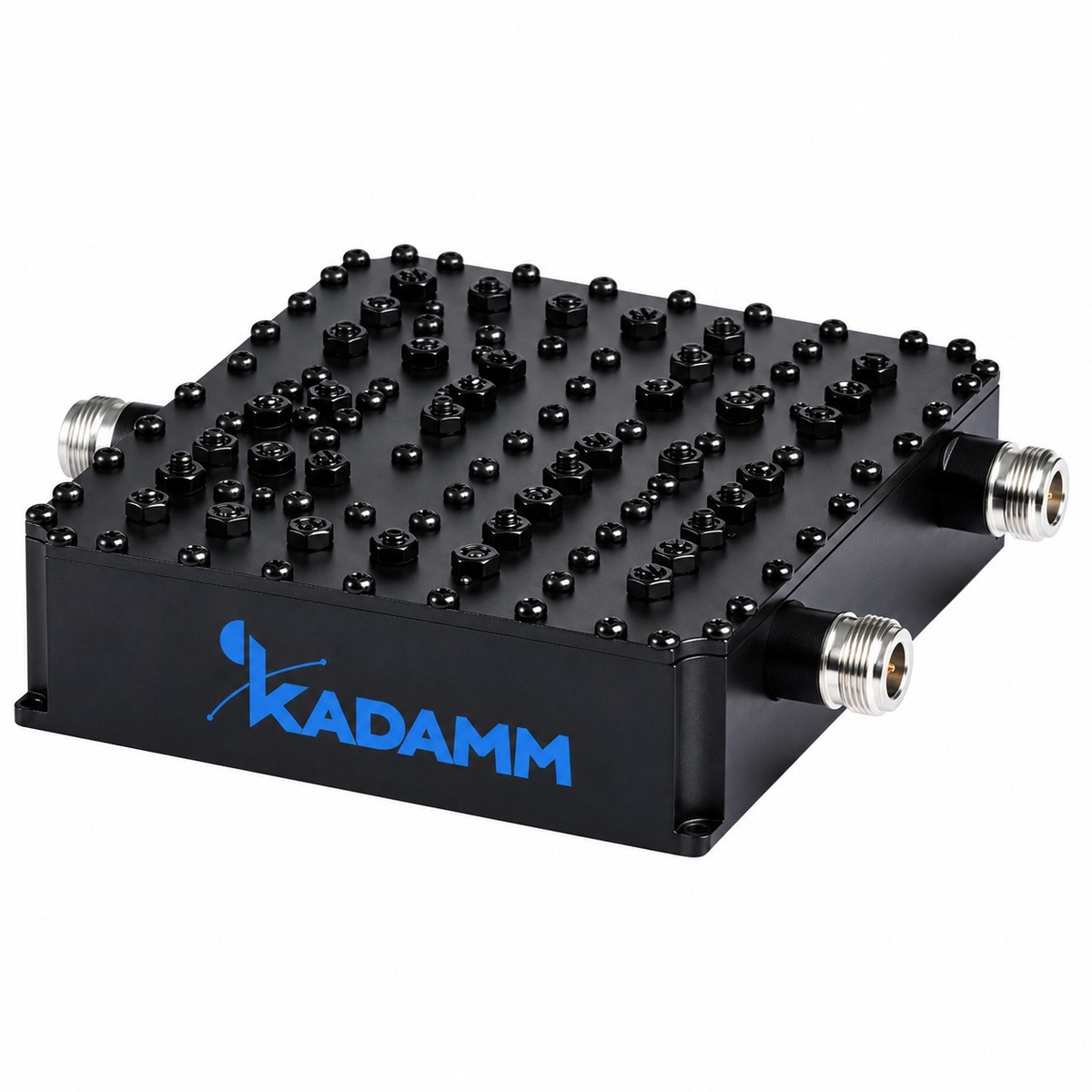

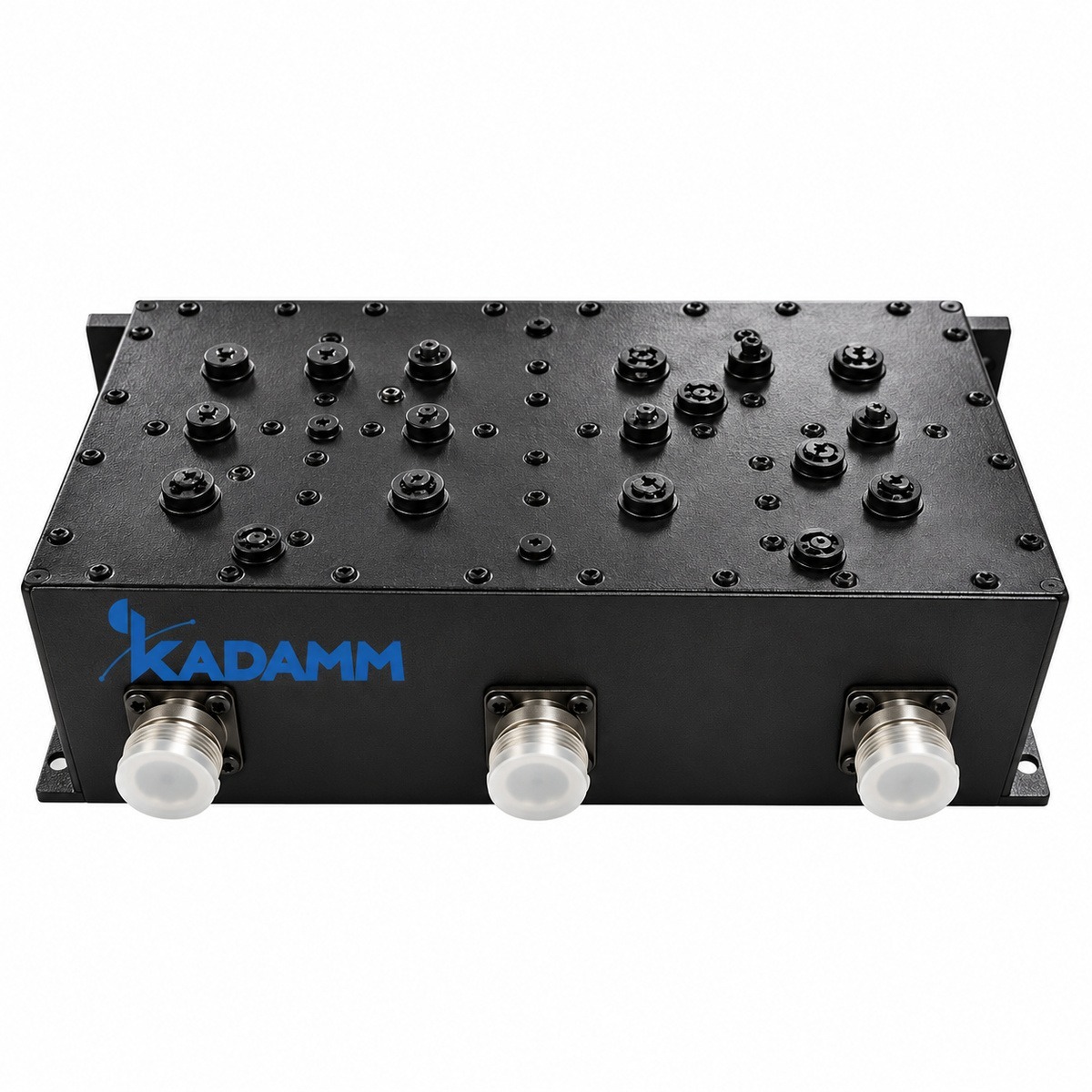

| Параметр | KADAMM ДУ-138/960 | KADAMM ДУ-Р | KADAMM ДУ-50/2500 | KADAMM ДУ-К |
|---|---|---|---|---|
