Дуплексер: 351–356 / 361–366 МГц.
Что представляет собой устройство

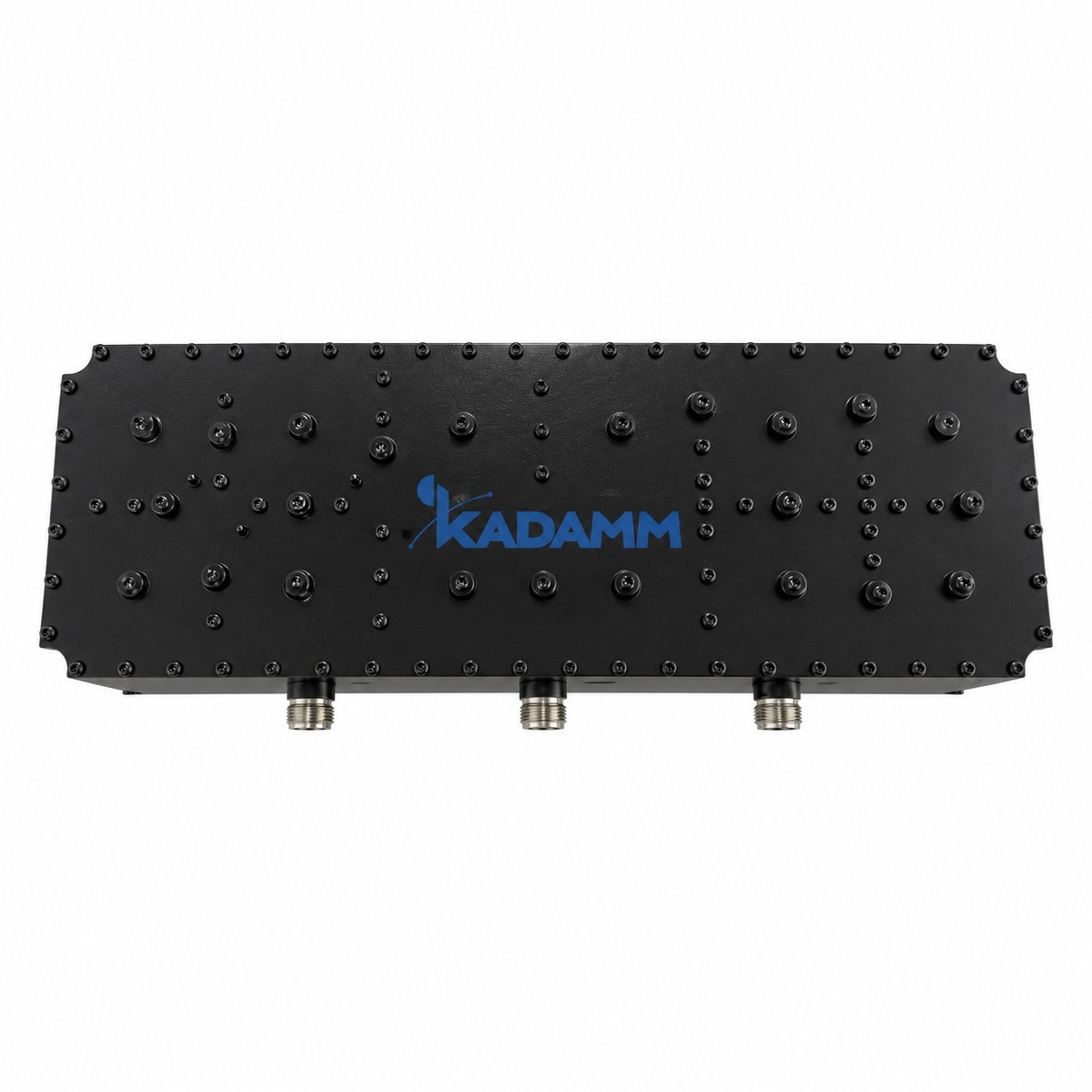

KADAMM ДУ-Р-351/366-200 — дуплексер диапазона 351–356 / 361–366 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: ≥ 80 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: возвратные потери — ≥18 дБ / ≥18 дБ; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); размеры — 330 × 114 × 80 мм; рабочая температура — −25…+55 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 351–356 и 361–366 МГц, у ДУ-Р-350/470 — 350–380 и 400–470 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 351–356 и 361–366 МГц, у ДУ-Р-30/170 — 30–120 и 136–170 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 351–356 и 361–366 МГц, у ДУ-Р-390/520-10-350 — 400–520 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДУ-Р-351/366-200 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 351–356 / 361–366 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Возвратные потери | ≥18 дБ / ≥18 дБ |
| Внеполосное подавление | ≥ 80 дБ при 361–366 МГц / ≥80 дБ при 351–356 МГц |
| Развязка между каналами | ≥ 80 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 330 × 114 × 80 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −25…+55 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДУ-Р-351/366-200.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДУ-Р-351/366-200.
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Перед заказом KADAMM ДУ-Р-351/366-200 сверьте с проектом:
- Частоты оборудования — внутри 351–356 и 361–366 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы ДУ-Р-351/366-200 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДУ-Р-351/366-200 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДУ-Р-351/366-200 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДУ-Р-351/366-200 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДУ-Р-351/366-200 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
