Дуплексер: 30–120 / 136–170 МГц.
Что представляет собой устройство

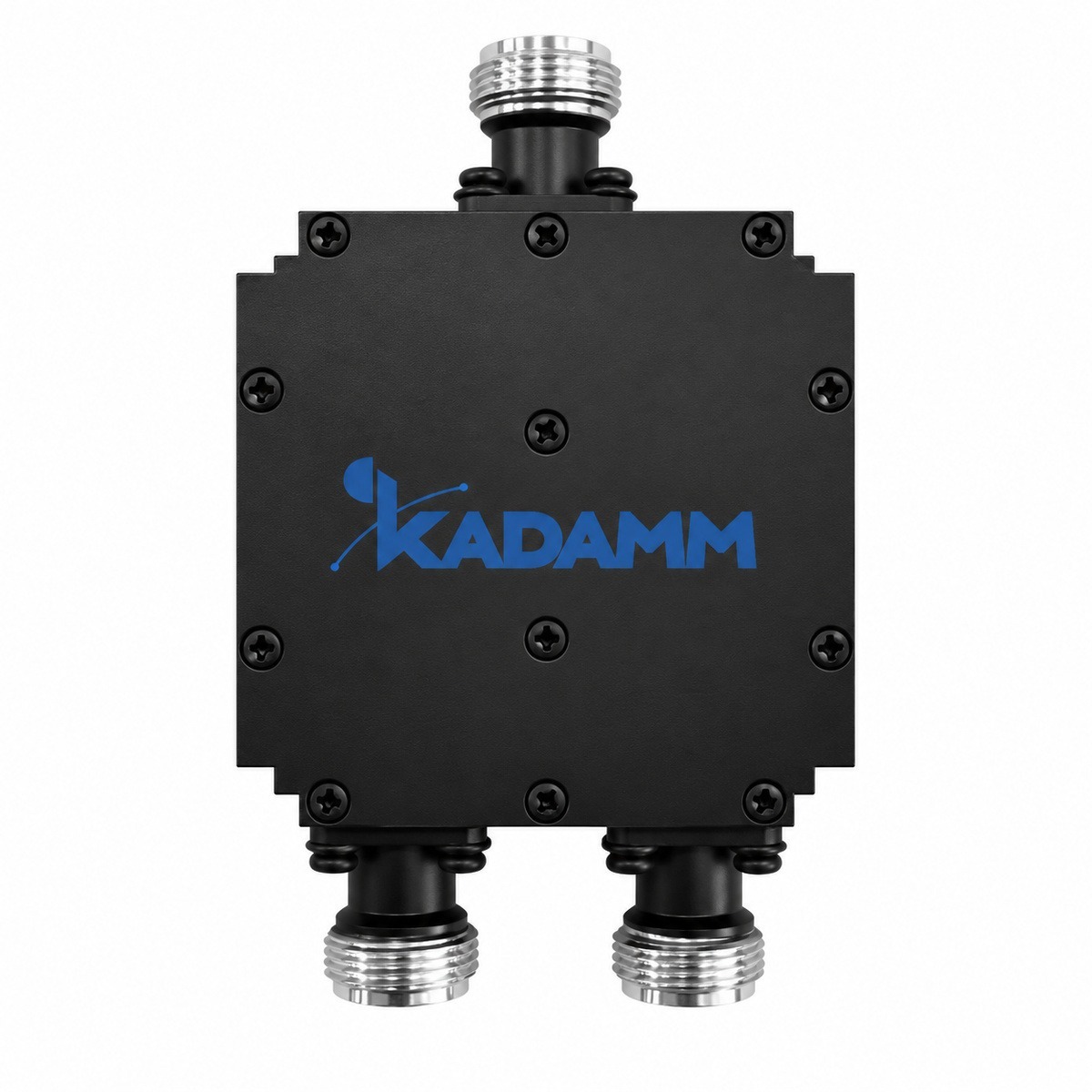

KADAMM ДУ-Р-30/170 — дуплексер диапазона 30–120 / 136–170 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: ≥ 30 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: вносимое ослабление — ≤ 2,0 дБ; КСВН — менее 1,5; допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка).
Чем отличается от похожих моделей KADAMM
- Полосы 30–120 и 136–170 МГц, у ДУ-136/174-5,7-350 — 136–174 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 30–120 и 136–170 МГц, у ДУ-Р — 136–174 и 350–520 МГц
- Разъём N (розетка), у ДУ-Р — N или SMA
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 30–120 и 136–170 МГц, у ДУ-Р-350/470 — 350–380 и 400–470 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДУ-Р-30/170 с запасом по краям.
Согласование ДУ-Р-30/170 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 30–120 / 136–170 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Развязка / подавление | ≥ 30 дБ |
| Вносимые потери | ≤ 2,0 дБ |
| КСВН | менее 1,5 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДУ-Р-30/170.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДУ-Р-30/170.
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Сети и службы в полосах ДУ-Р-30/170:
Перед заказом KADAMM ДУ-Р-30/170 сверьте с проектом:
- Частоты оборудования — внутри 30–120 и 136–170 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения ДУ-Р-30/170 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ДУ-Р-30/170 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДУ-Р-30/170 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДУ-Р-30/170 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДУ-Р-30/170 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

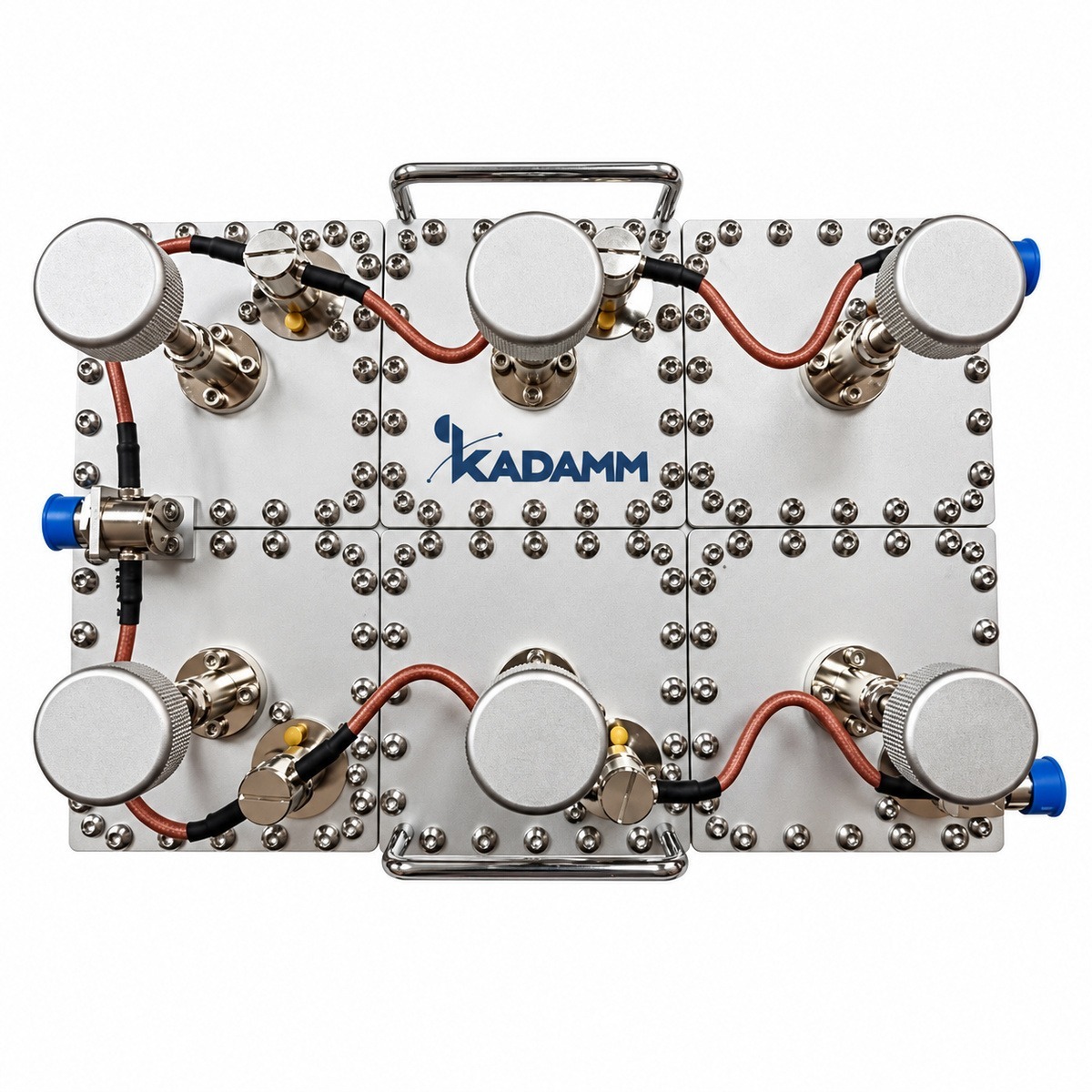

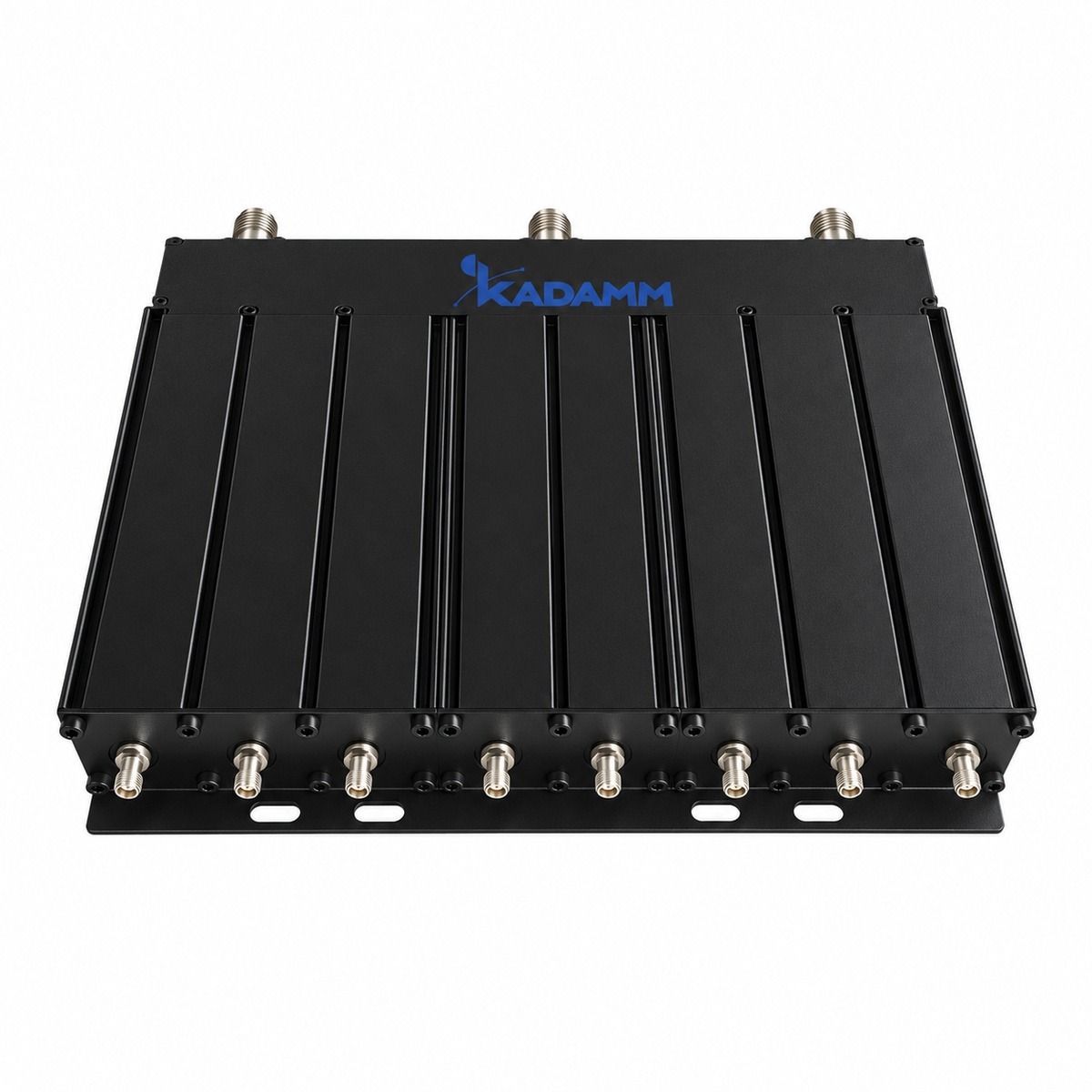

| Параметр | KADAMM ДУ-Р-30/170 | KADAMM ДУ-136/174-5,7-350 | KADAMM ДУ-Р | KADAMM ДУ-Р-350/470 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 30–120 и 136–170 МГц | 136–174 МГц | 136–174 и 350–520 МГц | 350–380 и 400–470 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | 17,5 кг | — | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
