Дуплексеры под заданные частоты: 228–2650 МГц, развязка 31–95 дБ.
Что представляет собой устройство

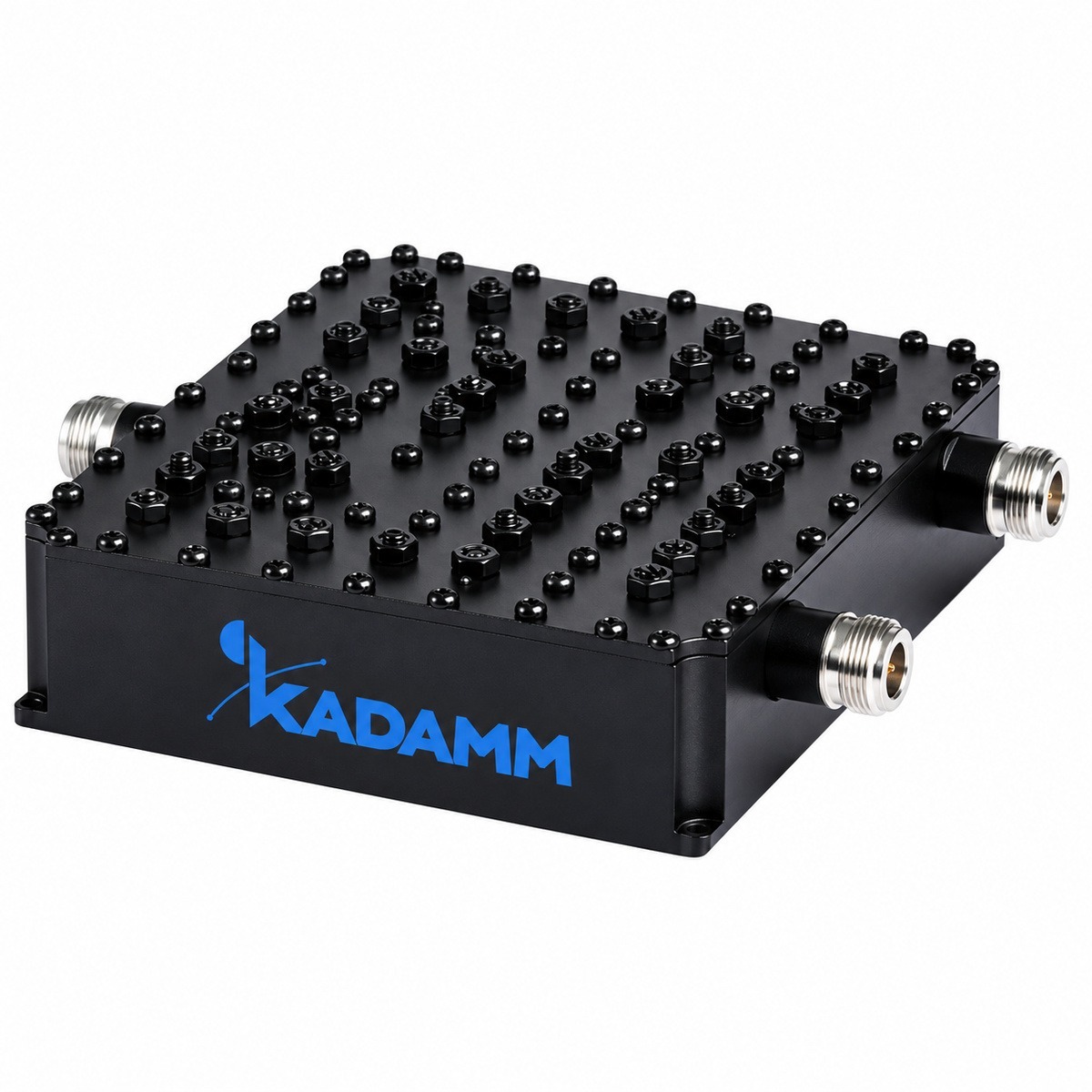

KADAMM ДУ-К — дуплексеры под заданные частоты диапазона 228–2650 МГц, развязка 31–95 дБ. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA / N; конструкция — резонаторные.
В серии 18 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Полосы RX / TX, Потери, дБ, Развязка, дБ, КСВН, Разъём) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 228–2650 МГц, у ДУ-50/2500 — 50–500 и 700–2500 МГц
- Разъём SMA или N, у ДУ-50/2500 — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 228–2650 МГц, у ДУ-650/2700-30-300 — 698–2170 и 2300–2700 МГц
- Разъём SMA или N, у ДУ-650/2700-30-300 — 4.3-10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 228–2650 МГц, у ДУ-138/960 — 138–520 и 698–960 МГц
- Разъём SMA или N, у ДУ-138/960 — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДУ-К с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 228–2650 МГц, развязка 31–95 дБ |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус | резонаторный, металлический |
| Габариты, масса | уточняйте у менеджера |
Исполнения
| Артикул | Полосы RX / TX | Потери, дБ | Развязка, дБ | КСВН | Разъём |
|---|---|---|---|---|---|
| KADAMM ДУ-К-228/236 | RX 228–230 / TX 234–236 | 1,8 | 70 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ДУ-К-380/395 | RX 380–385 / TX 390–395 | 1,5 | 95 | возвратные потери ≥18 дБ | N–F |
| KADAMM ДУ-К-450/465 | RX 450–455 / TX 460–465 | 1,8 | 80 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ДУ-К-698/746 | RX 698–716 / TX 728–746 | 1,8 | 50 | возвратные потери ≥16 дБ | N–F |
| KADAMM ДУ-К-813,5/863,5 | RX 813,5–818,5 / TX 858,5–863,5 | 2 | 95 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ДУ-К-825/880 | RX 825–835 / TX 870–880 | 2 | 90 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ДУ-К-820/2170 | RX 820–960 / TX 1710–2170 | 0,4 | 80 | возвратные потери ≥18 дБ | N–F |
| KADAMM ДУ-К-824/1990 | RX 824–849. 1850–1910 / TX 869–894. 1930–1990 | 1 | 31 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ДУ-К-880/960 | RX 880–915 / TX 925–960 | 1 | 60 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ДУ-К-1710/1880 | RX 1710–1785 / TX 1805–1880 | 1 | 85 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ДУ-К-1710/2170 | RX 1710–1785. 1920–1980 / TX 1805–1880. 2110–2170 | 1,5 | 31 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ДУ-К-1850/1990 | RX 1850–1910 / TX 1930–1990 | 1,6 | 90 | возвратные потери ≥17 дБ | SMA–F |
| KADAMM ДУ-К-1910/2180 | RX 1910–1980 / TX 2110–2180 | 1 | 80 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ДУ-К-1920/2170 | RX 1920–1980 / TX 2110–2170 | 1 | 95 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ДУ-К-2030/2250 | RX 2030–2070 / TX 2200–2250 | 2,5 | 65 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ДУ-К-2220/2650 | RX 2220–2320 / TX 2550–2650 | 1 | 70 | возвратные потери ≥18 дБ | N–F |
| KADAMM ДУ-К-2402/2462 | RX 2402–2422 / TX 2442–2462 | 1,6 | 85 | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ДУ-К-2402/2540 | RX 2402–2462 / TX 2477,5–2540 | 1,6 | 65 | возвратные потери ≥18 дБ | SMA–F |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДУ-К.
- 3GPP TS 36.104 — полосы ДУ-К покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Сети и службы в полосах ДУ-К:
Перед заказом KADAMM ДУ-К сверьте с проектом:
- Частоты оборудования — внутри 228–2650 МГц
- Разъёмы — SMA или N
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — SMA / N.
- После затяжки соединения ДУ-К на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ДУ-К включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДУ-К и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДУ-К и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДУ-К пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДУ-К | KADAMM ДУ-50/2500 | KADAMM ДУ-650/2700-30-300 | KADAMM ДУ-138/960 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 228–2650 МГц | 50–500 и 700–2500 МГц | 698–2170 и 2300–2700 МГц | 138–520 и 698–960 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
