Дуплексер: 698–2170 / 2300–2700 МГц.
Что представляет собой устройство

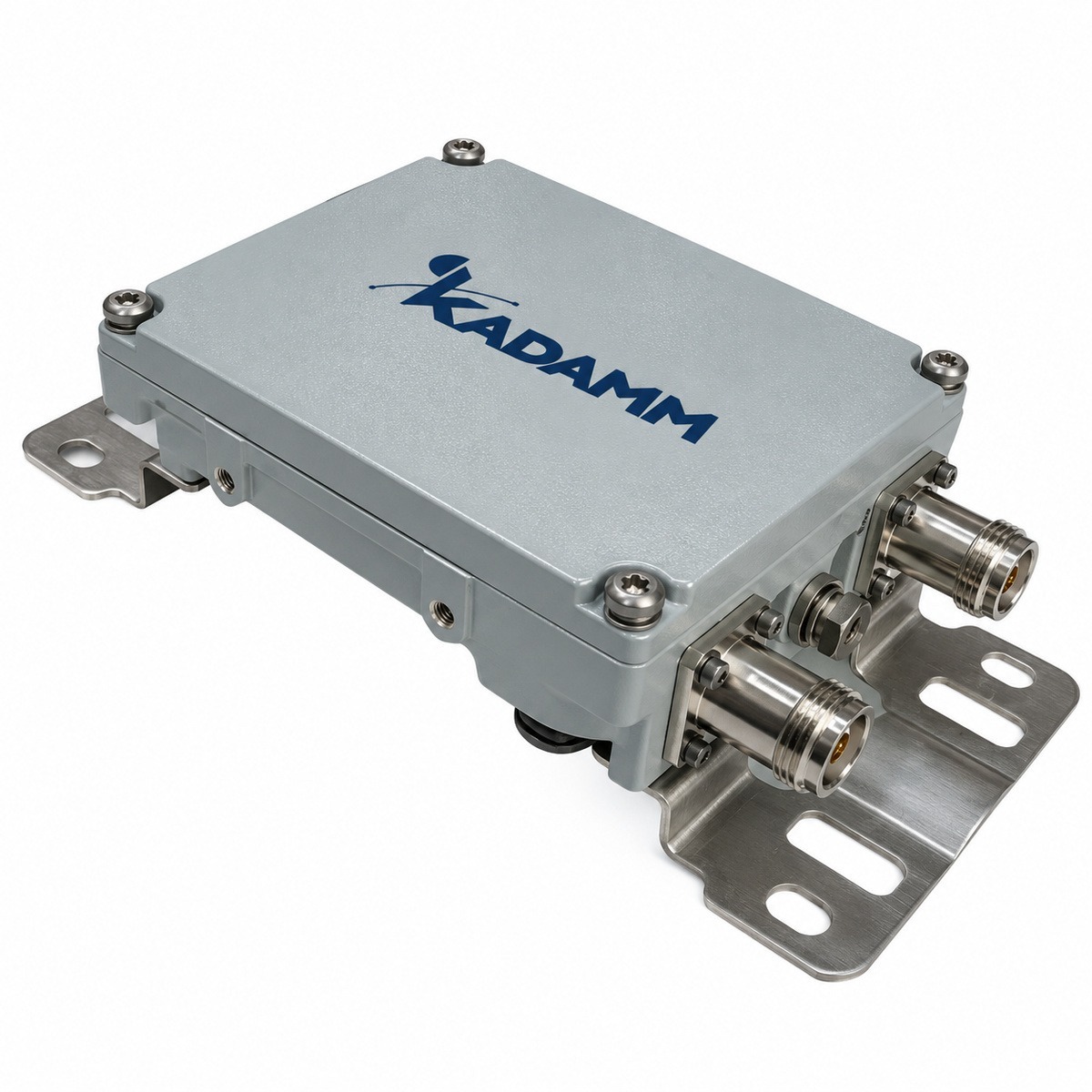

KADAMM ДУ-650/2700-30-300 — дуплексер диапазона 698–2170 / 2300–2700 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: не менее 50 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: вносимое ослабление — 0,4 дБ; возвратные потери — не менее 19; допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−153 дБн при 2 × 43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); исполнение — IP67; рабочая температура — −40…+85 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 698–2170 и 2300–2700 МГц, у ДУ-К — 228–2650 МГц
- Разъём 4.3-10 (розетка), у ДУ-К — SMA или N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 698–2170 и 2300–2700 МГц, у ДУ-50/2500 — 50–500 и 700–2500 МГц
- Разъём 4.3-10 (розетка), у ДУ-50/2500 — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–2170 и 2300–2700 МГц, у ДУ-138/960 — 138–520 и 698–960 МГц
- Разъём 4.3-10 (розетка), у ДУ-138/960 — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДУ-650/2700-30-300 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–2170 / 2300–2700 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн при 2 × 43 дБм |
| Возвратные потери, дБ | не менее 19 |
| Внеполосное подавление (в 4 МГц от края полосы) | не менее 50 дБ |
| Вносимые потери | 0,4 дБ |
| Развязка между каналами | не менее 50 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+85 °C |
| Степень защиты | IP67 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДУ-650/2700-30-300.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДУ-650/2700-30-300.
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Сети и службы в полосах ДУ-650/2700-30-300:
Перед заказом KADAMM ДУ-650/2700-30-300 сверьте с проектом:
- Частоты оборудования — внутри 698–2170 и 2300–2700 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- Разъёмы ДУ-650/2700-30-300 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДУ-650/2700-30-300 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДУ-650/2700-30-300 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДУ-650/2700-30-300 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДУ-650/2700-30-300 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДУ-650/2700-30-300 | KADAMM ДУ-К | KADAMM ДУ-50/2500 | KADAMM ДУ-138/960 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–2170 и 2300–2700 МГц | 228–2650 МГц | 50–500 и 700–2500 МГц | 138–520 и 698–960 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | — | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
