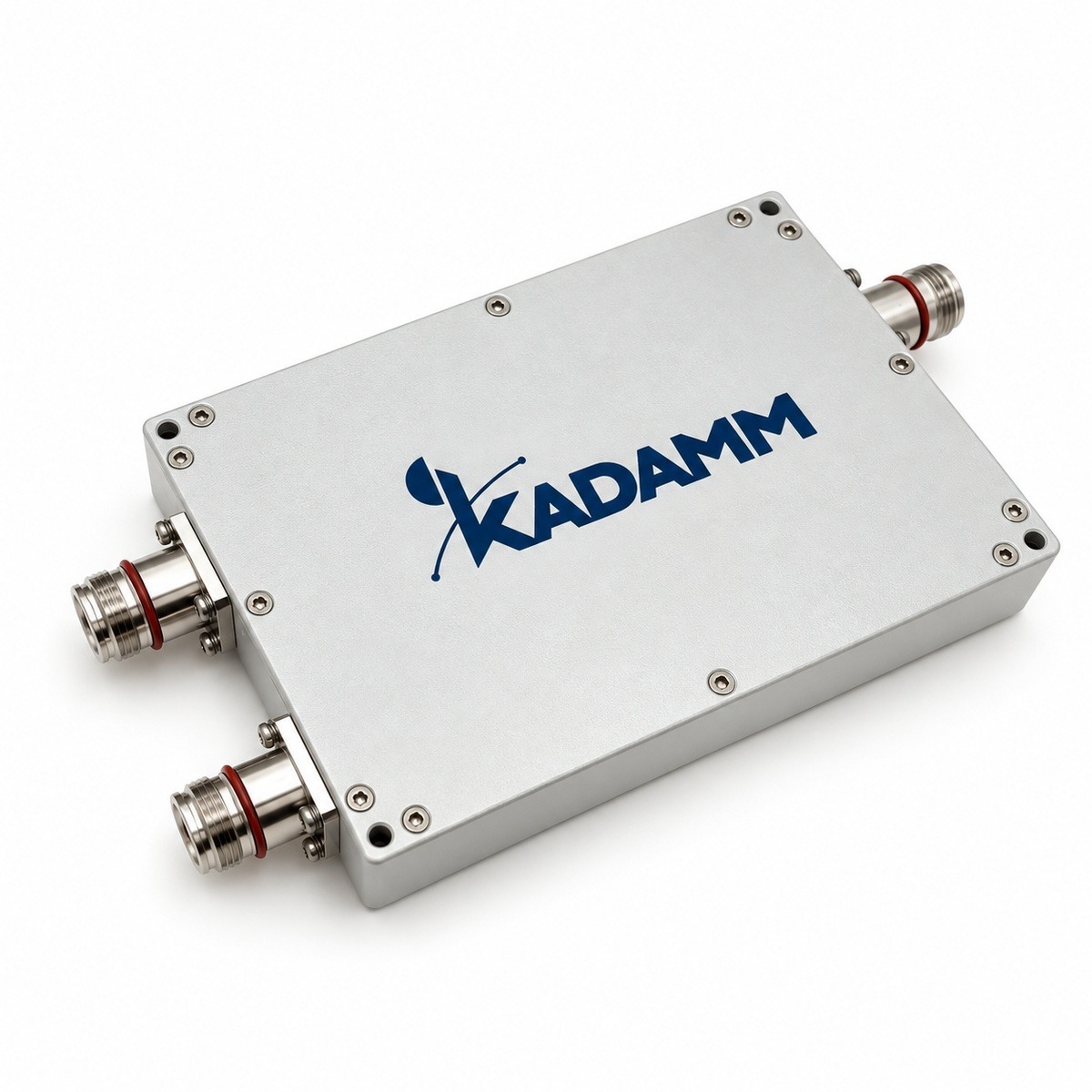

Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-6 — 850–5875 МГц
Дуплексный фильтр: .
≤0,4–2,5 дБ≥10–20 дБ
▤
Подберём Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-6 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →≤0,4–2,5 дБ
Вносимые потери
≥10–20 дБ
КСВН
О модели
KADAMM ДУ-Ф-6 — дуплексный фильтр. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
В серии 33 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Дуплексный фильтр: .
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: по исполнению, см. таблицу.
- Разъёмы: по исполнению: розетка SMA; розетка 7-16; розетка TNC (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка N (порты каналов); розетка 4.3-10 (антенный порт, IP68), розетка SMA (порты каналов); розетка N; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); розетка N (антенный порт и канал 2025–2120 МГц), розетка SMA (канал 2200–2400 МГц); розетка SMA (антенный порт), розетка PSMP (порты каналов); разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки; присоединительные размеры — по IEC 61169-16.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «дуплексер (фильтр дуплексный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 850–5875 МГц (каналы — по исполнению) |
| Вносимые потери | ≤0,4–2,5 дБ (по исполнению) |
| Развязка | ≥20–115 дБ (по исполнению) |
| Возвратные потери | ≥10–20 дБ (по исполнению) |
| Мощность | 10–300 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: розетка SMA; розетка 7-16; розетка TNC (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка N (порты каналов); розетка 4.3-10 (антенный порт, IP68), розетка SMA (порты каналов); розетка N; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); розетка N (антенный порт и канал 2025–2120 МГц), розетка SMA (канал 2200–2400 МГц); розетка SMA (антенный порт), розетка PSMP (порты каналов) |
| Габариты | по исполнению, см. таблицу |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4); SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Вносимые потери до 2,5 дБВерхняя граница потерь по исполнениям: даже при 2,5 дБ на выход проходит 56,2 % мощности. Для конкретного исполнения значение — в таблице.
Развязка не менее 20 дБНижняя граница развязки: при несущей 43 дБм на соседнем порту окажется не больше 23 дБм.
Возвратные потери не менее 10 дБЭто КСВН не более 1,92 и коэффициент отражения 0,316: обратно уходит не больше 10 % подведённой мощности.
Мощность по исполнениюРяд от 10 до 300 Вт — это от 40 до 54,8 дБм. Исполнение выбирают по сумме средних мощностей всех несущих с запасом.
Исполнения
Серия ДУ-Ф-6 выпускается в 33 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Каналы / Потери / Развязка / Согласование / Мощность / Разъёмы / Габариты |
|---|---|
| КАДАММ ДУ-850/1990-SMA | 850–960 и 1700–1990 МГц / ≤1 дБ / ≥80 дБ / возвратные потери ≥14 дБ / 100 Вт / розетка SMA / 140×65×41 мм |
| КАДАММ ДУ-863/1095-SMA | 863–873 и 1085–1095 МГц / ≤1 дБ / ≥30 дБ / возвратные потери ≥15 дБ / 50 Вт / розетка SMA / 96×66×36 мм |
| КАДАММ ДУ-1273/1327-716 | 1273–1277 и 1323–1327 МГц / ≤0,4 дБ / ≥70 дБ / возвратные потери ≥16 дБ / 300 Вт / розетка 7-16 / 265×115×43 мм |
| КАДАММ ДУ-1518/1675-SMA | 1518–1560 и 1626,5–1675 МГц / ≤2 дБ / ≥85 дБ / возвратные потери ≥14 дБ / 100 Вт / розетка SMA / 100×100×29 мм |
| КАДАММ ДУ-1518/1675-TNC | 1518–1559 и 1626,5–1675 МГц / ≤1,8 дБ / ≥85 дБ / возвратные потери ≥15 дБ / 40 Вт / розетка TNC (антенный порт), розетка SMA (порты каналов) / 230×150×59 мм |
| КАДАММ ДУ-1710/1880-4.3-10 | 1710–1785 и 1805–1880 МГц / ≤1,5 дБ / ≥70 дБ / возвратные потери ≥18 дБ / 100 Вт / розетка 4.3-10 (антенный порт), розетка N (порты каналов) / 110×100×35 мм |
| КАДАММ ДУ-1710/1880-4.3-10-2 | 1710–1785 и 1805–1880 МГц / ≤0,9 дБ / — / возвратные потери ≥18 дБ / 200 Вт / розетка 4.3-10 (антенный порт, IP68), розетка SMA (порты каналов) / 120×130×36 мм |
| КАДАММ ДУ-1710/1880-4.3-10-3 | 1710–1785 и 1805–1880 МГц / ≤1,4 дБ / — / возвратные потери ≥16 дБ / 200 Вт / розетка 4.3-10 (антенный порт, IP68), розетка SMA (порты каналов) / 85×90×30 мм |
| КАДАММ ДУ-1710/1880-N | 1710–1785 и 1805–1880 МГц / ≤2 дБ / ≥60 дБ / возвратные потери ≥15 дБ / 10 Вт / розетка N / 160×115×34 мм |
| КАДАММ ДУ-1710/1880-N-2 | 1710–1785 и 1805–1880 МГц / ≤2 дБ / ≥60 дБ / возвратные потери ≥15 дБ / 10 Вт / розетка N / 170×130×42 мм |
| КАДАММ ДУ-1710/1880-SMA | 1710–1785 и 1805–1880 МГц / ≤2 дБ / ≥80 дБ / КСВН ≤1,30 / 20 Вт / розетка SMA / 192×88×47 мм |
| КАДАММ ДУ-1710/2170-SMA | 1710–1770 и 2110–2170 МГц / ≤0,7 дБ / ≥90 дБ / возвратные потери ≥18 дБ / 200 Вт / розетка SMA / 100×70×24 мм |
| КАДАММ ДУ-1710/2700-N | 1710–2170 и 2500–2700 МГц / ≤0,8 дБ / ≥20 дБ / возвратные потери ≥15 дБ / 100 Вт / розетка N / 120×98×36 мм |
| КАДАММ ДУ-1765/1880-SMA | 1765–1785 и 1860–1880 МГц / ≤1,5 дБ / ≥85 дБ / КСВН ≤1,30 / 50 Вт / розетка SMA / 174×62×31 мм |
| КАДАММ ДУ-1805/1995-N | 1805–1915 и 1930–1995 МГц / ≤1,5 дБ / ≥70 дБ / возвратные потери ≥18 дБ / 100 Вт / розетка N / 125×105×32 мм |
| КАДАММ ДУ-1920/2170-4.3-10 | 1920–1980 и 2110–2170 МГц / ≤0,9 дБ / — / возвратные потери ≥16 дБ / 200 Вт / розетка 4.3-10 (антенный порт, IP68), розетка SMA (порты каналов) / 85×90×30 мм |
| КАДАММ ДУ-1920/2170-N | 1920–1980 и 2110–2170 МГц / ≤1 дБ / ≥85 дБ / возвратные потери ≥20 дБ / 40 Вт / розетка N (антенный порт), розетка SMA (порты каналов) / 120×85×31 мм |
| КАДАММ ДУ-1920/2200-4.3-10 | 1920–2010 и 2110–2200 МГц / ≤0,5 дБ / ≥70 дБ / возвратные потери ≥16 дБ / 200 Вт / розетка 4.3-10 (антенный порт), розетка SMA (порты каналов) / 74×90×24 мм |
| КАДАММ ДУ-1920/2200-N | 1920–2010 и 2110–2200 МГц / ≤0,5 дБ / ≥70 дБ / возвратные потери ≥16 дБ / 200 Вт / розетка N (антенный порт), розетка SMA (порты каналов) / 74×90×24 мм |
| КАДАММ ДУ-1980/2300-N | 1980–2110 и 2170–2300 МГц / ≤1 дБ / ≥90 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка N / 145×115×33 мм |
| КАДАММ ДУ-2025/2300-N | 2025–2120 и 2200–2300 МГц / ≤1 дБ / ≥80 дБ / возвратные потери ≥18 дБ / 200 Вт / розетка N / 118×97×30 мм |
| КАДАММ ДУ-2025/2400-N | 2025–2120 и 2200–2400 МГц / ≤0,7 дБ / ≥115 дБ / КСВН ≤1,30 / 200 Вт / розетка N (антенный порт и канал 2025–2120 МГц), розетка SMA (канал 2200–2400 МГц) / 133×95×33 мм |
| КАДАММ ДУ-2110/2170-N | 2110–2170 МГц / ≤0,5 дБ / ≥60 дБ / возвратные потери ≥15 дБ / 10 Вт / розетка N / 110×90×34 мм |
| КАДАММ ДУ-2305/2360-N | 2305–2315 и 2350–2360 МГц / ≤2,5 дБ / ≥70 дБ / возвратные потери ≥18 дБ / 100 Вт / розетка N / 135,8×96,2×39,5 мм |
| КАДАММ ДУ-2496/4200-SMA | 2496–2690 и 3300–4200 МГц / ≤1 дБ / ≥90 дБ / возвратные потери ≥10 дБ / 50 Вт / розетка SMA / 127×63×51 мм |
| КАДАММ ДУ-2500/2690-4.3-10 | 2500–2570 и 2620–2690 МГц / ≤0,9 дБ / — / возвратные потери ≥16 дБ / 200 Вт / розетка 4.3-10 (антенный порт, IP68), розетка SMA (порты каналов) / 85×90×30 мм |
| КАДАММ ДУ-2500/2690-N | 2500–2570 и 2620–2690 МГц / ≤0,5 дБ / ≥60 дБ / возвратные потери ≥15 дБ / 10 Вт / розетка N / 120×100×34 мм |
| КАДАММ ДУ-2500/2690-SMA | 2500–2570 и 2620–2690 МГц / ≤1 дБ / ≥90 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка SMA (антенный порт), розетка PSMP (порты каналов) / 135×65×24 мм |
| КАДАММ ДУ-2500/2690-SMA-2 | 2500–2570 и 2620–2690 МГц / ≤0,8 дБ / ≥70 дБ / возвратные потери ≥16 дБ / 50 Вт / розетка SMA / 95×85×24 мм |
| КАДАММ ДУ-2500/2690-SMA-7 | 2500–2570 и 2620–2690 МГц / ≤1,5 дБ / ≥85 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка SMA / 168×55×36 мм |
| КАДАММ ДУ-4400/5850-SMA | 4400–4950 и 5250–5850 МГц / ≤1,5 дБ / ≥40 дБ / возвратные потери ≥17 дБ / 20 Вт / розетка SMA / 88×82×16 мм |
| КАДАММ ДУ-4900/5850-SMA | 4900–5350 и 5650–5850 МГц / ≤2,2 дБ / ≥80 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка SMA / 62×47×17 мм |
| КАДАММ ДУ-5150/5875-N | 5150–5350 и 5725–5875 МГц / ≤1,8 дБ / ≥80 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка N (антенный порт), розетка SMA (порты каналов) / 112×92×27 мм |
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Где узел стоит в тракте.
Дуплексер ставят между приёмопередатчиком и антенной, когда приём и передача идут через одну антенну, а также в репитерах и на базовых станциях.
Сценарии по отраслям
Где модель применяют чаще всего.
DAS в зданияхТорговые и бизнес-центры, больницы, паркинги: ДУ-Ф-6 входит в пассивную часть распределённой системы между источником сигнала и антеннами.
Схема включения
Как модель включается в тракт.
Сигнал каждой полосы теряет на проходе не более 0,4–2,5 дБ (по исполнению).
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению, см. таблицу.
- Разъёмы по исполнению: розетка SMA; розетка 7-16; розетка TNC (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка N (порты каналов); розетка 4.3-10 (антенный порт, IP68), розетка SMA (порты каналов); розетка N; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); розетка N (антенный порт и канал 2025–2120 МГц), розетка SMA (канал 2200–2400 МГц); розетка SMA (антенный порт), розетка PSMP (порты каналов): ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
На что смотреть при подборе
Разнос частотЧастоты передачи и приёма вашей сети — в полосах фильтров дуплексера, с учётом разноса между ними.
Что проверить до заказа.
ПотериПрибавьте не более 0,4–2,5 дБ к затуханию кабеля, когда считаете уровень на антеннах.
МощностьСумма мощностей всех передатчиков не должна превышать допустимую для ДУ-Ф-6.
РазъёмыОтветные разъёмы и перемычки берут под разъёмы модели — см. таблицу характеристик.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДУ-Ф-6.
- КАДАММ ДУ-1710/2155: вносимые потери не более 1,2 дБ; возвратные потери не менее 18 дБ.
- КАДАММ ДУ-1800: вносимые потери не более 1,8 дБ.
- КАДАММ ДУ-2100: вносимые потери не более 0,7 дБ (центр), не более 1,5 (край); возвратные потери не менее 20 дБ (КСВН не более 1,23).
Модели серии сравнивают прежде всего по полосе и параметру «полосы приёма и передачи», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДУ-Ф-6 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДУ-Ф-6 | ДУ-1710/2155 | ДУ-1800 | ДУ-2100 | ДУ-2560/2690 |
|---|---|---|---|---|---|
| Рабочие полосы | 850–5875 МГц (каналы — по исполнению) | 1710–1755 и 2110–2155 МГц | RX 1710–1785 / TX 1805–1880 МГц | RX 1920–1980 / TX 2110–2170 МГц | 2560–2590 и 2670–2690 МГц |
| Вносимые потери | ≤0,4–2,5 дБ (по исполнению) | ≤1,2 дБ | ≤1,8 дБ | ≤0,7 дБ (центр), ≤1,5 (край) | ≤1,5 дБ |
| Развязка | ≥20–115 дБ (по исполнению) | — | — | — | ≥70 дБ |
| Возвратные потери | ≥10–20 дБ (по исполнению) | ≥18 дБ | ≥20 дБ при 25 °C, ≥18 дБ во всём диапазоне температур (КСВН ≤1,23 / ≤1,29) | ≥20 дБ (КСВН ≤1,23) | ≥18 дБ |
| Мощность | 10–300 Вт средняя (по исполнению) | 100 Вт (максимальная) | тракт TX: до 80 Вт средняя, до 500 Вт пиковая; тракт RX: до 10 Вт средняя, до 100 Вт пиковая | до 60 Вт средняя, менее 500 Вт пиковая (тракт TX — антенна) | 10 Вт (максимальная) |
| Габариты | по исполнению, см. таблицу | — | 189×153×50 мм | 517×410×49 мм | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Когда выбирают Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-6: Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Дуплексный фильтр КАДАММ ДУ-Ф-6
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДУ-Ф-6 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
