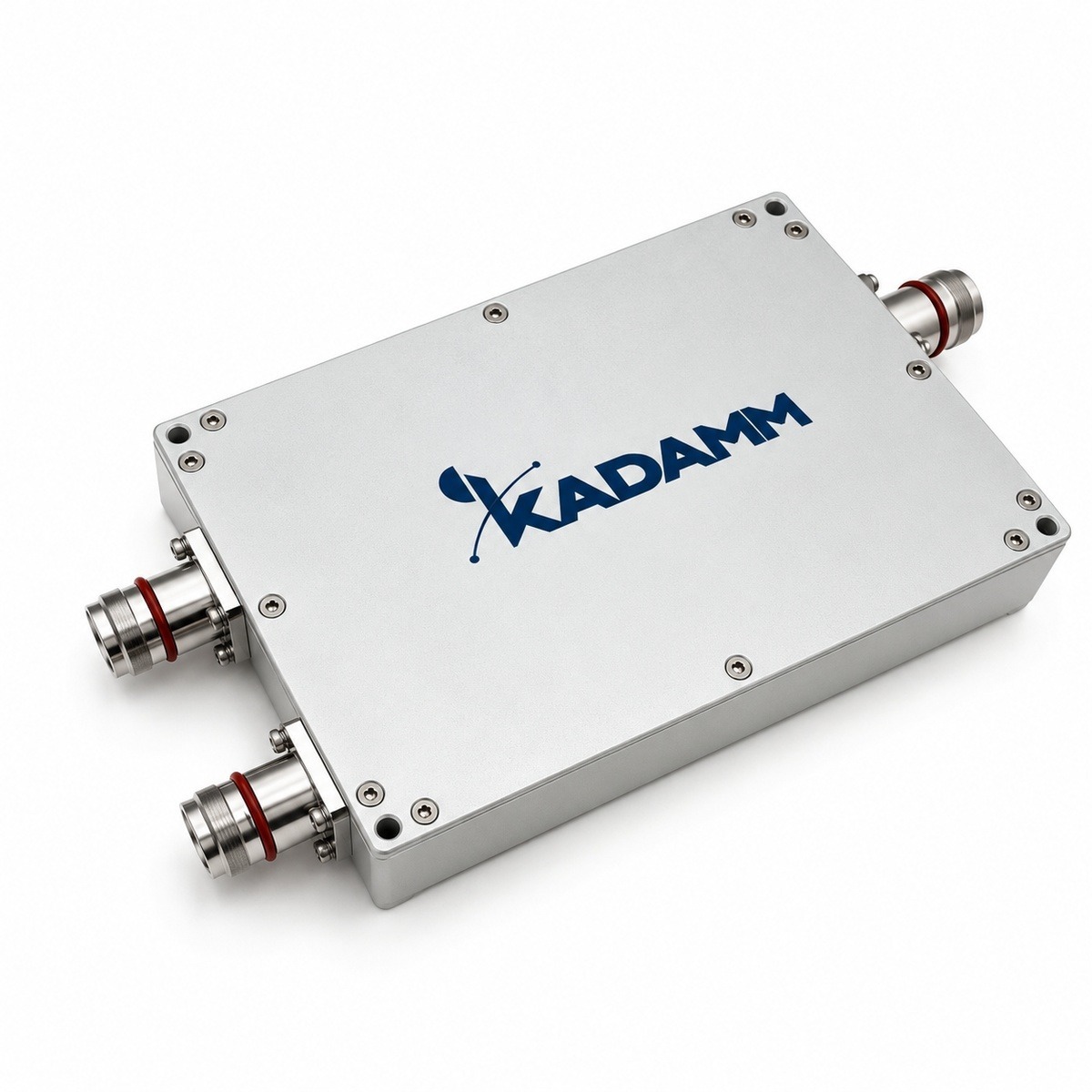

Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-1 — 433,05–960 МГц

Name: Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-1 — 433,05–960 МГц
Brand: КАДАММ
SKU: ДУ-Ф-1

Производитель:КАДАММ

Артикул: ДУ-Ф-1

Техническое описание KADAMM ДУ-Ф-1

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Дуплексный фильтр

Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-1 — 433,05–960 МГц

Дуплексный фильтр: .

≤0,5–4,5 дБ≥14–20 дБ

▤

Подберём Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-1 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

≤0,5–4,5 дБ

Вносимые потери

≥14–20 дБ

КСВН

О модели

KADAMM ДУ-Ф-1 — дуплексный фильтр. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.

Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.

В серии 48 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.

Дуплексный фильтр: .

Конструкция и материалы

Из чего собран узел и как он защищён.

Габариты: по исполнению, см. таблицу.
Разъёмы: по исполнению: розетка SMA; розетка N; розетка N (по заказу SMA); розетка SMB; розетка N (антенный порт), розетка SMA (порты каналов); вилка SMB; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.

Технические характеристики

Паспортные параметры модели по группам.

В спецификациях модель указывают как «дуплексер (фильтр дуплексный) коаксиальный».

Электрические параметры

Параметр	Значение
Рабочие полосы	433,05–960 МГц (каналы — по исполнению)
Вносимые потери	≤0,5–4,5 дБ (по исполнению)
Развязка	≥40–115 дБ (по исполнению)
Возвратные потери	≥14–20 дБ (по исполнению)
Мощность	5–200 Вт средняя (по исполнению)
Волновое сопротивление	50 Ом

Конструкция и условия работы

Параметр	Значение
Разъёмы	по исполнению: розетка SMA; розетка N; розетка N (по заказу SMA); розетка SMB; розетка N (антенный порт), розетка SMA (порты каналов); вилка SMB
Габариты	по исполнению, см. таблицу
Рабочая температура	−20 … +50 °C (ДУ-806/866-N); для остальных исполнений уточняйте у менеджера

Соответствие нормативной базе

Параметр	Значение
Наименование по номенклатуре РФ	Дуплексер (фильтр дуплексный) коаксиальный
Присоединительные размеры соединителей	тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход
Терминология и параметры	КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

Что значат главные строки таблицы для проектировщика — на цифрах этой модели.

Вносимые потери до 4,5 дБВерхняя граница потерь по исполнениям: даже при 4,5 дБ на выход проходит 35,5 % мощности. Для конкретного исполнения значение — в таблице.

Развязка не менее 40 дБНижняя граница развязки: при несущей 43 дБм на соседнем порту окажется не больше 3 дБм.

Возвратные потери не менее 14 дБЭто КСВН не более 1,5 и коэффициент отражения 0,200: обратно уходит не больше 4 % подведённой мощности.

Мощность по исполнениюРяд от 5 до 200 Вт — это от 37 до 53 дБм. Исполнение выбирают по сумме средних мощностей всех несущих с запасом.

Исполнения

Серия ДУ-Ф-1 выпускается в 48 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.

Артикул	Каналы / Потери / Развязка / Согласование / Мощность / Разъёмы / Габариты
КАДАММ ДУ-433,05/928-SMA	433,05–434,79 и 863–928 МГц / ≤0,5 дБ / ≥80 дБ / возвратные потери ≥15 дБ / 10 Вт / розетка SMA / 205×100×40 мм
КАДАММ ДУ-433,05/928-SMA-2	433,05–434,79 и 902–928 МГц / ≤0,5 дБ / ≥80 дБ / возвратные потери ≥15 дБ / 10 Вт / розетка SMA / 205×100×40 мм
КАДАММ ДУ-489/521-SMA	489–491 и 519–521 МГц / ≤4,2 дБ / ≥75 дБ / возвратные потери ≥20 дБ / 100 Вт / розетка SMA / 180×180×50 мм
КАДАММ ДУ-698/746-N	698–716 и 728–746 МГц / ≤1,1 дБ / ≥70 дБ / возвратные потери ≥18 дБ / 100 Вт / розетка N / 190×112×44 мм
КАДАММ ДУ-698/746-SMA	698–716 и 728–746 МГц / ≤1,5 дБ / ≥70 дБ / КСВН ≤1,30 / 50 Вт / розетка SMA / 121×160×46,5 мм
КАДАММ ДУ-703/803-SMA	703–748 и 758–803 МГц / ≤1,5 дБ / ≥60 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка SMA / 170×85×47 мм
КАДАММ ДУ-703/803-SMA-2	703–748 и 758–803 МГц / ≤0,8 дБ / ≥60 дБ / возвратные потери ≥17 дБ / 100 Вт / розетка SMA / 150×122×36 мм
КАДАММ ДУ-703/803-SMA-3	703–748 и 758–803 МГц / ≤1,5 дБ / ≥80 дБ / возвратные потери ≥17 дБ / 50 Вт / розетка SMA / 132×110,5×33,5 мм
КАДАММ ДУ-733/791-SMA	733–736 и 788–791 МГц / ≤1,5 дБ / ≥65 дБ / возвратные потери ≥20 дБ / 10 Вт / розетка SMA / 145×106×35 мм
КАДАММ ДУ-746/787-N	746–756 и 777–787 МГц / ≤1 дБ / ≥70 дБ / возвратные потери ≥18 дБ / 100 Вт / розетка N / 160×112×44 мм
КАДАММ ДУ-746/787-N-4	746–756 и 777–787 МГц / ≤1 дБ / — / КСВН ≤1,30 / 50 Вт / розетка N (по заказу SMA) / —
КАДАММ ДУ-757/930-N	757–788 и 900–930 МГц / ≤0,5 дБ / ≥70 дБ / возвратные потери ≥15 дБ / 5 Вт / розетка N / 137×60×32 мм
КАДАММ ДУ-758/798-SMA	758–768 и 788–798 МГц / ≤1,5 дБ / ≥90 дБ / возвратные потери ≥15 дБ / 50 Вт / розетка SMA / 140×90×35 мм
КАДАММ ДУ-758/806-SMA	758–776 и 788–806 МГц / ≤2 дБ / ≥80 дБ / возвратные потери ≥18 дБ / 100 Вт / розетка SMA / 160×150×36 мм
КАДАММ ДУ-758/869-SMA	758–776 и 788–824 и 851–869 МГц / ≤2 дБ / ≥80 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка SMA / 183×164×36 мм
КАДАММ ДУ-763/805-SMA	763–775 и 793–805 МГц / ≤1,3 дБ / ≥95 дБ / возвратные потери ≥16 дБ / 100 Вт / розетка SMA / 230×70×36 мм
КАДАММ ДУ-763/805-SMA-2	763–775 и 793–805 МГц / ≤4,5 дБ / ≥115 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка SMA / 200×132×36 мм
КАДАММ ДУ-791/862-N	791–821 и 832–862 МГц / ≤1 дБ / ≥60 дБ / возвратные потери ≥15 дБ / 10 Вт / розетка N / 220×110×33 мм
КАДАММ ДУ-791/862-SMA	791–821 и 832–862 МГц / ≤1,2 дБ / ≥90 дБ / возвратные потери ≥15 дБ / 200 Вт / розетка SMA / 160×105×44 мм
КАДАММ ДУ-791/862-SMA-4	791–821 и 832–862 МГц / ≤1 дБ / ≥80 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка SMA / 197×144×36 мм
КАДАММ ДУ-806/860-SMA	806–815 и 851–860 МГц / ≤2,5 дБ / ≥85 дБ / возвратные потери ≥14 дБ / 15 Вт / розетка SMA / 206×127×36 мм
КАДАММ ДУ-806/860-SMA-2	806–815 и 851–860 МГц / ≤3 дБ / ≥80 дБ / возвратные потери ≥14 дБ / 15 Вт / розетка SMA / 128×128×36 мм
КАДАММ ДУ-806/860-SMA-3	806–815 и 851–860 МГц / ≤4,2 дБ / ≥85 дБ / возвратные потери ≥14 дБ / 15 Вт / розетка SMA / 206×127×36 мм
КАДАММ ДУ-806/866-N	806–821 и 851–866 МГц / ≤0,8 дБ / ≥80 дБ / КСВН ≤1,50 / 100 Вт / розетка N / 200×180×45 мм
КАДАММ ДУ-806/866-SMA	806–821 и 851–866 МГц / ≤1 дБ / ≥90 дБ / КСВН ≤1,25 / 50 Вт / розетка SMA / 192×62×47 мм
КАДАММ ДУ-806/869-SMA	806–824 и 851–869 МГц / ≤1 дБ / ≥80 дБ / возвратные потери ≥18 дБ / 25 Вт / розетка SMA / 134×130,5×36 мм
КАДАММ ДУ-806/869-SMB	806–824 и 851–869 МГц / ≤1,3 дБ / ≥80 дБ / возвратные потери ≥16 дБ / 25 Вт / розетка SMB / 160×150×36 мм
КАДАММ ДУ-806/870-SMA	806–825 и 851–870 МГц / ≤1,5 дБ / ≥65 дБ / возвратные потери ≥20 дБ / 10 Вт / розетка SMA / 145×106×35 мм
КАДАММ ДУ-814/894-N	814–849 и 859–894 МГц / ≤1,1 дБ / ≥70 дБ / возвратные потери ≥18 дБ / 100 Вт / розетка N / 175×145×44 мм
КАДАММ ДУ-814/894-SMA	814–849 и 859–894 МГц / ≤1 дБ / ≥60 дБ / возвратные потери ≥17 дБ / 100 Вт / розетка SMA / 150×122×36 мм
КАДАММ ДУ-815/890-SMA	815–845 и 860–890 МГц / ≤1,2 дБ / ≥85 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка SMA / 192×88×50 мм
КАДАММ ДУ-824/894-N	824–849 и 869–894 МГц / ≤1,1 дБ / ≥80 дБ / возвратные потери ≥20 дБ / 80 Вт / розетка N (антенный порт), розетка SMA (порты каналов) / 124×120×47 мм
КАДАММ ДУ-824/915-N	824–834 и 880–915 МГц / ≤1 дБ / ≥80 дБ / возвратные потери ≥15 дБ / 100 Вт / розетка N (антенный порт), розетка SMA (порты каналов) / 140×100×34 мм
КАДАММ ДУ-873/925-N	873–880 и 918–925 МГц / ≤2 дБ / ≥85 дБ / возвратные потери ≥20 дБ / 50 Вт / розетка N / 272×96×50 мм
КАДАММ ДУ-876/930-N	876–880 и 921–930 МГц / ≤1,2 дБ / ≥90 дБ / возвратные потери ≥20 дБ / 50 Вт / розетка N / 174×72×57 мм
КАДАММ ДУ-880/934-SMA	880–889 и 930–934 МГц / ≤2 дБ / ≥90 дБ / возвратные потери ≥19 дБ / 50 Вт / розетка SMA / 178×94×48 мм
КАДАММ ДУ-880/960-N	880–915 и 925–960 МГц / ≤1 дБ / ≥60 дБ / возвратные потери ≥15 дБ / 10 Вт / розетка N / 220×110×33 мм
КАДАММ ДУ-880/960-SMA	880–915 и 925–960 МГц / ≤1,5 дБ / ≥90 дБ / возвратные потери ≥15 дБ / 20 Вт / розетка SMA / 150×100×43 мм
КАДАММ ДУ-885/934-SMA	885–889 и 930–934 МГц / ≤1 дБ / ≥70 дБ / возвратные потери ≥16 дБ / 25 Вт / розетка SMA / 158×82×43,5 мм
КАДАММ ДУ-885/934-SMA-2	885–889 и 930–934 МГц / ≤1,1 дБ / ≥90 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка SMA / 178×82×43,5 мм
КАДАММ ДУ-885/934-SMA-3	885–889 и 930–934 МГц / ≤1,8 дБ / ≥70 дБ / возвратные потери ≥19 дБ / 50 Вт / розетка SMA / 178×94×77 мм
КАДАММ ДУ-885/934-SMA-4	885–889 и 930–934 МГц / ≤2 дБ / ≥70 дБ / возвратные потери ≥16 дБ / 25 Вт / розетка SMA / 178×82×43,5 мм
КАДАММ ДУ-890/960-SMA	890–915 и 935–960 МГц / ≤1,5 дБ / ≥60 дБ / возвратные потери ≥18 дБ / 25 Вт / розетка SMA / 125×88×34 мм
КАДАММ ДУ-890/960-SMA-4	890–915 и 935–960 МГц / ≤1,5 дБ / ≥80 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка SMA / 192×88×40 мм
КАДАММ ДУ-901/931-SMB	901–902 и 930–931 МГц / ≤2,5 дБ / — / возвратные потери ≥20 дБ / 50 Вт / вилка SMB / 108×50×31 мм
КАДАММ ДУ-902,2/927,6-SMA	902,2–915 и 923,2–927,6 МГц / ≤3 дБ / ≥40 дБ / возвратные потери ≥14 дБ / 10 Вт / розетка SMA / 140×115×36 мм
КАДАММ ДУ-902,3/927,5-SMA	902,3–914,9 и 923,3–927,5 МГц / ≤2 дБ / ≥60 дБ / возвратные потери ≥14 дБ / 10 Вт / розетка SMA / 105,4×105,4×55 мм
КАДАММ ДУ-930/941-SMB	930–931 и 940–941 МГц / ≤2,5 дБ / — / возвратные потери ≥20 дБ / 50 Вт / вилка SMB / 108×50×31 мм

Применение

Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.

Где узел стоит в тракте.

Дуплексер ставят между приёмопередатчиком и антенной, когда приём и передача идут через одну антенну, а также в репитерах и на базовых станциях.

Сценарии по отраслям

Где модель применяют чаще всего.

DAS в зданияхТорговые и бизнес-центры, больницы, паркинги: ДУ-Ф-1 входит в пассивную часть распределённой системы между источником сигнала и антеннами.

Схема включения

Как модель включается в тракт.

Сигнал каждой полосы теряет на проходе не более 0,5–4,5 дБ (по исполнению).

Монтаж и подключение

Что учесть при установке и подключении.

Под крепёж учитывайте габариты по исполнению, см. таблицу.
Разъёмы по исполнению: розетка SMA; розетка N; розетка N (по заказу SMA); розетка SMB; розетка N (антенный порт), розетка SMA (порты каналов); вилка SMB: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.

На что смотреть при подборе

Разнос частотЧастоты передачи и приёма вашей сети — в полосах фильтров дуплексера, с учётом разноса между ними.

Что проверить до заказа.

ПотериПрибавьте не более 0,5–4,5 дБ к затуханию кабеля, когда считаете уровень на антеннах.

МощностьСумма мощностей всех передатчиков не должна превышать допустимую для ДУ-Ф-1.

РазъёмыОтветные разъёмы и перемычки берут под разъёмы модели — см. таблицу характеристик.

Чем отличается от похожих

Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДУ-Ф-1.

КАДАММ ДУ-1710/2155: вносимые потери не более 1,2 дБ; возвратные потери не менее 18 дБ.
КАДАММ ДУ-1800: вносимые потери не более 1,8 дБ.
КАДАММ ДУ-2100: вносимые потери не более 0,7 дБ (центр), не более 1,5 (край); возвратные потери не менее 20 дБ (КСВН не более 1,23).

Модели серии сравнивают прежде всего по полосе и параметру «полосы приёма и передачи», затем — по мощности и разъёмам.

Сравнение с похожими моделями KADAMM

Таблица сводит ДУ-Ф-1 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.

Параметр	ДУ-Ф-1	ДУ-1710/2155	ДУ-1800	ДУ-2100	ДУ-2560/2690
Рабочие полосы	433,05–960 МГц (каналы — по исполнению)	1710–1755 и 2110–2155 МГц	RX 1710–1785 / TX 1805–1880 МГц	RX 1920–1980 / TX 2110–2170 МГц	2560–2590 и 2670–2690 МГц
Вносимые потери	≤0,5–4,5 дБ (по исполнению)	≤1,2 дБ	≤1,8 дБ	≤0,7 дБ (центр), ≤1,5 (край)	≤1,5 дБ
Развязка	≥40–115 дБ (по исполнению)	—	—	—	≥70 дБ
Возвратные потери	≥14–20 дБ (по исполнению)	≥18 дБ	≥20 дБ при 25 °C, ≥18 дБ во всём диапазоне температур (КСВН ≤1,23 / ≤1,29)	≥20 дБ (КСВН ≤1,23)	≥18 дБ
Мощность	5–200 Вт средняя (по исполнению)	100 Вт (максимальная)	тракт TX: до 80 Вт средняя, до 500 Вт пиковая; тракт RX: до 10 Вт средняя, до 100 Вт пиковая	до 60 Вт средняя, менее 500 Вт пиковая (тракт TX — антенна)	10 Вт (максимальная)
Габариты	по исполнению, см. таблицу	—	189×153×50 мм	517×410×49 мм	—
Карточка	эта модель	Открыть	Открыть	Открыть	Открыть

Когда выбирают Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-1: Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.

Документация и поставка

Что входит в поставку и как получить расчёт.

Комплект

Дуплексный фильтр КАДАММ ДУ-Ф-1
паспорт изделия
сертификаты и декларации — по запросу

Документы и расчёт

Техническое описание серии ДУ-Ф-1 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.

Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.

KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.

Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».

Вопросы и ответы

Короткие ответы на частые вопросы о модели.

Подойдёт ли дуплексер для моих частот?+

Частоты передачи и приёма должны лежать в полосах его фильтров, а разнос между ними — не меньше минимального для модели.

Пришлите частоты сети — инженеры KADAMM подберут исполнение и настройку.

Какие документы есть на КАДАММ ДУ-Ф-1?+

Техническое описание серии и каталог — в блоке документов; сертификаты и декларации высылаем по запросу.

Сколько теряет сигнал в КАДАММ ДУ-Ф-1?+

На проход — не более 0,5–4,5 дБ. Эту величину прибавляют к затуханию кабелей и других узлов, когда считают уровень на антеннах.

На какую мощность рассчитан КАДАММ ДУ-Ф-1?+

Допустимая мощность — 5–200 Вт средняя. В расчёт берут сумму мощностей всех передатчиков, которые работают через узел.

Чем отличаются КАДАММ ДУ-Ф-1 и КАДАММ ДУ-1710/2155?+

Главное — вносимые потери не более 1,2 дБ; возвратные потери не менее 18 дБ. Полное сравнение — в таблице выше.

Какое волновое сопротивление у КАДАММ ДУ-Ф-1?+

Волновое сопротивление — 50 Ом: модель стыкуется с оборудованием и кабелями тракта 50 Ом без согласующих узлов.

Можно ли заказать КАДАММ ДУ-Ф-1 в исполнении, которого нет в таблице?+

Да, это обсуждается при заказе: другие разъёмы, крепление или полосы назовите менеджеру — инженер KADAMM подтвердит, можно ли их сделать, и какие будут параметры.

Как проверить КАДАММ ДУ-Ф-1 при получении?+

Сверьте артикул и разъёмы с заказом и паспортом изделия, осмотрите корпус и разъёмы; перед включением в тракт измерьте КСВН и потери анализатором цепей в рабочей полосе.

Как заказать расчёт тракта с КАДАММ ДУ-Ф-1?+

Пришлите схему объекта, перечень систем и мощности источников на info@kadamm.com или позвоните 8-499-213-05-16 — посчитаем уровни по линии и подберём узлы KADAMM.

Другие модели этого раздела каталога KADAMM: Дуплексные фильтры (дуплексеры) →
Как выбирать такие узлы — статья в блоге KADAMM →

Подбор КАДАММ ДУ-Ф-1 под ваш тракт
