KADAMM · Дуплексный фильтр

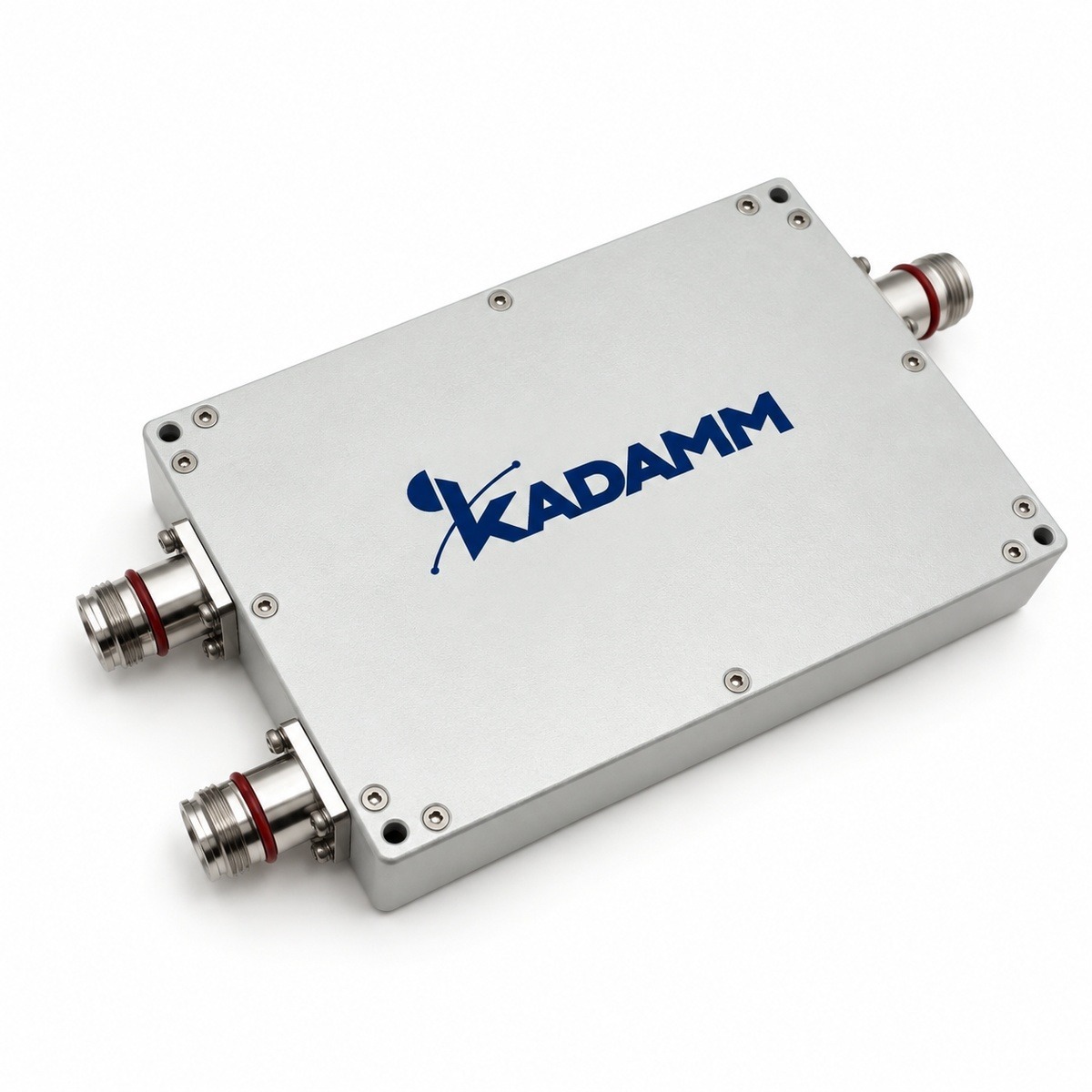

Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-0,5 — 152–521 МГц
Дуплексный фильтр: .
≤0,5–5,2 дБ≥15–21 дБ
▤
Подберём Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-0,5 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →≤0,5–5,2 дБ
Вносимые потери
≥15–21 дБ
КСВН
О модели
KADAMM ДУ-Ф-0,5 — дуплексный фильтр. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
В серии 59 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Дуплексный фильтр: .
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: по исполнению, см. таблицу.
- Разъёмы: по исполнению: розетка SMA; розетка N (по заказу SMA); розетка N (антенный порт), розетки SMA (порты RX, TX); уточняйте у менеджера; розетка N; розетка SMA (по заказу N); розетка 7-16, розетка N; розетка SMA (по заказу N, QMA); розетка 7-16; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10; розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); вилка SMB; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки; присоединительные размеры — по IEC 61169-16.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «дуплексер (фильтр дуплексный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 152–521 МГц (каналы — по исполнению) |
| Вносимые потери | ≤0,5–5,2 дБ (по исполнению) |
| Развязка | ≥40–100 дБ (по исполнению) |
| Возвратные потери | ≥15–21 дБ (по исполнению) |
| Мощность | 10–200 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: розетка SMA; розетка N (по заказу SMA); розетка N (антенный порт), розетки SMA (порты RX, TX); уточняйте у менеджера; розетка N; розетка SMA (по заказу N); розетка 7-16, розетка N; розетка SMA (по заказу N, QMA); розетка 7-16; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10; розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); вилка SMB |
| Габариты | по исполнению, см. таблицу |
| Рабочая температура | −20 … +55 °C (ДУ-152/174-SMA); для остальных исполнений уточняйте у менеджера |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4); SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Вносимые потери до 5,2 дБВерхняя граница потерь по исполнениям: даже при 5,2 дБ на выход проходит 30,2 % мощности. Для конкретного исполнения значение — в таблице.
Развязка не менее 40 дБНижняя граница развязки: при несущей 43 дБм на соседнем порту окажется не больше 3 дБм.
Возвратные потери не менее 15 дБЭто КСВН не более 1,43 и коэффициент отражения 0,178: обратно уходит не больше 3,2 % подведённой мощности.
Мощность по исполнениюРяд от 10 до 200 Вт — это от 40 до 53 дБм. Исполнение выбирают по сумме средних мощностей всех несущих с запасом.
Исполнения
Серия ДУ-Ф-0,5 выпускается в 59 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Каналы / Потери / Развязка / Согласование / Мощность / Разъёмы / Габариты |
|---|---|
| КАДАММ ДУ-152/174-SMA | 152–158 и 168–174 МГц / ≤2 дБ / ≥80 дБ / КСВН ≤1,30 / 50 Вт / розетка SMA / 205×120×58 мм |
| КАДАММ ДУ-153,5/159,5-N | 153,5–154,5 и 158,5–159,5 МГц / ≤3 дБ / ≥75 дБ / КСВН ≤1,30 / 50 Вт / розетка N (по заказу SMA) / 180×144×65 мм |
| КАДАММ ДУ-158/164,5-N | 158–160 и 162,5–164,5 МГц / ≤1,5 дБ / ≥75 дБ / КСВН ≤1,30 / 200 Вт / розетка N (антенный порт), розетки SMA (порты RX, TX) / 290×219×149 мм |
| КАДАММ ДУ-167,1/174,25-SMA | 167,1–169,65 и 171,7–174,25 МГц / ≤3,5 дБ / ≥80 дБ / КСВН ≤1,30 / 50 Вт / розетка SMA / 195×125×62 мм |
| КАДАММ ДУ-222/236 | 222–226 и 232–236 МГц / ≤2 дБ / ≥80 дБ / КСВН ≤1,25 / 50 Вт / уточняйте у менеджера / 162×162×120 мм |
| КАДАММ ДУ-335/470-N | 335–345 и 455–470 МГц / ≤0,8 дБ / ≥80 дБ / возвратные потери ≥17,7 дБ / 100 Вт / розетка N / 185×95×61 мм |
| КАДАММ ДУ-338,55/344,05-N | 338,55–339,05 и 343,55–344,05 МГц / ≤2 дБ / ≥80 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка N (по заказу SMA) / 177,5×134,5×85 мм |
| КАДАММ ДУ-380/392-N | 380–382 и 390–392 МГц / ≤1,5 дБ / ≥85 дБ / КСВН ≤1,30 / 200 Вт / розетка N / 200×160×74 мм |
| КАДАММ ДУ-380/392-SMA | 380–382 и 390–392 МГц / ≤2 дБ / ≥85 дБ / КСВН ≤1,30 / 50 Вт / розетка SMA (по заказу N) / 177×98×75 мм |
| КАДАММ ДУ-380/395-716 | 380–385 и 390–395 МГц / ≤1,4 дБ / ≥90 дБ / возвратные потери ≥20 дБ / 30 Вт / розетка 7-16, розетка N / 289×99×58 мм |
| КАДАММ ДУ-380/395-SMA | 380–385 и 390–395 МГц / ≤2 дБ / ≥85 дБ / КСВН ≤1,30 / 100 Вт / розетка SMA (по заказу N, QMA) / 177×134×85 мм |
| КАДАММ ДУ-380/395-SMA-2 | 380–385 и 390–395 МГц / ≤2 дБ / ≥65 дБ / КСВН ≤1,35 / 50 Вт / розетка SMA / 180×98×70 мм |
| КАДАММ ДУ-380/396,5-716 | 380–386,5 и 390–396,5 МГц / ≤1,7 дБ / ≥65 дБ / возвратные потери ≥18 дБ / 150 Вт / розетка 7-16 / 265×150×61 мм |
| КАДАММ ДУ-380/396,5-716-2 | 380–386,5 и 390–396,5 МГц / ≤1,2 дБ / ≥65 дБ / возвратные потери ≥19 дБ / 200 Вт / розетка 7-16 / 483×190×66 мм |
| КАДАММ ДУ-380/396,5-N | 380–386,5 и 390–396,5 МГц / ≤2 дБ / ≥65 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка N (антенный порт), розетка SMA (порты каналов) / 145×106×72 мм |
| КАДАММ ДУ-380/396,5-N-2 | 380–386,5 и 390–396,5 МГц / ≤2,7 дБ / ≥65 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка N / 227×117×72 мм |
| КАДАММ ДУ-380/396,5-N-3 | 380–386,5 и 390–396,5 МГц / ≤2 дБ / ≥75 дБ / возвратные потери ≥15 дБ / 100 Вт / розетка N (антенный порт), розетка SMA (порты каналов) / 242×150×63 мм |
| КАДАММ ДУ-380/396,5-SMA | 380–386,5 и 390–396,5 МГц / ≤2 дБ / ≥65 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка SMA / 145×106×72 мм |
| КАДАММ ДУ-380/396,5-SMA-4 | 380–386,5 и 390–396,5 МГц / ≤2,5 дБ / ≥80 дБ / КСВН ≤1,30 / 100 Вт / розетка SMA (по заказу N, QMA) / 177×134×85 мм |
| КАДАММ ДУ-380/425-SMA | 380–386,5 и 390–396,5 и 410–415 и 420–425 МГц / ≤1,8 дБ / ≥65 дБ / возвратные потери ≥16 дБ / 20 Вт / розетка SMA / 290×106×73 мм |
| КАДАММ ДУ-380/430-N | 380–400 и 410–430 МГц / ≤0,8 дБ / ≥60 дБ / возвратные потери ≥15 дБ / 20 Вт / розетка N / 177×144×51 мм |
| КАДАММ ДУ-380/465-SMA | 380–385 и 450–455 и 390–395 и 460–465 МГц / ≤1,8 дБ / ≥65 дБ / возвратные потери ≥16 дБ / 20 Вт / розетка SMA / 276×106×76 мм |
| КАДАММ ДУ-380/470-4.3-10 | 380–395 и 410–470 МГц / ≤0,5 дБ / ≥50 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка 4.3-10 / 230×130×51 мм |
| КАДАММ ДУ-380/470-4.3-10-2 | 380–400 и 410–470 МГц / ≤0,7 дБ / ≥55 дБ / возвратные потери ≥21 дБ / 50 Вт / розетка 4.3-10 / 238×200×60 мм |
| КАДАММ ДУ-380/470-N | 380–400 и 410–470 МГц / ≤0,7 дБ / ≥40 дБ / возвратные потери ≥17 дБ / 50 Вт / розетка N / 220×136×61 мм |
| КАДАММ ДУ-380/470-SMA | 380–386,5 и 390–396,5 и 455–460 и 465–470 МГц / ≤1,9 дБ / ≥65 дБ / возвратные потери ≥16 дБ / 20 Вт / розетка SMA / 276×106×76 мм |
| КАДАММ ДУ-380/470-SMA-4 | 380–395 и 450–470 МГц / ≤1 дБ / ≥75 дБ / КСВН ≤1,30 / 30 Вт / розетка SMA / 197×91×68 мм |
| КАДАММ ДУ-385/400-SMA | 385–390 и 395–400 МГц / ≤2 дБ / ≥85 дБ / возвратные потери ≥20 дБ / 100 Вт / розетка SMA (по заказу N, QMA) / 177×134×76 мм |
| КАДАММ ДУ-399,5/410,5-N | 399,5–400,5 и 409,5–410,5 МГц / ≤1 дБ / ≥70 дБ / возвратные потери ≥20 дБ / 100 Вт / розетка N / 422×162×67 мм |
| КАДАММ ДУ-403/415-SMA | 403–405 и 413–415 МГц / ≤2 дБ / ≥80 дБ / КСВН ≤1,30 / 50 Вт / розетка SMA / 177×98×85 мм |
| КАДАММ ДУ-403/417-SMA | 403–405 и 415–417 МГц / ≤5,1 дБ / ≥85 дБ / возвратные потери ≥20 дБ / 100 Вт / розетка SMA / 180×180×50 мм |
| КАДАММ ДУ-410/425-N | 410–415 и 420–425 МГц / ≤2 дБ / ≥65 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка N / 145×106×72 мм |
| КАДАММ ДУ-410/425-N-2 | 410–415 и 420–425 МГц / ≤1 дБ / — / возвратные потери ≥17 дБ / 100 Вт / розетка N / 422×162×70 мм |
| КАДАММ ДУ-410/425-SMA | 410–415 и 420–425 МГц / ≤2 дБ / ≥85 дБ / КСВН ≤1,35 / 100 Вт / розетка SMA (по заказу N, QMA) / 177×134×76 мм |
| КАДАММ ДУ-410/427-SMA | 410–417 и 420–427 МГц / ≤1,7 дБ / ≥80 дБ / возвратные потери ≥20 дБ / 200 Вт / розетка SMA / 210×210×69 мм |
| КАДАММ ДУ-413/425-SMA | 413–415 и 423–425 МГц / ≤2 дБ / ≥80 дБ / КСВН ≤1,30 / 50 Вт / розетка SMA / 177×98×85 мм |
| КАДАММ ДУ-415/430-N | 415–420 и 425–430 МГц / ≤2 дБ / ≥65 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка N / 145×106×72 мм |
| КАДАММ ДУ-415/430-N-2 | 415–420 и 425–430 МГц / ≤1,5 дБ / ≥60 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка N / 132×191×51 мм |
| КАДАММ ДУ-415/430-SMA | 415–420 и 425–430 МГц / ≤2 дБ / ≥80 дБ / КСВН ≤1,30 / 100 Вт / розетка SMA / 177,5×134,5×85 мм |
| КАДАММ ДУ-418/425-4.3-10 | 418–420 и 423–425 МГц / ≤1,7 дБ / ≥50 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка 4.3-10 (антенный порт), розетка SMA (порты каналов) / 177×140×39 мм |
| КАДАММ ДУ-418/430-4.3-10 | 418–420 и 428–430 МГц / ≤1 дБ / ≥50 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка 4.3-10 (антенный порт), розетка SMA (порты каналов) / 170×135×39 мм |
| КАДАММ ДУ-418/430-N | 418–420 и 428–430 МГц / ≤1,5 дБ / ≥60 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка N (антенный порт), розетка SMA (порты каналов) / 170×135×39 мм |
| КАДАММ ДУ-419/433-SMA | 419–420 и 431–433 МГц / ≤5,1 дБ / ≥85 дБ / возвратные потери ≥20 дБ / 100 Вт / розетка SMA / 180×180×50 мм |
| КАДАММ ДУ-439,5/470,5-N | 439,5–440,5 и 469,5–470,5 МГц / ≤1 дБ / ≥70 дБ / возвратные потери ≥15 дБ / 100 Вт / розетка N / 210×162×70 мм |
| КАДАММ ДУ-448/472-SMA | 448–456 и 464–472 МГц / ≤2 дБ / ≥75 дБ / КСВН ≤1,30 / 50 Вт / розетка SMA / 240×84×78 мм |
| КАДАММ ДУ-449/471-SMA | 449–451 и 469–471 МГц / ≤4,2 дБ / ≥75 дБ / возвратные потери ≥20 дБ / 100 Вт / розетка SMA / 180×180×50 мм |
| КАДАММ ДУ-450/465-SMA | 450–455 и 460–465 МГц / ≤1,5 дБ / ≥85 дБ / возвратные потери ≥18 дБ / 100 Вт / розетка SMA (по заказу N, QMA) / 177×134×76 мм |
| КАДАММ ДУ-450/465-SMA-2 | 450–455 и 460–465 МГц / ≤1,5 дБ / ≥65 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка SMA / 260×84×68 мм |
| КАДАММ ДУ-452,5/467,5-4.3-10 | 452,5–457,5 и 462,5–467,5 МГц / ≤1,5 дБ / ≥100 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка 4.3-10 (антенный порт), розетка SMA (порты каналов) / 255×205×50 мм |
| КАДАММ ДУ-452,5/467,5-N | 452,5–457,5 и 462,5–467,5 МГц / ≤1,5 дБ / ≥100 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка N (антенный порт), розетка SMA (порты каналов) / 215×200×50 мм |
| КАДАММ ДУ-455/470-N | 455–460 и 465–470 МГц / ≤1,6 дБ / ≥90 дБ / возвратные потери ≥18 дБ / 50 Вт / розетка N / 220×135×66 мм |
| КАДАММ ДУ-460/470-SMA | 460–465 и 465–470 МГц / ≤5 дБ / ≥90 дБ / возвратные потери ≥18 дБ / 100 Вт / розетка SMA / 180×180×50 мм |
| КАДАММ ДУ-460,525/467,975-SMA | 460,525–462,975 и 465,525–467,975 МГц / ≤5,2 дБ / — / возвратные потери ≥18 дБ / 100 Вт / розетка SMA / 180×180×50 мм |
| КАДАММ ДУ-469/491-SMA | 469–471 и 489–491 МГц / ≤4,2 дБ / ≥75 дБ / возвратные потери ≥20 дБ / 100 Вт / розетка SMA / 180×180×50 мм |
| КАДАММ ДУ-469,5/490,5-SMA | 469,5–470,5 и 489,5–490,5 МГц / ≤4,9 дБ / ≥92 дБ / возвратные потери ≥20 дБ / 100 Вт / розетка SMA / 180×180×50 мм |
| КАДАММ ДУ-483,012/487,762-N | 483,0125–484,7625 и 486,0125–487,7625 МГц / ≤3 дБ / ≥80 дБ / возвратные потери ≥18 дБ / 20 Вт / розетка N / 441×265×154 мм |
| КАДАММ ДУ-489/521-SMA | 489–491 и 519–521 МГц / ≤4,2 дБ / ≥75 дБ / возвратные потери ≥20 дБ / 100 Вт / розетка SMA / 180×180×50 мм |
| КАДАММ ДУ-490,7/499,62-SMB | 490,7–491 и 496,3–496,62 и 493,7–494 и 499,3–499,62 МГц / ≤3,5 дБ / ≥83 дБ / возвратные потери ≥15 дБ / 10 Вт / вилка SMB / 325×245×129 мм |
| КАДАММ ДУ-498,5/512,5-N | 498,5–499,5 и 511,5–512,5 МГц / ≤4,9 дБ / ≥92 дБ / возвратные потери ≥20 дБ / 100 Вт / розетка N / 180×180×50 мм |
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Где узел стоит в тракте.
Дуплексер ставят между приёмопередатчиком и антенной, когда приём и передача идут через одну антенну, а также в репитерах и на базовых станциях.
Сценарии по отраслям
Где модель применяют чаще всего.
DAS в зданияхТорговые и бизнес-центры, больницы, паркинги: ДУ-Ф-0,5 входит в пассивную часть распределённой системы между источником сигнала и антеннами.
Схема включения
Как модель включается в тракт.
Сигнал каждой полосы теряет на проходе не более 0,5–5,2 дБ (по исполнению).
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению, см. таблицу.
- Разъёмы по исполнению: розетка SMA; розетка N (по заказу SMA); розетка N (антенный порт), розетки SMA (порты RX, TX); уточняйте у менеджера; розетка N; розетка SMA (по заказу N); розетка 7-16, розетка N; розетка SMA (по заказу N, QMA); розетка 7-16; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10; розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); вилка SMB: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
На что смотреть при подборе
Разнос частотЧастоты передачи и приёма вашей сети — в полосах фильтров дуплексера, с учётом разноса между ними.
Что проверить до заказа.
ПотериПрибавьте не более 0,5–5,2 дБ к затуханию кабеля, когда считаете уровень на антеннах.
МощностьСумма мощностей всех передатчиков не должна превышать допустимую для ДУ-Ф-0,5.
РазъёмыОтветные разъёмы и перемычки берут под разъёмы модели — см. таблицу характеристик.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДУ-Ф-0,5.
- КАДАММ ДУ-1710/2155: вносимые потери не более 1,2 дБ; возвратные потери не менее 18 дБ.
- КАДАММ ДУ-1800: вносимые потери не более 1,8 дБ.
- КАДАММ ДУ-2100: вносимые потери не более 0,7 дБ (центр), не более 1,5 (край); возвратные потери не менее 20 дБ (КСВН не более 1,23).
Модели серии сравнивают прежде всего по полосе и параметру «полосы приёма и передачи», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДУ-Ф-0,5 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДУ-Ф-0,5 | ДУ-1710/2155 | ДУ-1800 | ДУ-2100 | ДУ-2560/2690 |
|---|---|---|---|---|---|
| Рабочие полосы | 152–521 МГц (каналы — по исполнению) | 1710–1755 и 2110–2155 МГц | RX 1710–1785 / TX 1805–1880 МГц | RX 1920–1980 / TX 2110–2170 МГц | 2560–2590 и 2670–2690 МГц |
| Вносимые потери | ≤0,5–5,2 дБ (по исполнению) | ≤1,2 дБ | ≤1,8 дБ | ≤0,7 дБ (центр), ≤1,5 (край) | ≤1,5 дБ |
| Развязка | ≥40–100 дБ (по исполнению) | — | — | — | ≥70 дБ |
| Возвратные потери | ≥15–21 дБ (по исполнению) | ≥18 дБ | ≥20 дБ при 25 °C, ≥18 дБ во всём диапазоне температур (КСВН ≤1,23 / ≤1,29) | ≥20 дБ (КСВН ≤1,23) | ≥18 дБ |
| Мощность | 10–200 Вт средняя (по исполнению) | 100 Вт (максимальная) | тракт TX: до 80 Вт средняя, до 500 Вт пиковая; тракт RX: до 10 Вт средняя, до 100 Вт пиковая | до 60 Вт средняя, менее 500 Вт пиковая (тракт TX — антенна) | 10 Вт (максимальная) |
| Габариты | по исполнению, см. таблицу | — | 189×153×50 мм | 517×410×49 мм | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Когда выбирают Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-0,5: Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Дуплексный фильтр КАДАММ ДУ-Ф-0,5
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДУ-Ф-0,5 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
