Дуплексер: 138–156 МГц.
Что представляет собой устройство

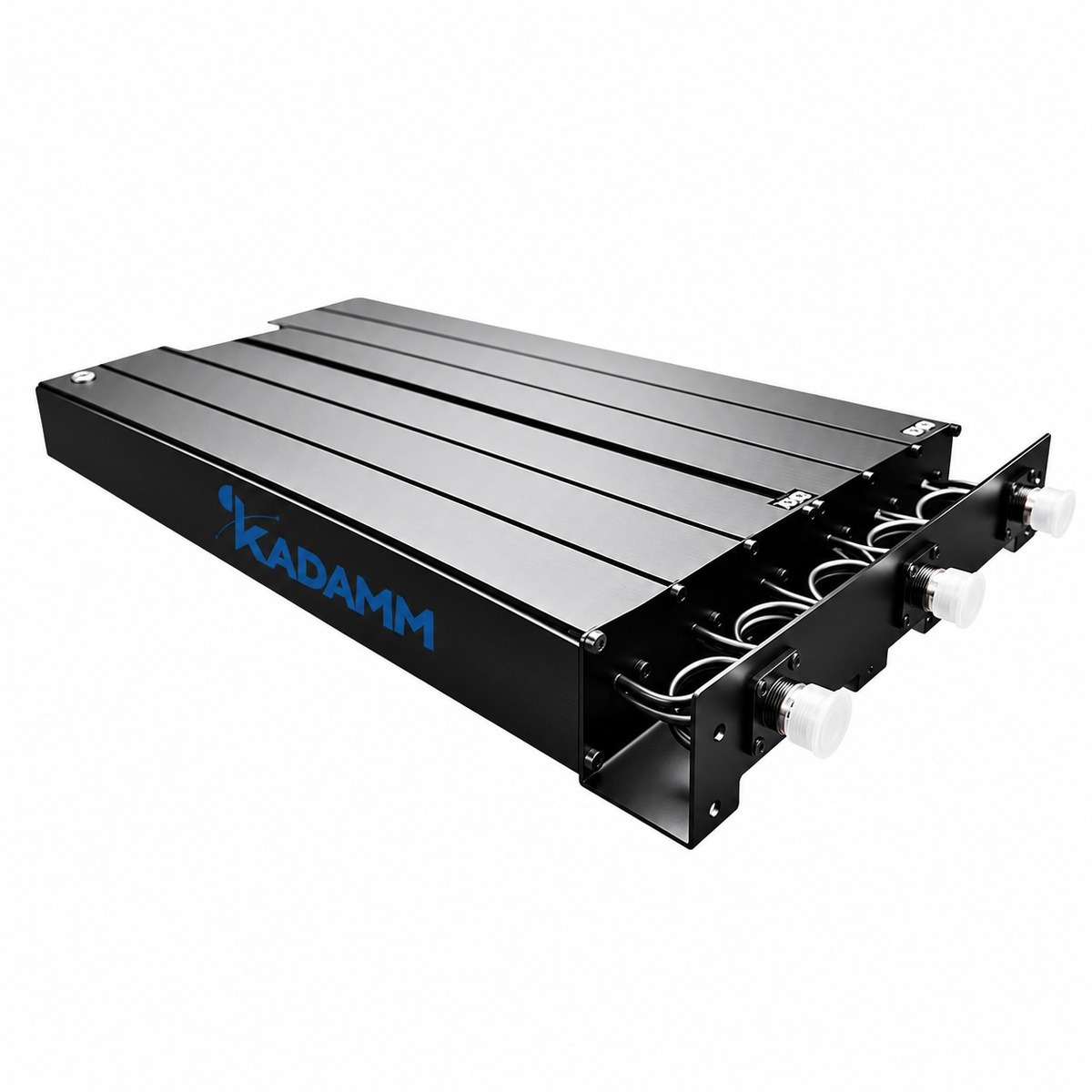

KADAMM ДУ-136/174-5,7-150 — дуплексер диапазона 138–156 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: 80 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: вносимое ослабление — 1,2 дБ; КСВН — ≤1,50; допустимая мощность — 150 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N или BNC (розетка); размеры — 519,5 × 249 × 45 мм (±0,5 мм); масса — 3 кг; рабочая температура — −20…+50 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 138–156 МГц, у ДУ-136/174-5,7-350 — 136–174 МГц
- Разъём N или BNC (розетка), у ДУ-136/174-5,7-350 — N (розетка)
- Легче на 14,5 кг (3 кг и 17,5 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 138–156 МГц, у ДУ-Р-30/170 — 30–120 и 136–170 МГц
- Разъём N или BNC (розетка), у ДУ-Р-30/170 — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 138–156 МГц, у ДУ-138/960 — 138–520 и 698–960 МГц
- Разъём N или BNC (розетка), у ДУ-138/960 — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДУ-136/174-5,7-150 с запасом по краям.
Согласование ДУ-136/174-5,7-150 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 138–156 МГц |
| Мощность | 150 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 1,2 дБ |
| КСВН | ≤1,50 |
| Развязка / подавление | 80 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N или BNC (розетка) |
| Габариты | 519,5 × 249 × 45 мм (±0,5 мм) |
| Масса | 3 кг |
| Температура эксплуатации | −20…+50 °C |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДУ-136/174-5,7-150.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДУ-136/174-5,7-150.
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Перед заказом KADAMM ДУ-136/174-5,7-150 сверьте с проектом:
- Частоты оборудования — внутри 138–156 МГц
- Разъёмы — N или BNC (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N или BNC (розетка).
- Разъёмы ДУ-136/174-5,7-150 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДУ-136/174-5,7-150 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДУ-136/174-5,7-150 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДУ-136/174-5,7-150 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДУ-136/174-5,7-150 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДУ-136/174-5,7-150 | KADAMM ДУ-136/174-5,7-350 | KADAMM ДУ-Р-30/170 | KADAMM ДУ-138/960 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 138–156 МГц | 136–174 МГц | 30–120 и 136–170 МГц | 138–520 и 698–960 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 3 кг | 17,5 кг | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
