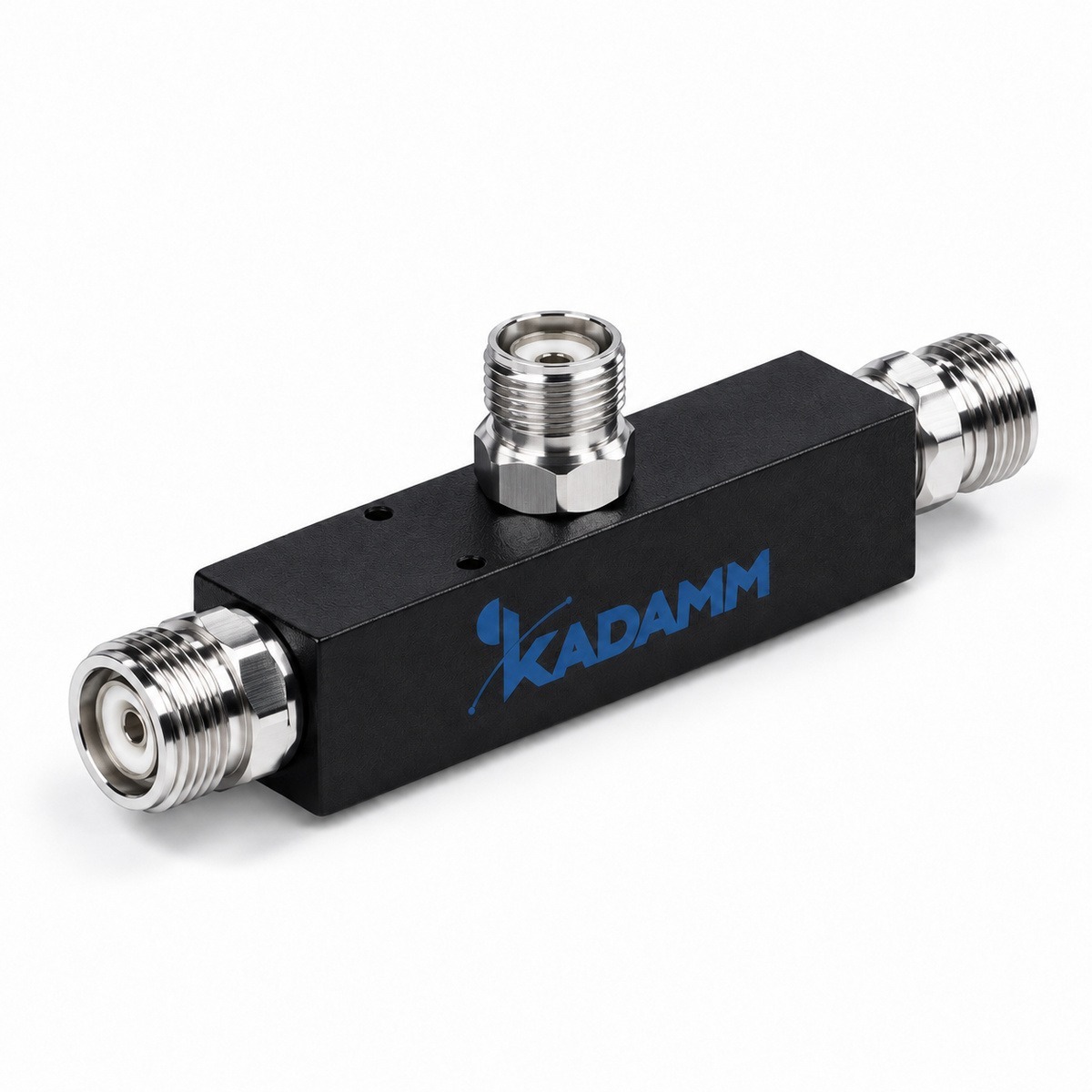

Ответвители неравноплечие (тапперы) серии КАДАММ ДН-698/3800-43 — 2:1…1000:1, 698–1400 / 1700–3800 МГц

KADAMM ДН-698/3800-43 — неравноплечий ответвитель (таппер) диапазона 698–1400 / 1700–3800 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход, а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.

Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.

Основные параметры тракта: КСВН — ≤1,30; допустимая мощность — 300 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.

Интермодуляция — ≤−160 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.

Конструкция и монтаж: разъёмы — розетка 4.3-10; исполнение — IP67 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −40 … +65 °C.

В серии 10 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.

Главное, что выделяет модель по паспортным данным.

Из чего собран узел и как он защищён.

• Разъёмы: розетка 4.3-10; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки; присоединительные размеры — по IEC 61169-54.
• Исполнение: IP67, помещение и улица; IP67: полная пыленепроницаемость, защита при кратковременном погружении (ГОСТ 14254-2015).

Паспортные параметры модели по группам.

В спецификациях модель указывают как «ответвитель неравноплечий (таппер)».

Электрические параметры

Конструкция и условия работы

Соответствие нормативной базе

Что значат главные строки таблицы для проектировщика — на цифрах этой модели.

Серия ДН-698/3800-43 выпускается в 10 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.

В полосы ДН-698/3800-43 попадает 13 диапазонов 3GPP, применяемых в России.

Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.

Сети и стандарты в полосе

Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.

Где узел стоит в тракте.

Тапперы ставят вдоль магистрали распределённой системы: ближе к источнику — с большим соотношением деления, к концу линии — с меньшим, чтобы уровни на антеннах сравнялись. Так одна линия обслуживает этаж, коридор или паркинг.

Место установки по исполнению: IP67, помещение и улица; рабочая температура от −40 до +65 °C.

Где модель применяют чаще всего.

Как модель включается в тракт.

Сигнал источника приходит на вход ДН-698/3800-43 и идёт на выход магистрали с потерями 0,3–2,1 дБ (по исполнению); уровень отвода к антенне относительно входа — от −4,8 до −30,1 дБ (по исполнению).

Пример расчёта уровней на данных этой модели.

Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.

Что учесть при установке и подключении.

• Разъёмы розетка 4.3-10: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
• На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
• Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.

Что проверить до заказа.

Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДН-698/3800-43.

• КАДАММ ДН-10-790/3800: полоса 790–2170 МГц, 2300–3800 МГц; КСВН не более 1,25.
• КАДАММ ДН-15-790/3800: полоса 790–2170 МГц, 2300–3800 МГц; КСВН не более 1,25.
• КАДАММ ДН-20-790/3800: полоса 790–2170 МГц, 2300–3800 МГц; КСВН не более 1,25.

Модели серии сравнивают прежде всего по полосе и параметру «деление мощности», затем — по мощности и разъёмам.

Таблица сводит ДН-698/3800-43 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.

Что входит в поставку и как получить расчёт.

Комплект

• Неравноплечий ответвитель (таппер) КАДАММ ДН-698/3800-43 с разъёмами: розетка 4.3-10
• паспорт изделия
• сертификаты и декларации — по запросу

Документы и расчёт

Техническое описание серии ДН-698/3800-43 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.

Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.

KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.

Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».

Короткие ответы на частые вопросы о модели.
