Неравноплечий ответвитель (таппер): 790–2170 & 2300–3800 МГц.
О модели

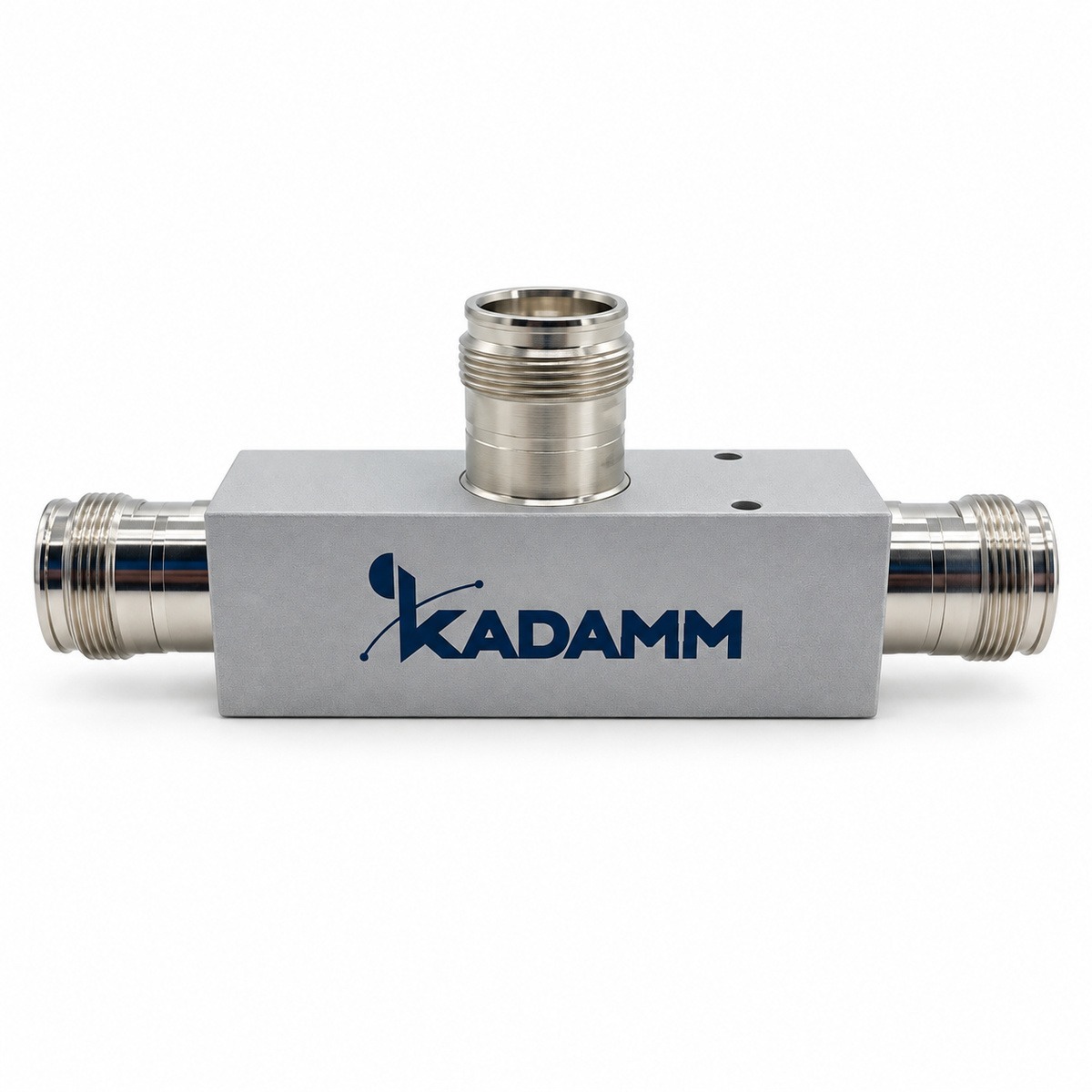

KADAMM ДН-15-790/3800 — неравноплечий ответвитель (таппер) диапазона 790–2170 & 2300–3800 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход (ответвление 15 дБ), а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: вносимое ослабление — ≤0,3 дБ; КСВН — ≤1,25; допустимая мощность — 300 Вт (средняя, непрерывный сигнал); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 розетка; масса — 0,2 кг; исполнение — IP65, помещение и улица; рабочая температура — −35 … +65 °C.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 0,2 кг.
- Разъёмы: 4.3-10, розетка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
- Исполнение: IP65, помещение и улица; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2170 и 2300–3800 МГц |
| Переходное ослабление | 15 дБ |
| Вносимые потери | ≤0,3 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт (средняя, непрерывный сигнал) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10, розетка |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Масса | 0,2 кг |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДН-15-790/3800 выпускается в одном исполнении: исполнение — IP65, помещение и улица.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы ДН-15-790/3800 попадает 12 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Участок 1 | 790–2170 МГц | B20/n20, B5/n5, B8/n8, B3/n3, B1/n1 |
| Участок 2 | 2300–3800 МГц | B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Где узел стоит в тракте.
Тапперы ставят вдоль магистрали распределённой системы: ближе к источнику — с большим соотношением деления, к концу линии — с меньшим, чтобы уровни на антеннах сравнялись. Так одна линия обслуживает этаж, коридор или паркинг.
Место установки по исполнению: IP65, помещение и улица; рабочая температура от −35 до +65 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал источника приходит на вход ДН-15-790/3800 и идёт на выход магистрали с потерями не более 0,3 дБ; уровень отвода к антенне относительно входа — 15 дБ.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход ДН-15-790/3800 подаётся 43 дБм (20 Вт).
- На выходе: 43 дБм − 0,3 дБ = 42,7 дБм.
- Запас по мощности: 300 Вт ÷ 20 Вт — в 15 раз.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению и массу 0,2 кг.
- Разъёмы 4.3-10, розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДН-15-790/3800.
- КАДАММ ДН-10-790/3800: переходное ослабление 10 дБ; вносимые потери не более 0,6 дБ.
- КАДАММ ДН-20-790/3800: переходное ослабление 20 дБ.
- КАДАММ ДН-6-790/3800: переходное ослабление 6 дБ; вносимые потери не более 1,7 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «деление мощности», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДН-15-790/3800 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДН-15-790/3800 | ДН-10-790/3800 | ДН-20-790/3800 | ДН-6-790/3800 | ДН-790/3800-С |
|---|---|---|---|---|---|
| Диапазон частот | 790–2170 и 2300–3800 МГц | 790–2170 и 2300–3800 МГц | 790–2170 и 2300–3800 МГц | 790–2170 и 2300–3800 МГц | 790–2170 и 2300–3800 МГц |
| Переходное ослабление | 15 дБ | 10 дБ | 20 дБ | 6 дБ | 4,8 дБ / 6 дБ / 7 дБ / 8 дБ / 9 дБ / 10 дБ / 13 дБ / 15 дБ / 20 дБ / 4,8 дБ / 6,1 дБ / 7 дБ |
| Вносимые потери | ≤0,3 дБ | ≤0,6 дБ | ≤0,3 дБ | ≤1,7 дБ | ≤2,2 дБ / ≤1,7 дБ / ≤1,3 дБ / ≤0,9 дБ / ≤0,8 дБ / ≤0,6 дБ / ≤0,4 дБ / ≤0,3 дБ / ≤0,3 дБ |
| КСВН | ≤1,25 | ≤1,25 | ≤1,25 | ≤1,25 | ≤1,25 |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Неравноплечий ответвитель (таппер) КАДАММ ДН-15-790/3800 с разъёмами: 4.3-10, розетка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДН-15-790/3800 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
