Делители мощности коаксиальные малой мощности: 600–6000 МГц.
Что представляет собой устройство

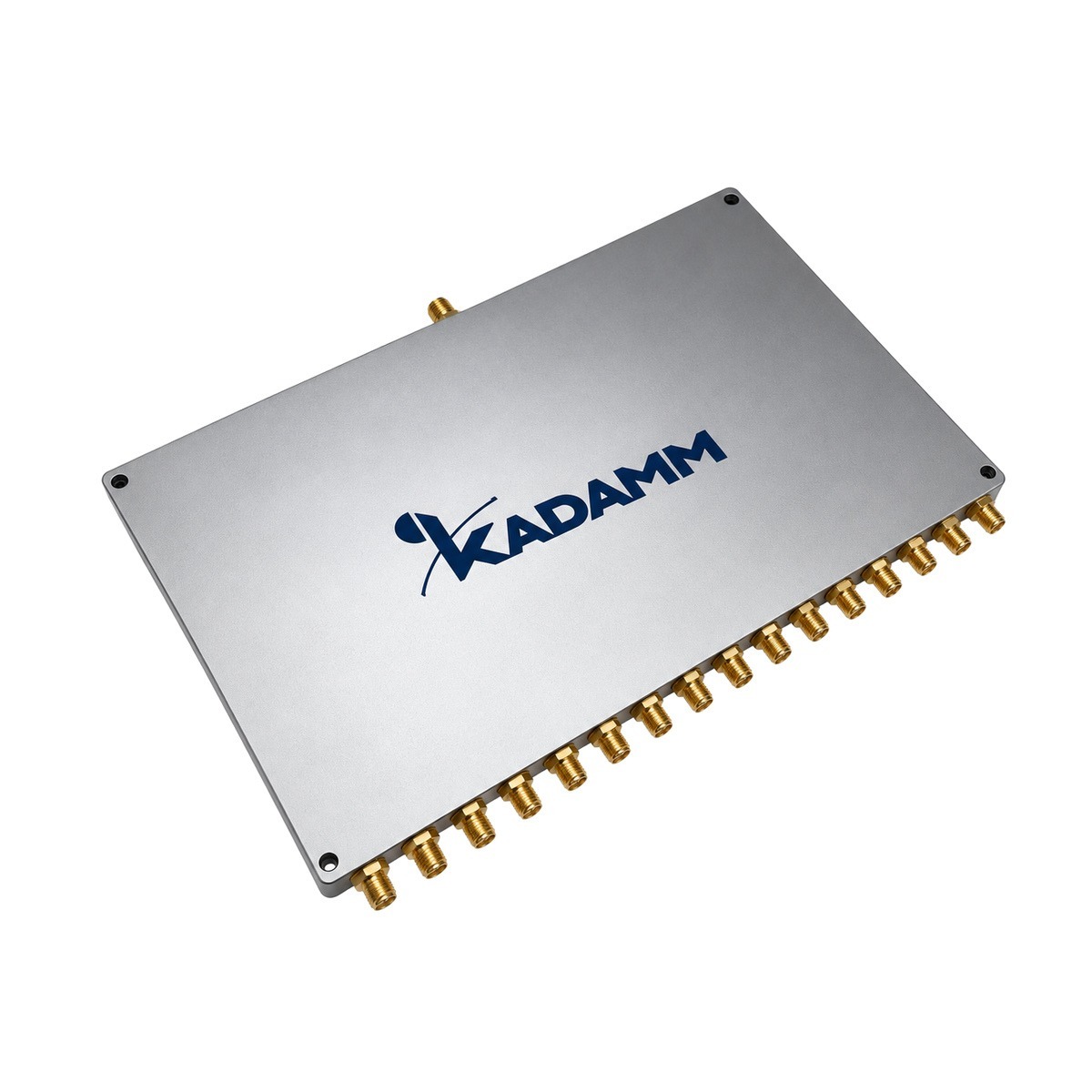

KADAMM ДМУ-600/6000 — делители мощности коаксиальные малой мощности диапазона 600–6000 МГц. Делитель мощности делит сигнал поровну между выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ; эта мощность не теряется, а уходит в другие выходы.
Основные параметры тракта: допустимая мощность — 30–50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка), 5 × SMA (розетка), SMA (розетка).
В серии 4 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Выходов, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Температура, Защита, Габариты / масса, Вносимые потери) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 600–6000 МГц, у ДМУ-500/6000 — 500–6000 МГц
- Разъём 4.3-10 (розетка), 5 × SMA (розетка), SMA (розетка), у ДМУ-500/6000 — SMA (розетка), SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 600–6000 МГц, у ДМУ-4-800/6000-SMA — 800–6000 МГц
- Разъём 4.3-10 (розетка), 5 × SMA (розетка), SMA (розетка), у ДМУ-4-800/6000-SMA — SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 600–6000 МГц, у ДМУ-16-698/6000-SMA — 698–6000 МГц
- 5 портов, у ДМУ-16-698/6000-SMA — 1
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Отдельные входы ДМУ-600/6000.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 600–6000 МГц |
| Мощность | 30–50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка), 5 × SMA (розетка), SMA (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
| Степень защиты | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Защита | Габариты / масса | Вносимые потери |
|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-16-600/6000-SMA | 16 | 600–6000 | в режиме делителя 30 Вт; в режиме сумматора 1 Вт | 600–698 МГц: не более 1,8; 698–6000 МГц: 1,5 | — | SMA (розетка) | −35…+70 °C | — | — | ≤4,5 дБ сверх деления 12 дБ |
| KADAMM ДМУ-24-600/6000-43 | 24 | 600–6000 | 50 Вт | ≤1,55 | — | 4.3-10 (розетка) | −35…+65 °C | IP65 | — | — |
| KADAMM ДМУ-4-600/6000-SMA | 4 | 600–6000 | 30 Вт (средняя) | 1,3 / 1,2 | — | 5 × SMA (розетка) | −40…+75 °C | — | — | ≤7,8 дБ |
| KADAMM ДМУ-6-600/6000-SMA | 6 | 600–6000 | 30 | ≤1,5 | — | SMA (розетка) | — | — | 0,8 кг | ≤11,8 дБ |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМУ-600/6000.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМУ-600/6000.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМУ-600/6000:
Перед заказом KADAMM ДМУ-600/6000 сверьте с проектом:
- Частоты оборудования — внутри 600–6000 МГц
- Разъёмы — 4.3-10 (розетка), 5 × SMA (розетка), SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка), 5 × SMA (розетка), SMA (розетка).
- Разъёмы ДМУ-600/6000 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДМУ-600/6000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМУ-600/6000 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМУ-600/6000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМУ-600/6000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

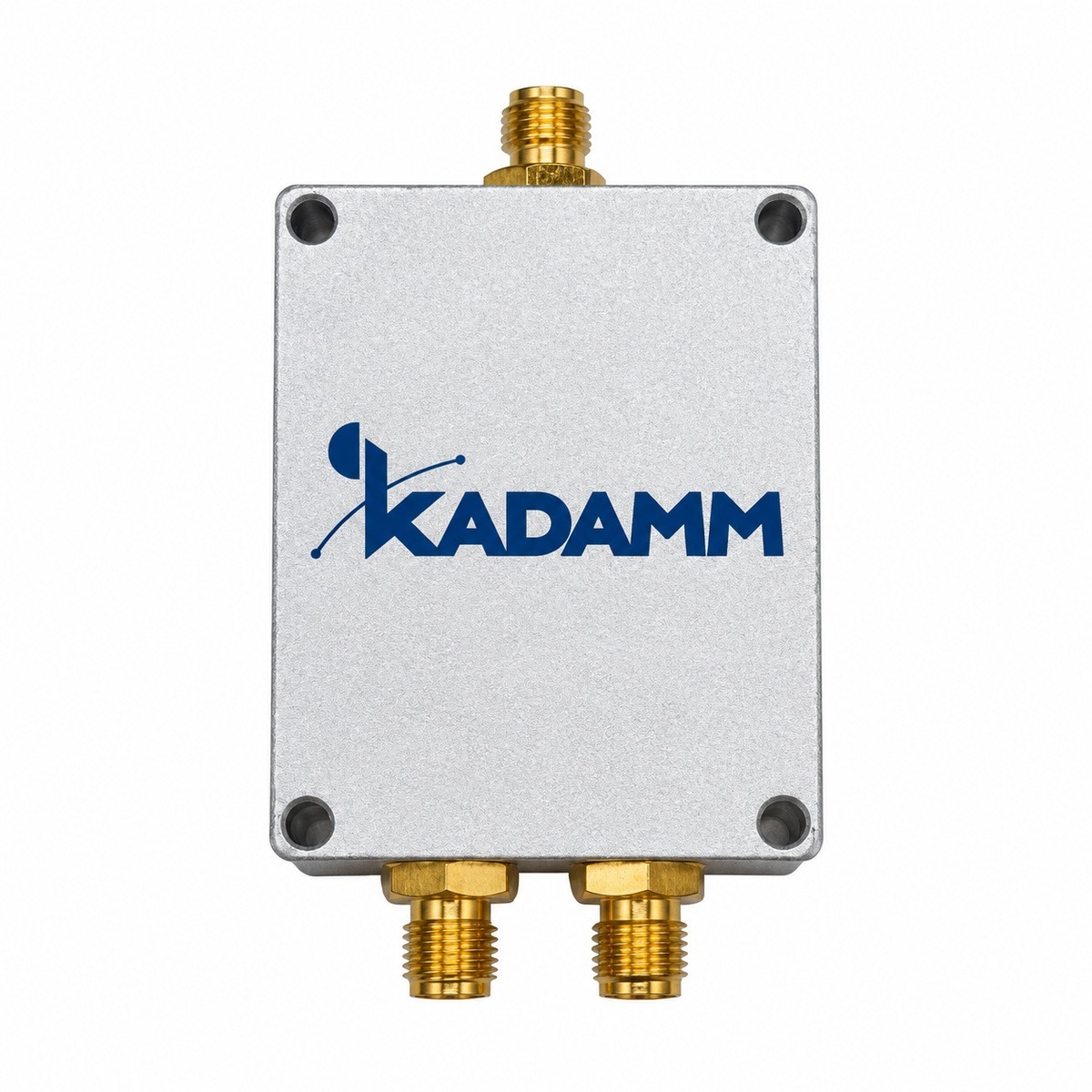

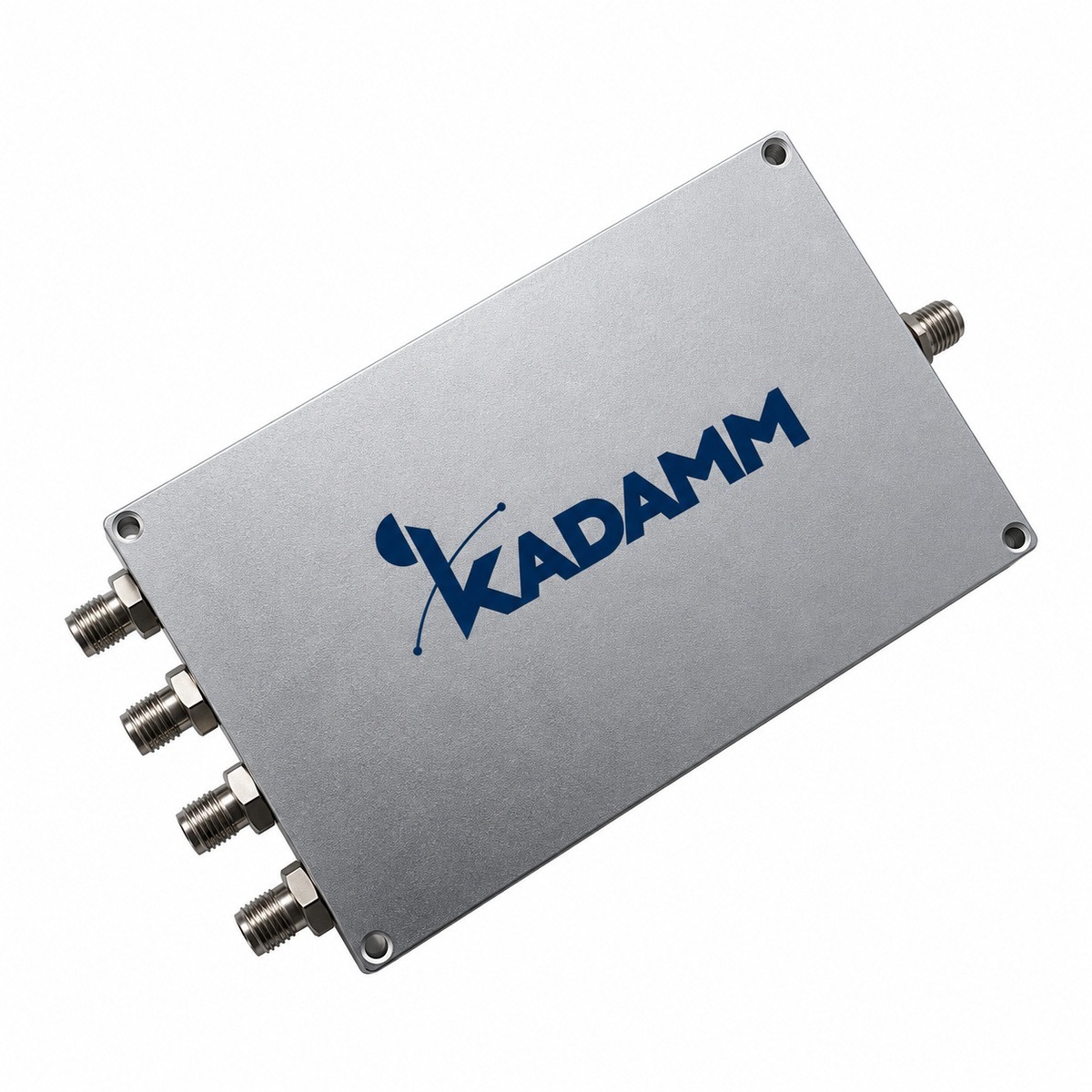

| Параметр | KADAMM ДМУ-600/6000 | KADAMM ДМУ-500/6000 | KADAMM ДМУ-4-800/6000-SMA | KADAMM ДМУ-16-698/6000-SMA |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 600–6000 МГц | 500–6000 МГц | 800–6000 МГц | 698–6000 МГц |
| Порты | 5 | 5 | 5 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
