Делитель мощности: 800–6000 МГц.
Что представляет собой устройство

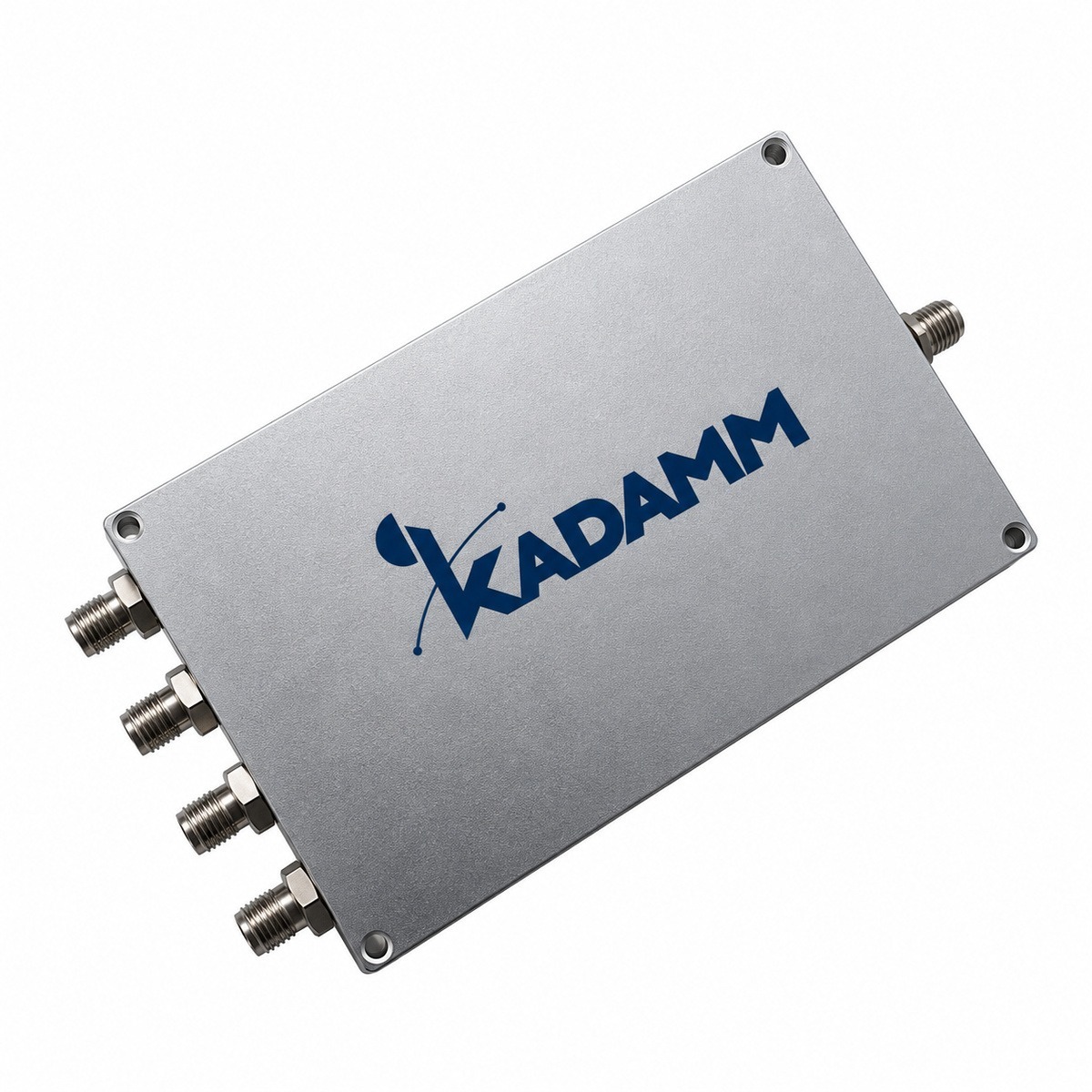

KADAMM ДМУ-4-800/6000-SMA — делитель мощности диапазона 800–6000 МГц. Делитель мощности делит сигнал поровну между 4 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (4 выхода) — 6 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤ 8 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — не менее 18 (0,8–6 ГГц). Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: вносимое ослабление — ≤ 8 дБ; КСВН — ≤ 1,4(0,8–6 ГГц); допустимая мощность — 20 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 5 × SMA (розетка).
Чем отличается от похожих моделей KADAMM
- Полосы 800–6000 МГц, у ДМУ-600/6000 — 600–6000 МГц
- Разъём SMA (розетка), у ДМУ-600/6000 — 4.3-10 (розетка), 5 × SMA (розетка), SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 800–6000 МГц, у ДМУ-500/6000 — 500–6000 МГц
- Разъём SMA (розетка), у ДМУ-500/6000 — SMA (розетка), SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 800–6000 МГц, у ДМУ-2-700/6000-SMA — 700–6000 МГц
- 5 портов, у ДМУ-2-700/6000-SMA — 1
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Отдельные входы ДМУ-4-800/6000-SMA.
Согласование ДМУ-4-800/6000-SMA с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 800–6000 МГц |
| Мощность | 20 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН входа | ≤ 1,4(0,8–6 ГГц) |
| КСВН выходов | ≤ 1,3(0,8–6 ГГц) |
| Вносимые потери | ≤ 8 дБ |
| Развязка / подавление | не менее 18 (0,8–6 ГГц) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 5 × SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМУ-4-800/6000-SMA.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМУ-4-800/6000-SMA.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМУ-4-800/6000-SMA:
Перед заказом KADAMM ДМУ-4-800/6000-SMA сверьте с проектом:
- Частоты оборудования — внутри 800–6000 МГц
- Разъёмы — 5 × SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 5 × SMA (розетка).
- Уличные соединения ДМУ-4-800/6000-SMA после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ДМУ-4-800/6000-SMA включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМУ-4-800/6000-SMA и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМУ-4-800/6000-SMA и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМУ-4-800/6000-SMA пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
