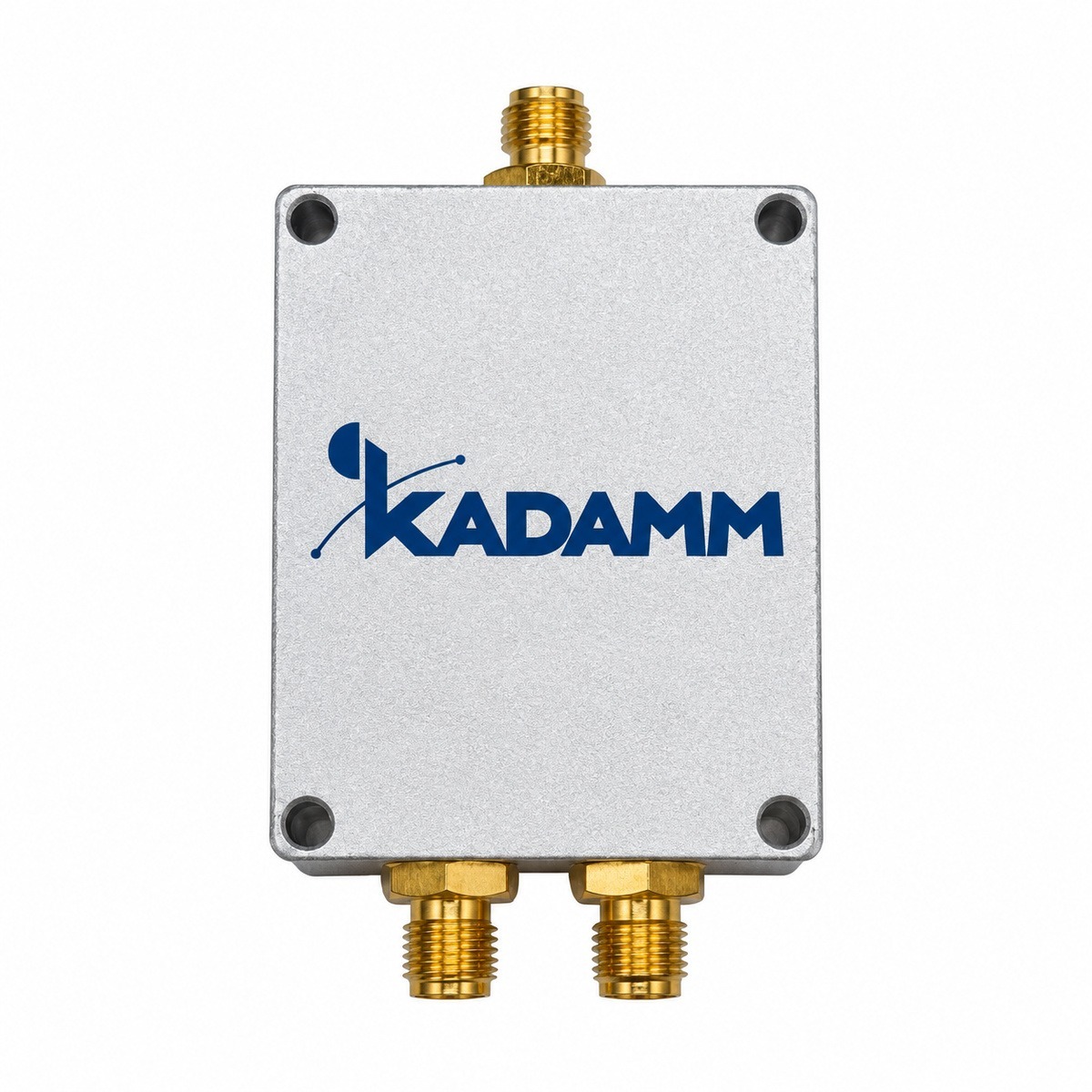

Делители мощности коаксиальные малой мощности: 500–6000 МГц.
Что представляет собой устройство
KADAMM ДМУ-500/6000 — делители мощности коаксиальные малой мощности диапазона 500–6000 МГц. Делитель мощности делит сигнал поровну между выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ; эта мощность не теряется, а уходит в другие выходы.
Основные параметры тракта: допустимая мощность — 10–50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 5 × SMA (розетка), SMA (розетка).
В серии 6 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Выходов, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Температура, Габариты / масса) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 500–6000 МГц, у ДМУ-600/6000 — 600–6000 МГц
- Разъём SMA (розетка), SMA (розетка), у ДМУ-600/6000 — 4.3-10 (розетка), 5 × SMA (розетка), SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 500–6000 МГц, у ДМУ-4-800/6000-SMA — 800–6000 МГц
- Разъём SMA (розетка), SMA (розетка), у ДМУ-4-800/6000-SMA — SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 500–6000 МГц, у ДМУ-16-698/6000-SMA — 698–6000 МГц
- 5 портов, у ДМУ-16-698/6000-SMA — 1
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Отдельные входы ДМУ-500/6000.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 500–6000 МГц |
| Мощность | 10–50 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 5 × SMA (розетка), SMA (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Габариты / масса |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-500/6000-SMA | 2 | 500–6000 | 50 | ≤ 1,4 ( 0,5–0,6 ГГц ) ≤ 1,3(0,6–6 ГГц) | — | SMA (розетка) | −45…+85 °C | 0,05 кг |
| KADAMM ДМУ-4-500/6000-SMA | 4 | 500–6000 | 20 | ≤ 1,4 ( 0,5–0,6 ГГц ) ≤ 1,4(0,6–6 ГГц) | — | 5 × SMA (розетка) | — | — |
| KADAMM ДМУ-2-500/6000-SMA-10 | 2 | 500–6000 | 10 | ≤1,29 | — | SMA (розетка) | — | — |
| KADAMM ДМУ-4-500/6000-SMA-10 | 4 | 500–6000 | 10 | ≤1,29 | — | SMA (розетка) | — | — |
| KADAMM ДМУ-4-500/6000-SMA-30 | 4 | 500–6000 | 30 | ≤1,25 | — | SMA (розетка) | — | — |
| KADAMM ДМУ-16-500/6000-SMA | 16 | 500–6000 | 30 | ≤1,5 | — | SMA (розетка) | — | — |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМУ-500/6000.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМУ-500/6000.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМУ-500/6000:
Перед заказом KADAMM ДМУ-500/6000 сверьте с проектом:
- Частоты оборудования — внутри 500–6000 МГц
- Разъёмы — 5 × SMA (розетка), SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 5 × SMA (розетка), SMA (розетка).
- Разъёмы ДМУ-500/6000 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДМУ-500/6000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМУ-500/6000 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМУ-500/6000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМУ-500/6000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДМУ-500/6000 | KADAMM ДМУ-600/6000 | KADAMM ДМУ-4-800/6000-SMA | KADAMM ДМУ-16-698/6000-SMA |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 500–6000 МГц | 600–6000 МГц | 800–6000 МГц | 698–6000 МГц |
| Порты | 5 | 5 | 5 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
