Делитель мощности: 136–960 МГц.
Что представляет собой устройство

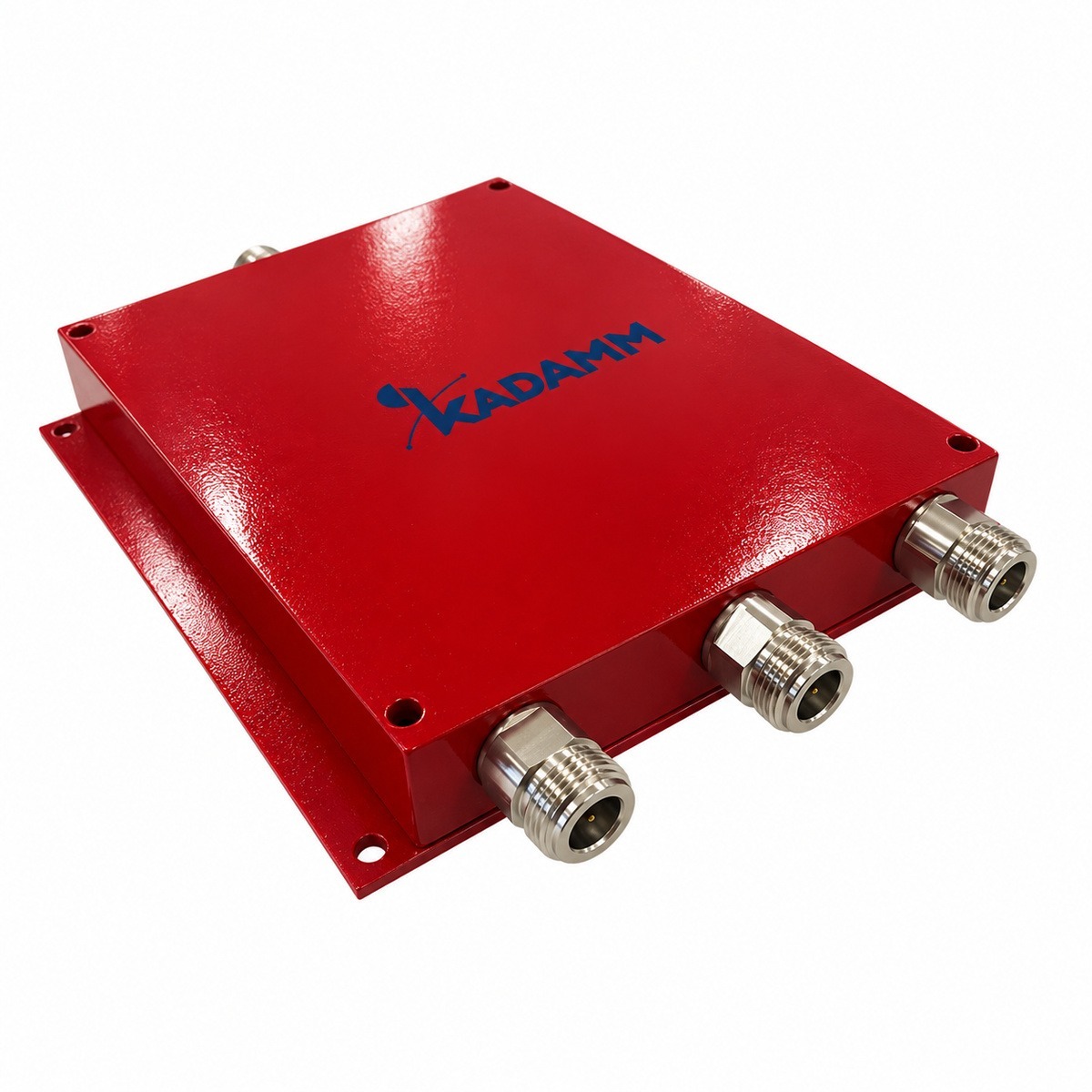

KADAMM ДМУ-3-136/960-N — делитель мощности диапазона 136–960 МГц. Делитель мощности делит сигнал поровну между 3 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (3 выхода) — 4,8 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — 3,0 / 4,8 / 6,0 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — не менее 20 / не менее 18 / не менее 16 дБ. Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: вносимое ослабление — 3,0 / 4,8 / 6,0 дБ; КСВН — ≤1,30 / ≤1,35; допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); масса — 0,65 / 0,75 / 0,85; исполнение — IP65; рабочая температура — −30…+70 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 136–960 МГц, у ДМУ-8-134/960-N — 134–960 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 136–960 МГц, у ДМ-300/960 — 300–960 МГц
- Разъём N (розетка), у ДМ-300/960 — N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 136–960 МГц, у ДМУ-2-88/520-N — 88–520 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМУ-3-136/960-N с запасом по краям.
Согласование ДМУ-3-136/960-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 136–960 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | 0,7 / ≤1,6 / ≤1,8 дБ |
| Развязка / подавление | не менее 20 / не менее 18 / не менее 16 дБ |
| КСВН | ≤1,30 / ≤1,35 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | 0,65 / 0,75 / 0,85 |
| Температура эксплуатации | −30…+70 °C |
| Степень защиты | IP65 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМУ-3-136/960-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМУ-3-136/960-N.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМУ-3-136/960-N:
Перед заказом KADAMM ДМУ-3-136/960-N сверьте с проектом:
- Частоты оборудования — внутри 136–960 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения ДМУ-3-136/960-N после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ДМУ-3-136/960-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМУ-3-136/960-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМУ-3-136/960-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМУ-3-136/960-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДМУ-3-136/960-N | KADAMM ДМУ-8-134/960-N | KADAMM ДМ-300/960 | KADAMM ДМУ-2-88/520-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–960 МГц | 134–960 МГц | 300–960 МГц | 88–520 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 0,65–0,85 | уточняйте у менеджера | 0,37–0,895 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
