Делитель мощности: 88–520 МГц.
Что представляет собой устройство

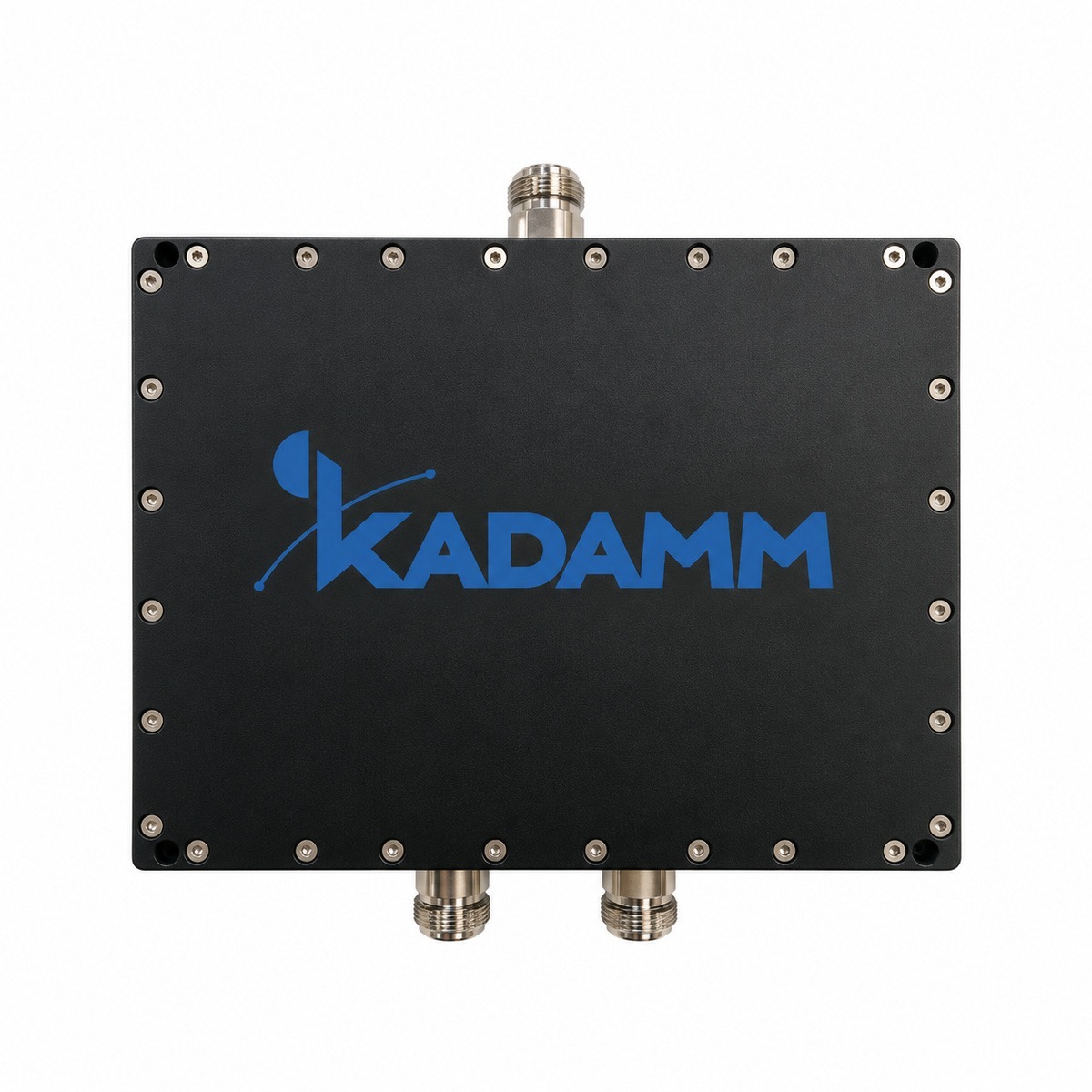

KADAMM ДМУ-2-88/520-N — делитель мощности диапазона 88–520 МГц. Делитель мощности делит сигнал поровну между 2 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (2 выхода) — 3 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — 0,6 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — ≥14 дБ (88–138 МГц), ≥18 дБ (138–520 МГц). Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: КСВН — ≤1,5 (88–138 МГц), ≤1,3 (138–520 МГц); допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); рабочая температура — −30…+70 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 88–520 МГц, у ДМ-140/500 — 140–500 МГц
- Разъём N (розетка), у ДМ-140/500 — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 88–520 МГц, у ДМУ-2-300/500-716 — 300–500 МГц
- Разъём N (розетка), у ДМУ-2-300/500-716 — 7/16 DIN (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 88–520 МГц, у ДМУ-8-134/960-N — 134–960 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМУ-2-88/520-N с запасом по краям.
Согласование ДМУ-2-88/520-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 88–520 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 3,0 дБ |
| Дополнительные вносимые потери | 0,6 дБ |
| Развязка / подавление | ≥14 дБ (88–138 МГц), ≥18 дБ (138–520 МГц) |
| КСВН | ≤1,5 (88–138 МГц), ≤1,3 (138–520 МГц) |
| КСВН | ≤1,3 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+70 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМУ-2-88/520-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМУ-2-88/520-N.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМУ-2-88/520-N:
Перед заказом KADAMM ДМУ-2-88/520-N сверьте с проектом:
- Частоты оборудования — внутри 88–520 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения ДМУ-2-88/520-N после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ДМУ-2-88/520-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМУ-2-88/520-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМУ-2-88/520-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМУ-2-88/520-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДМУ-2-88/520-N | KADAMM ДМ-140/500 | KADAMM ДМУ-2-300/500-716 | KADAMM ДМУ-8-134/960-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 88–520 МГц | 140–500 МГц | 300–500 МГц | 134–960 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
Другие модели этого раздела каталога KADAMM: Делители мощности (сплиттеры) и сумматоры →
