Делители мощности: 300–960 МГц.
Что представляет собой устройство
KADAMM ДМ-300/960 — делители мощности диапазона 300–960 МГц. Делитель мощности делит сигнал поровну между 4 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (4 выхода) — 6 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤0,3 / ≤0,5 / ≤0,4 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — ≥20 дБ. Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: вносимое ослабление — ≤0,3 / ≤0,5 / ≤0,4 дБ; КСВН — ≤1,25 (все порты); допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — −130 дБн (2 × 43 дБм). Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — N; размеры — 88 × 88 × 22 мм (2 отвода); 139 × 117 × 22 мм (3); 147 × 137 × 22 мм (4); масса — 0,37 / 0,695 / 0,895 кг; рабочая температура — −25…+75 °C.
В серии 3 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Выходов, Полоса, МГц, Потери сверх деления, дБ, Развязка, дБ, Мощность, Вт) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM

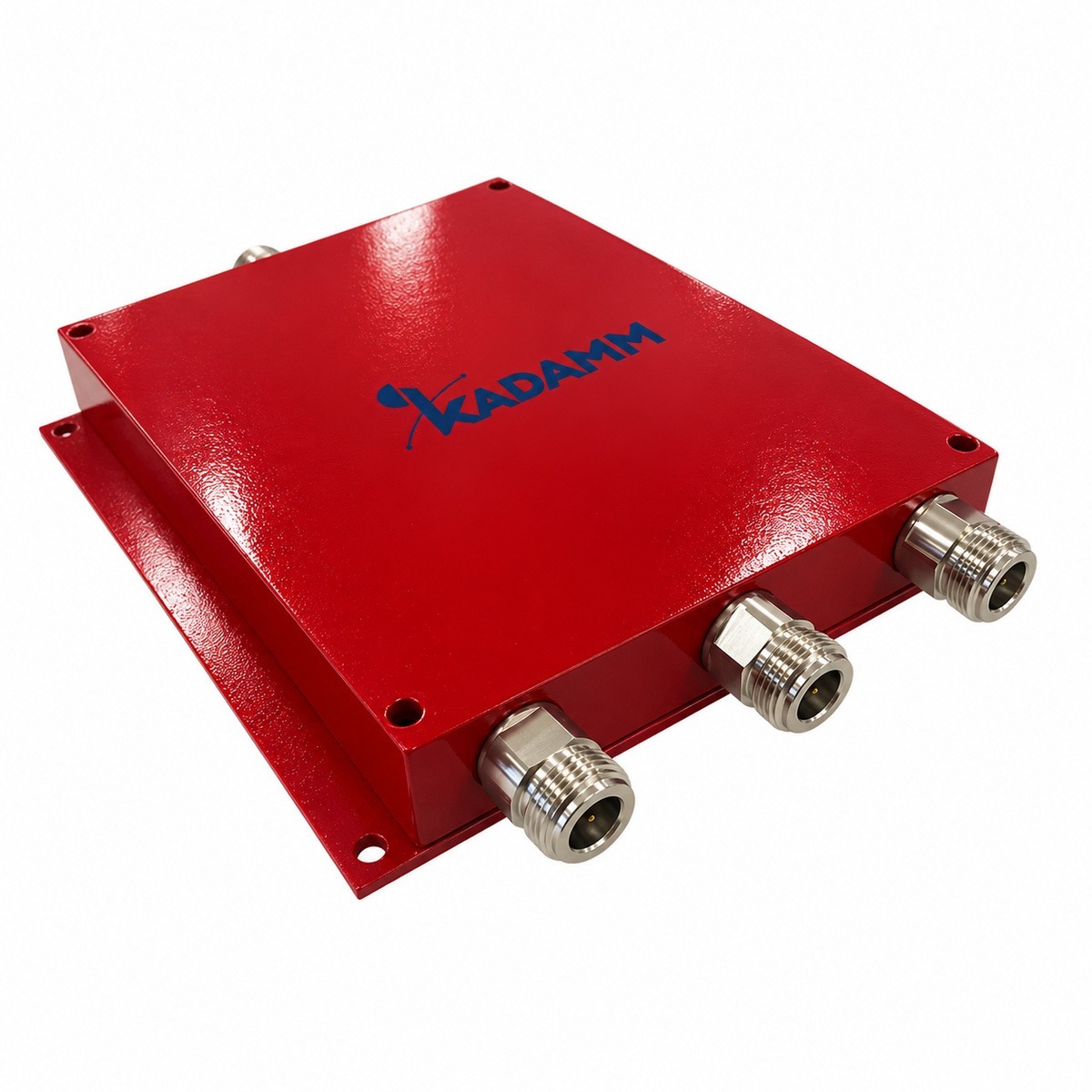

- Полосы 300–960 МГц, у ДМУ-3-136/960-N — 136–960 МГц
- Разъём N, у ДМУ-3-136/960-N — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

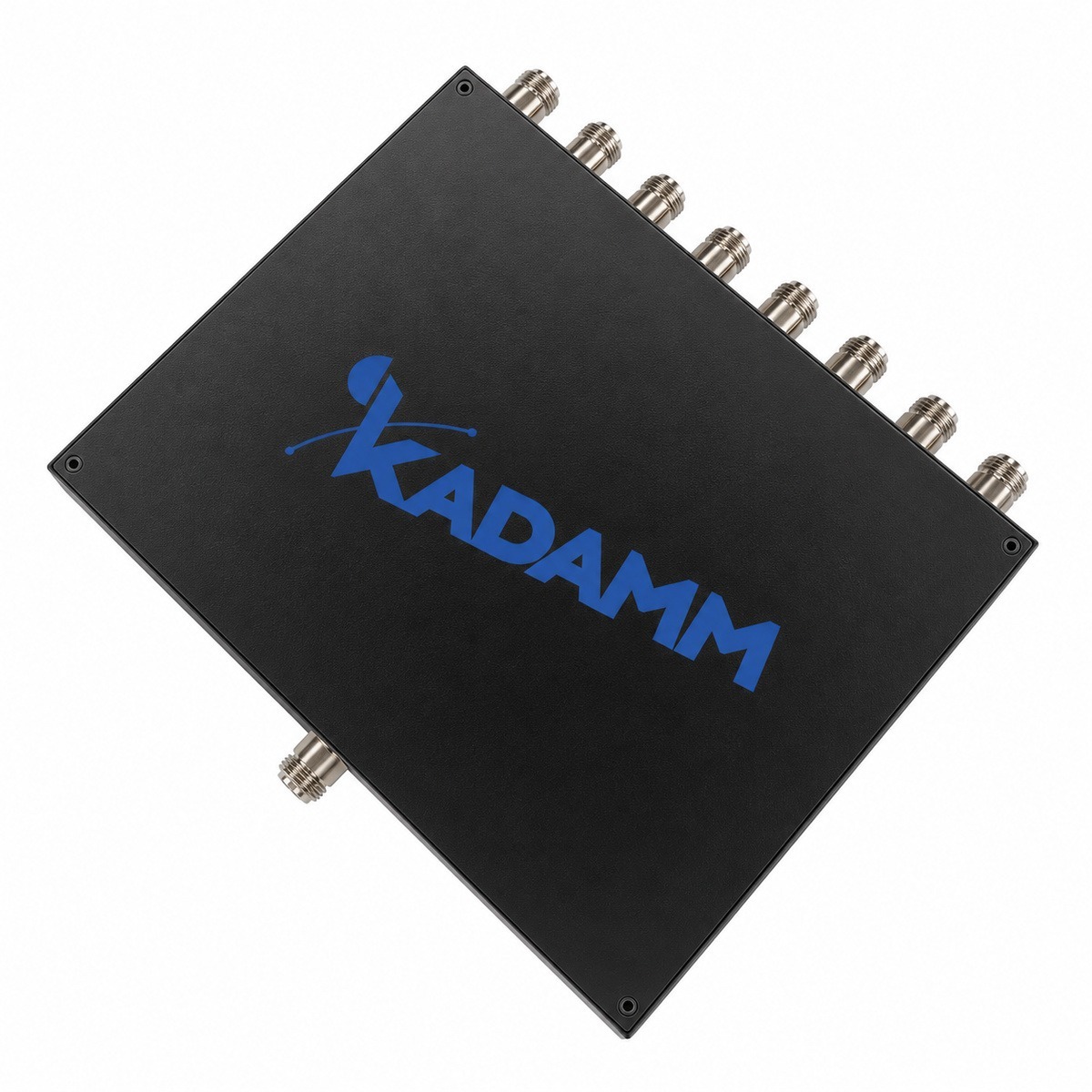

- Полосы 300–960 МГц, у ДМУ-8-134/960-N — 134–960 МГц
- Разъём N, у ДМУ-8-134/960-N — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

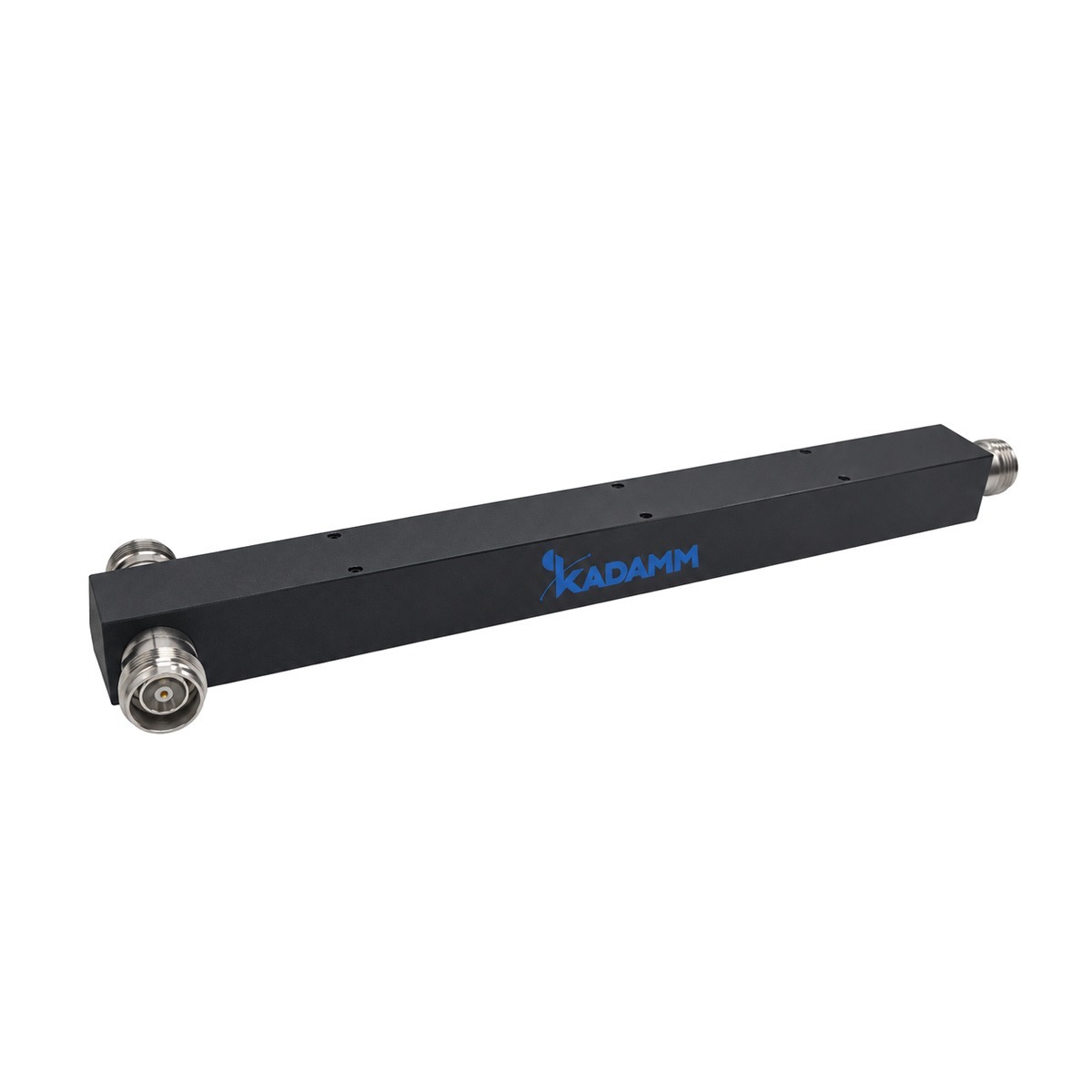

- Полосы 300–960 МГц, у ДМ-300/4000 — 300–4000 МГц
- Разъём N, у ДМ-300/4000 — 4.3-10, N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМ-300/960 с запасом по краям.
Согласование ДМ-300/960 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 300–960 МГц |
| Число выходов | 2, 3 или 4 — по артикулу |
| Деление | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери сверх деления | ≤0,3 / ≤0,5 / ≤0,4 дБ |
| Развязка между выходами | ≥20 дБ |
| КСВН | ≤1,25 (все порты) |
| PIM3 | −130 дБн (2 × 43 дБм) |
| Мощность | 100 Вт прямая; обратная 5 Вт (2 отвода), 8 Вт (3 и 4 отвода) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 88 × 88 × 22 мм (2 отвода); 139 × 117 × 22 мм (3); 147 × 137 × 22 мм (4) |
| Исполнение | IP65 (3 и 4 отвода); 2 отвода — уточняйте у менеджера |
| Температура эксплуатации | −25…+75 °C |
| Масса | 0,37 / 0,695 / 0,895 кг |
Исполнения
| Артикул | Выходов | Полоса, МГц | Потери сверх деления, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|---|
| KADAMM ДМ-2-300/960-N | 2 | 300–960 | ≤0,3 | ≥20 | 100 |
| KADAMM ДМ-3-300/960-N | 3 | 300–960 | ≤0,5 | ≥20 | 100 |
| KADAMM ДМ-4-300/960-N | 4 | 300–960 | ≤0,4 | ≥20 | 100 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМ-300/960.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМ-300/960.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМ-300/960:
Перед заказом KADAMM ДМ-300/960 сверьте с проектом:
- Частоты оборудования — внутри 300–960 МГц
- Разъёмы — N
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы ДМ-300/960 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДМ-300/960 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМ-300/960 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМ-300/960 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМ-300/960 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДМ-300/960 | KADAMM ДМУ-3-136/960-N | KADAMM ДМУ-8-134/960-N | KADAMM ДМ-300/4000 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 300–960 МГц | 136–960 МГц | 134–960 МГц | 300–4000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 0,37–0,895 кг | 0,65–0,85 | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
