Делитель мощности: 250–6000 МГц.
О модели

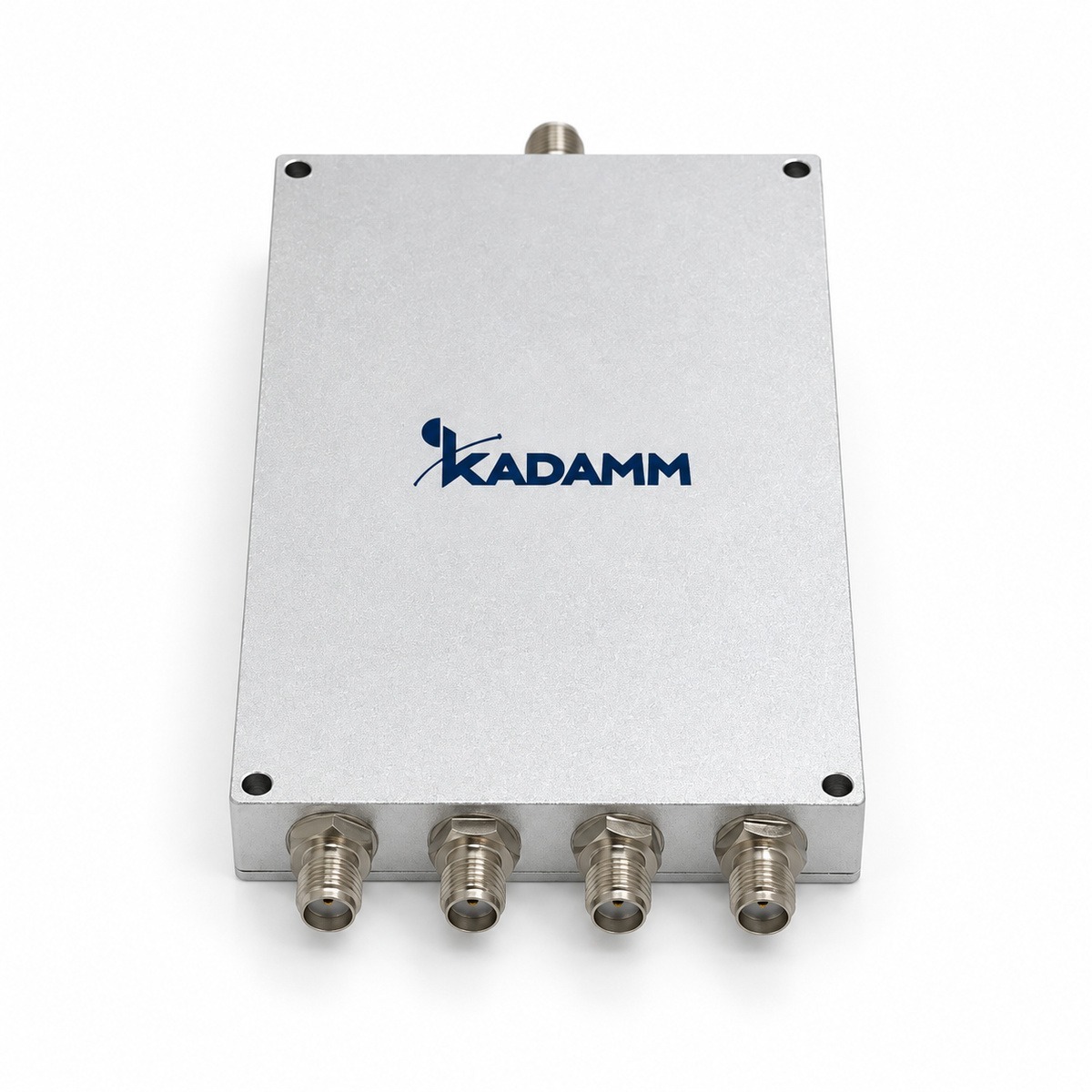

KADAMM ДМУ-250/6000-SMA — делитель мощности диапазона 250–6000 МГц. Делитель мощности делит сигнал поровну между 4 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (4 выхода) — 6 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤2,8 дБ сверх деления. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — ≥20 дБ. Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: вносимое ослабление — ≤2,8 дБ сверх деления; КСВН — ≤1,30; допустимая мощность — 30 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка SMA; размеры — 114,3×88,9×14 мм.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 114,3×88,9×14 мм.
- Разъёмы: розетка SMA; разъём SMA — малогабаритный резьбовой разъём для слаботочных цепей и приборов; присоединительные размеры — по IEC 61169-15.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «делитель мощности коаксиальный (разветвитель)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 250–6000 МГц |
| Выходов | 4 |
| Деление мощности | 6,0 дБ |
| Вносимые потери | ≤2,8 дБ сверх деления |
| КСВН | ≤1,30 |
| Развязка | ≥20 дБ |
| Мощность | 30 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Габариты | 114,3×88,9×14 мм |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДМУ-250/6000-SMA выпускается в одном исполнении: разъёмы — розетка SMA; габариты 114,3×88,9×14 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Выходов / Деление / Потери / КСВН / Развязка / Мощность / Габариты |
|---|---|
| КАДАММ ДМУ-4-250/6000-SMA | 4 / 6,0 дБ / ≤2,8 дБ / ≤1,30 / ≥20 дБ / 30 Вт / 114,3×88,9×14 мм |
Поддерживаемые диапазоны
В полосы ДМУ-250/6000-SMA попадает 14 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 250–6000 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Где узел стоит в тракте.
Делитель ставят в точке ветвления, где сигнал нужно поровну разнести по нескольким направлениям — на этажи, крылья здания или группы антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал с входа ДМУ-250/6000-SMA делится поровну на 4 выхода, потери на каждом с учётом деления — не более 2,8 дБ сверх деления.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход ДМУ-250/6000-SMA подаётся 43 дБм (20 Вт). Уровни на выходах по исполнениям — в таблице.
- Так считают цепочку: уровень на выходе одного узла становится входом следующего, к нему прибавляют затухание кабеля между ними.
| Исполнение | На каждом выходе, дБм |
|---|---|
| КАДАММ ДМУ-4-250/6000-SMA | 43 − 6 − 2,8 = 34,2 |
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты 114,3×88,9×14 мм.
- Разъёмы розетка SMA: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДМУ-250/6000-SMA.
- КАДАММ ДМУ-8-600/6000-SMA: полоса 600–6000 МГц; деление мощности 9,0 дБ.
- КАДАММ ДМ-2-350/6000-43: полоса 350–6000 МГц; КСВН не более 1,35.
- КАДАММ ДМ-3-350/6000-43: полоса 350–6000 МГц; КСВН не более 1,4.
Модели серии сравнивают прежде всего по полосе и параметру «число отводов», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДМУ-250/6000-SMA и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДМУ-250/6000-SMA | ДМУ-8-600/6000-SMA | ДМ-2-350/6000-43 | ДМ-3-350/6000-43 | ДМ-4-350/6000-43 |
|---|---|---|---|---|---|
| Диапазон частот | 250–6000 МГц | 600–6000 МГц | 350–6000 МГц | 350–6000 МГц | 350–6000 МГц |
| Выходов | 4 | 8 | 2 | 3 | 4 |
| Деление мощности | 6,0 дБ | 9,0 дБ | — | — | — |
| Вносимые потери | ≤2,8 дБ сверх деления | ≤2,0 дБ сверх деления | — | — | — |
| КСВН | ≤1,30 | ≤1,40 | ≤1,35 | ≤1,4 | ≤1,5 |
| Развязка | ≥20 дБ | ≥16 дБ | — | — | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Делитель мощности КАДАММ ДМУ-250/6000-SMA с разъёмами: розетка SMA
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДМУ-250/6000-SMA и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
Вопросы и ответы
Короткие ответы на частые вопросы о модели.
