Делители мощности коаксиальные малой мощности: 138–960 МГц.
Что представляет собой устройство

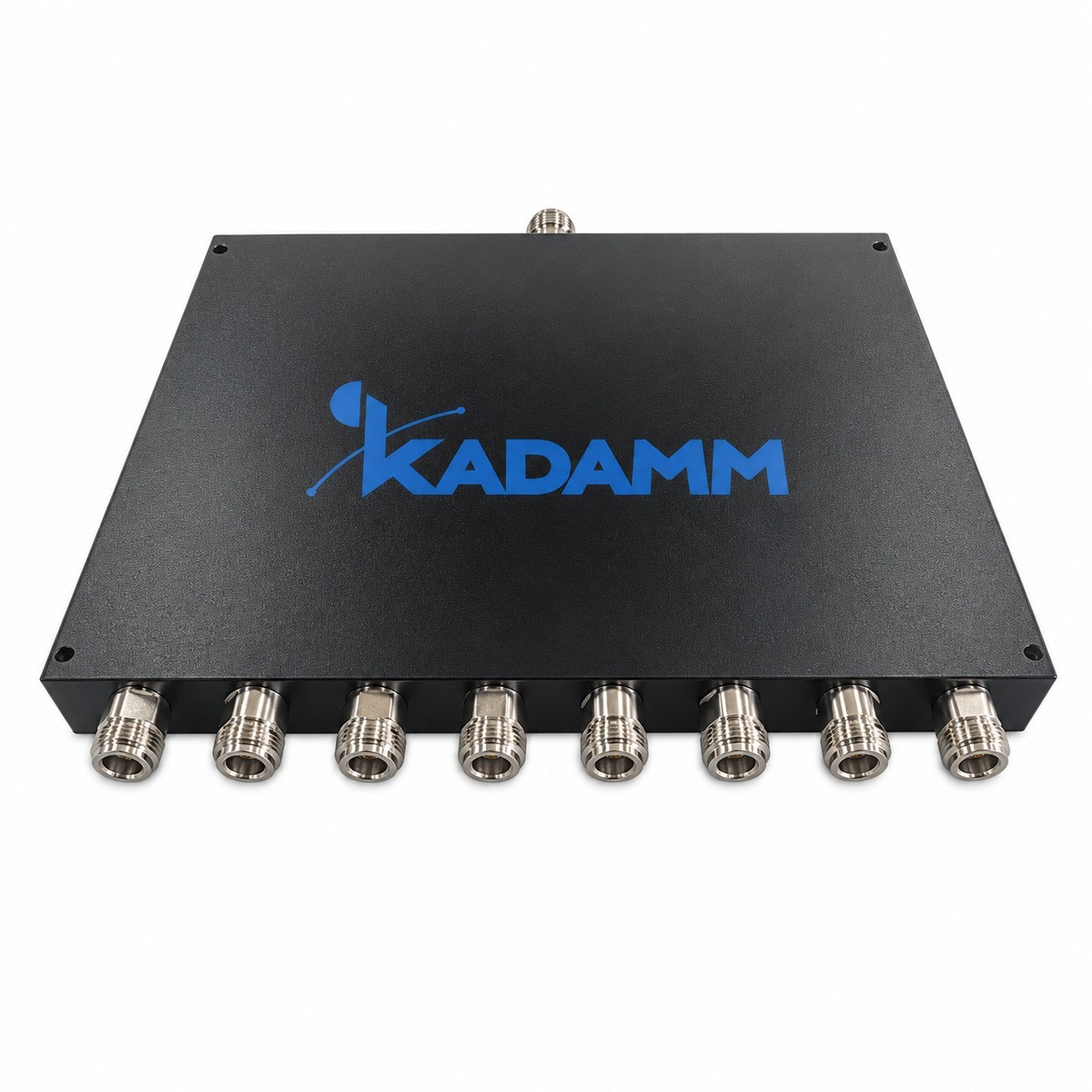

KADAMM ДМУ-138/960 — делители мощности коаксиальные малой мощности диапазона 138–960 МГц. Делитель мощности делит сигнал поровну между выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ; эта мощность не теряется, а уходит в другие выходы.
Основные параметры тракта: допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 8 × SMA (розетка), N (розетка); исполнение — IP65.
В серии 2 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Выходов, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Температура, Габариты / масса, Вносимые потери) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 138–960 МГц, у ДМУ-3-136/960-N — 136–960 МГц
- 8 портов, у ДМУ-3-136/960-N — 1
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 138–960 МГц, у ДМУ-8-134/960-N — 134–960 МГц
- 8 портов, у ДМУ-8-134/960-N — 1
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 138–960 МГц, у ДМ-300/960 — 300–960 МГц
- 8 портов, у ДМ-300/960 — 1
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Отдельные входы ДМУ-138/960.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 138–960 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × SMA (розетка), N (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
| Степень защиты | IP65 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Габариты / масса | Вносимые потери |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-8-138/960-N | 8 | 138–960 | 50 | ≤1,5 | — | N (розетка) | −35…+65 °C | — | ≤1,5 дБ |
| KADAMM ДМУ-8-138/960-SMA | 8 | 138–960 | 50 | ≤1,35 | — | 8 × SMA (розетка) | −35…+75 °C | 1,2 кг | ≤1,5 дБ |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМУ-138/960.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМУ-138/960.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМУ-138/960:
Перед заказом KADAMM ДМУ-138/960 сверьте с проектом:
- Частоты оборудования — внутри 138–960 МГц
- Разъёмы — 8 × SMA (розетка), N (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — 8 × SMA (розетка), N (розетка).
- Уличные соединения ДМУ-138/960 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ДМУ-138/960 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМУ-138/960 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМУ-138/960 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМУ-138/960 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
