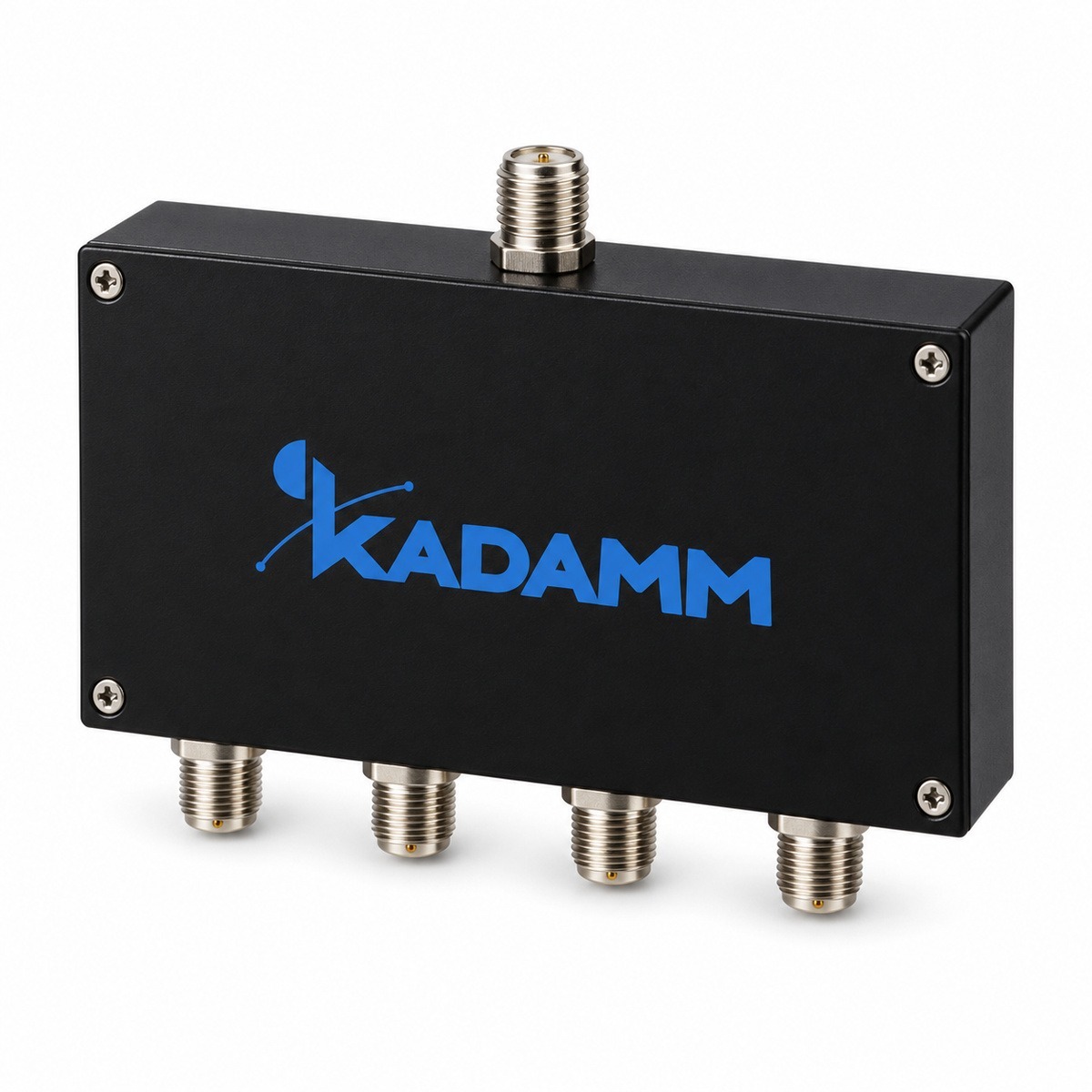

Делители мощности микрополосковые: 700–3000 МГц, 2–16 выходов, SMA.
Что представляет собой устройство
KADAMM ДМ-К — делители мощности микрополосковые диапазона 700–3000 МГц, 2–16 выходов, SMA. Делитель мощности делит сигнал поровну между 16 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (16 выхода) — 12 дБ; эта мощность не теряется, а уходит в другие выходы.
Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA / N; конструкция — микрополосковые.
В серии 8 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Выходов, Полоса, МГц, Потери, дБ, Развязка, дБ, Мощность, Вт, КСВН, Разъём) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 700–3000 МГц, у ДМ-3-698/2700-SMA — 698–2700 МГц
- Разъём SMA или N, у ДМ-3-698/2700-SMA — SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 700–3000 МГц, у ДМ-694/3800 — 694–3800 МГц
- Разъём SMA или N, у ДМ-694/3800 — QN
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

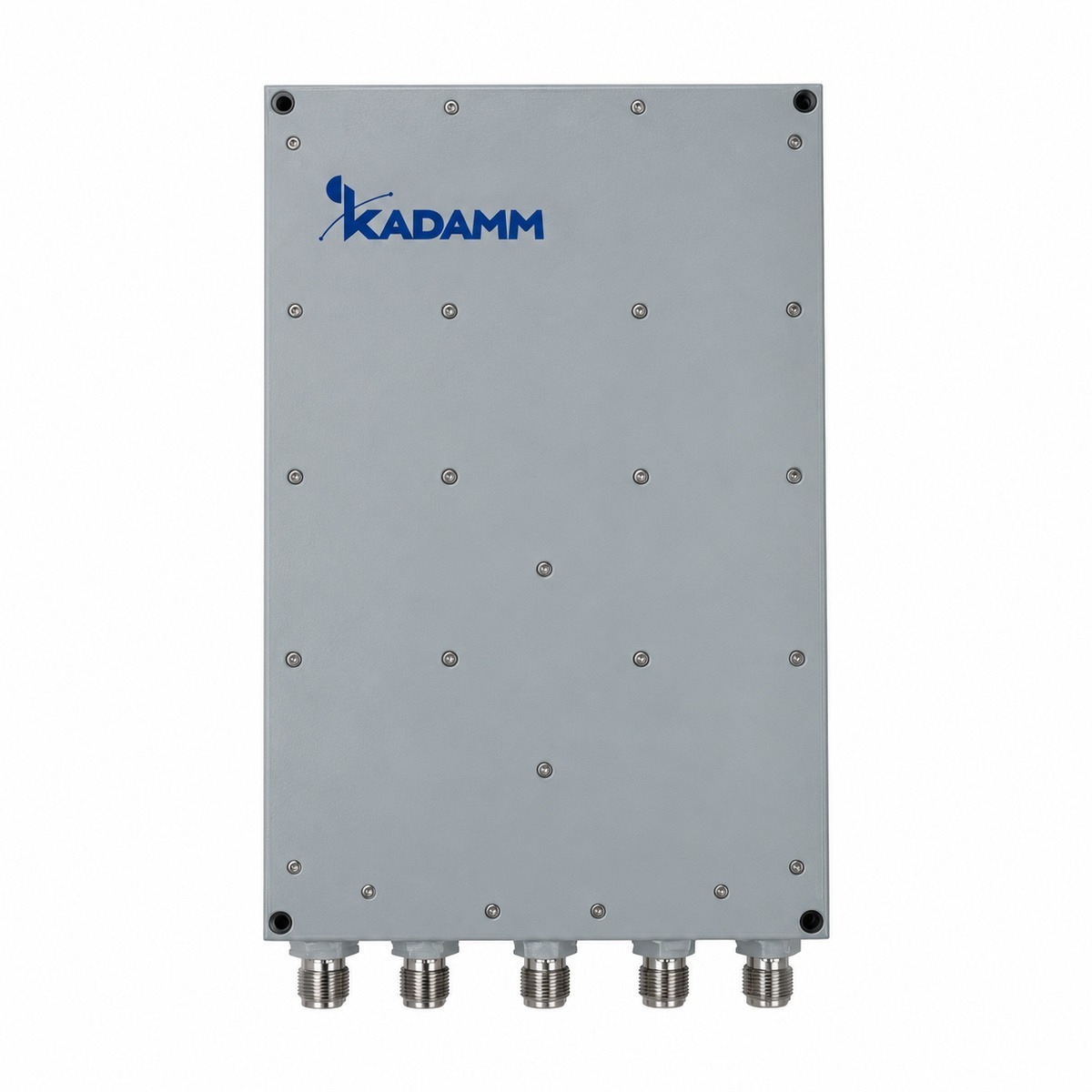

- Полосы 700–3000 МГц, у ДМУ-4-380/3000-SMA — 380–3000 МГц
- Разъём SMA или N, у ДМУ-4-380/3000-SMA — SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМ-К с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 700–3000 МГц, 2–16 выходов, SMA |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус | металлический |
| Габариты, масса | уточняйте у менеджера |
Исполнения
| Артикул | Выходов | Полоса, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | КСВН | Разъём |
|---|---|---|---|---|---|---|---|
| KADAMM ДМ-К-2-700/3000 | 2 | 700–3000 | 0,6 | 24 | 30 | ≤1,2 | SMA–F |
| KADAMM ДМ-К-3-700/3000 | 3 | 700–3000 | 0,9 | 22 | 30 | ≤1,4 | SMA–F |
| KADAMM ДМ-К-4-700/3000 | 4 | 700–3000 | 0,8 | 20 | 30 | ≤1,3 | SMA–F |
| KADAMM ДМ-К-6-700/3000 | 6 | 700–3000 | 1,2 | 18 | 30 | ≤1,4 | SMA–F |
| KADAMM ДМ-К-8-700/3000 | 8 | 700–3000 | 1,5 | 18 | 30 | ≤1,4 | SMA–F |
| KADAMM ДМ-К-12-700/3000 | 12 | 700–3000 | 2,0 | 18 | 30 | ≤1,4 | SMA–F |
| KADAMM ДМ-К-16-700/3000 | 16 | 700–3000 | 2,0 | 18 | 30 | ≤1,5 | SMA–F |
| KADAMM ДМ-К-2-800/2150-М | 2 | 800–2150 | 0,5 | 10W | уточняйте у менеджера | SMA–F |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМ-К.
- 3GPP TS 36.104 — полосы ДМ-К покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМ-К:
Перед заказом KADAMM ДМ-К сверьте с проектом:
- Частоты оборудования — внутри 700–3000 МГц
- Разъёмы — SMA или N
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA / N.
- Уличные соединения ДМ-К после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ДМ-К включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМ-К и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМ-К и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМ-К пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДМ-К | KADAMM ДМ-3-698/2700-SMA | KADAMM ДМ-694/3800 | KADAMM ДМУ-4-380/3000-SMA |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 700–3000 МГц | 698–2700 МГц | 694–3800 МГц | 380–3000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
