Делитель мощности: 698–2700 МГц.
Что представляет собой устройство

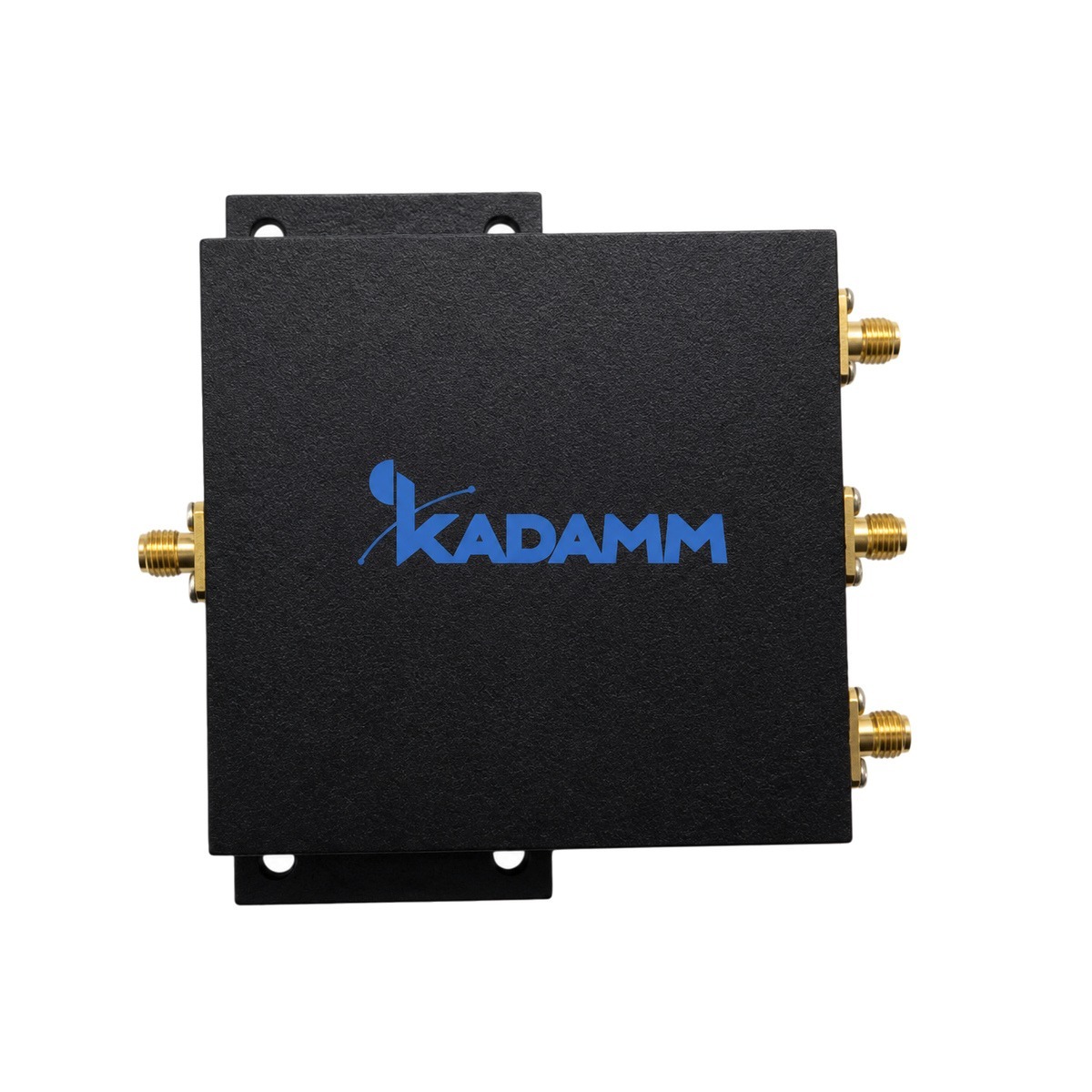

KADAMM ДМ-3-698/2700-SMA — делитель мощности диапазона 698–2700 МГц. Делитель мощности делит сигнал поровну между 3 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (3 выхода) — 4,8 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤0,4 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — не менее 20 дБ. Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: КСВН — ≤1,25; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA (розетка); рабочая температура — −35…+70 °C.
Чем отличается от похожих моделей KADAMM
- Разъём SMA (розетка), у ДМУ-698/2700 — N (розетка), SMA (розетка)
Между ДМ-3-698/2700-SMA и ДМУ-698/2700 решают габариты, масса и способ крепления на конкретной опоре.
- Полосы 698–2700 МГц, у ДМУ-2-700/2700-SMA — 700–2700 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–2700 МГц, у ДМ-К — 700–3000 МГц
- Разъём SMA (розетка), у ДМ-К — SMA или N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМ-3-698/2700-SMA с запасом по краям.
Согласование ДМ-3-698/2700-SMA с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–2700 МГц |
| Мощность | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 3,0 дБ |
| Дополнительные вносимые потери | ≤0,4 дБ |
| Развязка / подавление | не менее 20 дБ |
| КСВН | ≤1,25 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+70 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМ-3-698/2700-SMA.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМ-3-698/2700-SMA.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМ-3-698/2700-SMA:
Перед заказом KADAMM ДМ-3-698/2700-SMA сверьте с проектом:
- Частоты оборудования — внутри 698–2700 МГц
- Разъёмы — SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA (розетка).
- Разъёмы ДМ-3-698/2700-SMA на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДМ-3-698/2700-SMA включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМ-3-698/2700-SMA и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМ-3-698/2700-SMA и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМ-3-698/2700-SMA пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДМ-3-698/2700-SMA | KADAMM ДМУ-698/2700 | KADAMM ДМУ-2-700/2700-SMA | KADAMM ДМ-К |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–2700 МГц | 698–2700 МГц | 700–2700 МГц | 700–3000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | 0,25 кг | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
