Делитель мощности коаксиальный: 694–3800 МГц.
Что представляет собой устройство

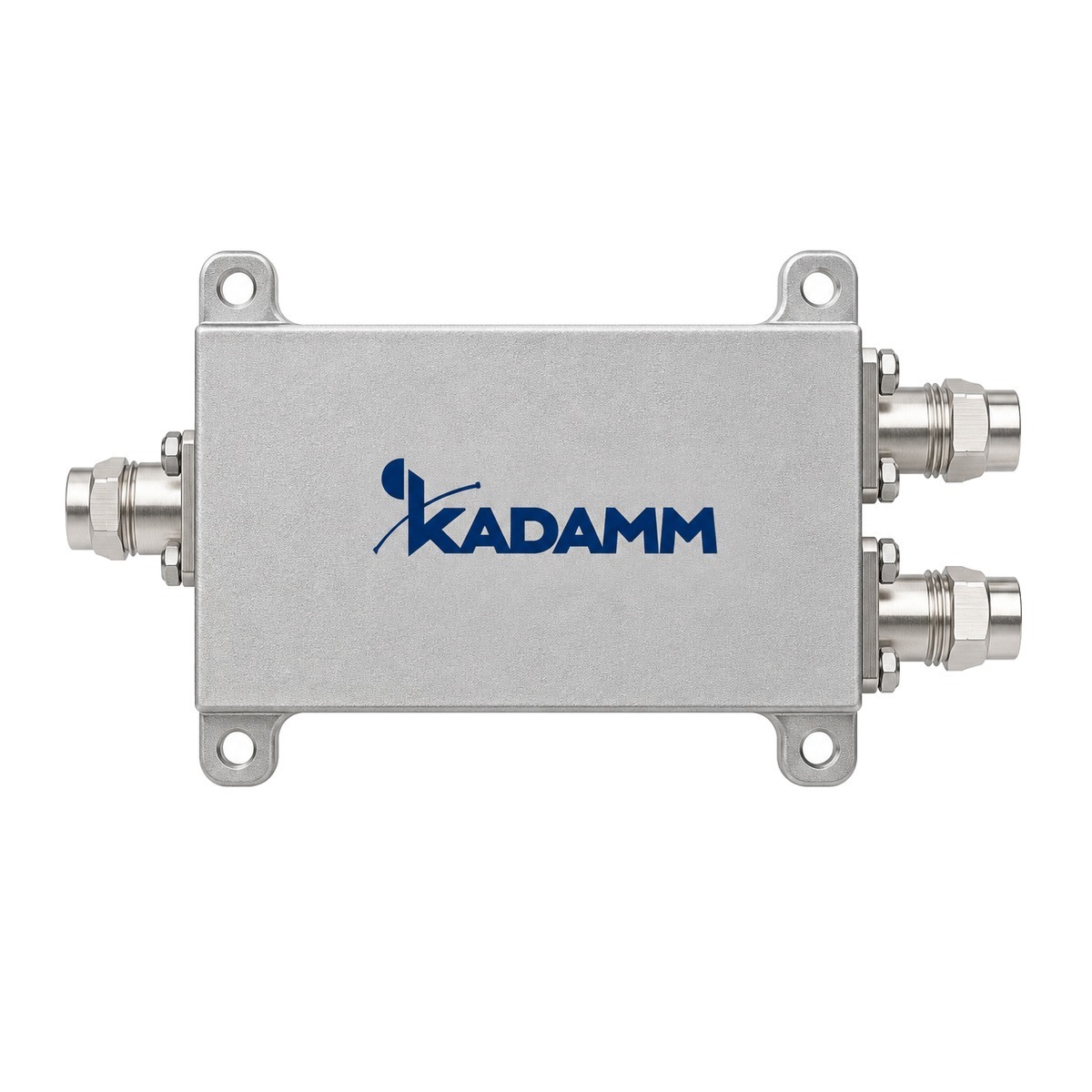

KADAMM ДМ-694/3800 — делитель мощности коаксиальный диапазона 694–3800 МГц. Делитель мощности делит сигнал поровну между 2 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (2 выхода) — 3 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — 0,6 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — 18 дБ. Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: вносимое ослабление — 0,6 дБ; КСВН — ≤1,25 (все порты); допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — −153 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — QN; размеры — 131,3 × 63 × 22 мм; исполнение — IP65; рабочая температура — −25…+55 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 694–3800 МГц, у ДМУ-8-670/3800-N — 670–3800 МГц
- Разъём QN, у ДМУ-8-670/3800-N — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 694–3800 МГц, у ДМУ-8-617/3980-NEX10 — 617–3980 МГц
- Разъём QN, у ДМУ-8-617/3980-NEX10 — NEX10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 694–3800 МГц, у ДМУ-4-800/4000-SMA — 800–4000 МГц
- Разъём QN, у ДМУ-4-800/4000-SMA — SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМ-694/3800 с запасом по краям.
Согласование ДМ-694/3800 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 694–3800 МГц |
| Число выходов | 2 |
| Деление | 3 дБ |
| Вносимые потери | 0,6 дБ |
| КСВН | ≤1,25 (все порты) |
| Развязка | 18 дБ |
| PIM3 | −153 дБн (2 × 43 дБм, отражённая, 900 и 1800 МГц) |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | QN (розетка) |
| Габариты | 131,3 × 63 × 22 мм |
| Исполнение | IP65 |
| Температура эксплуатации | −25…+55 °C |
| Масса | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМ-694/3800.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМ-694/3800.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМ-694/3800:
Перед заказом KADAMM ДМ-694/3800 сверьте с проектом:
- Частоты оборудования — внутри 694–3800 МГц
- Разъёмы — QN
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — QN (розетка).
- Уличные соединения ДМ-694/3800 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ДМ-694/3800 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМ-694/3800 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМ-694/3800 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМ-694/3800 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДМ-694/3800 | KADAMM ДМУ-8-670/3800-N | KADAMM ДМУ-8-617/3980-NEX10 | KADAMM ДМУ-4-800/4000-SMA |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 694–3800 МГц | 670–3800 МГц | 617–3980 МГц | 800–4000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 0,45 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
