Делители мощности коаксиальные: 140–500 МГц.
Что представляет собой устройство

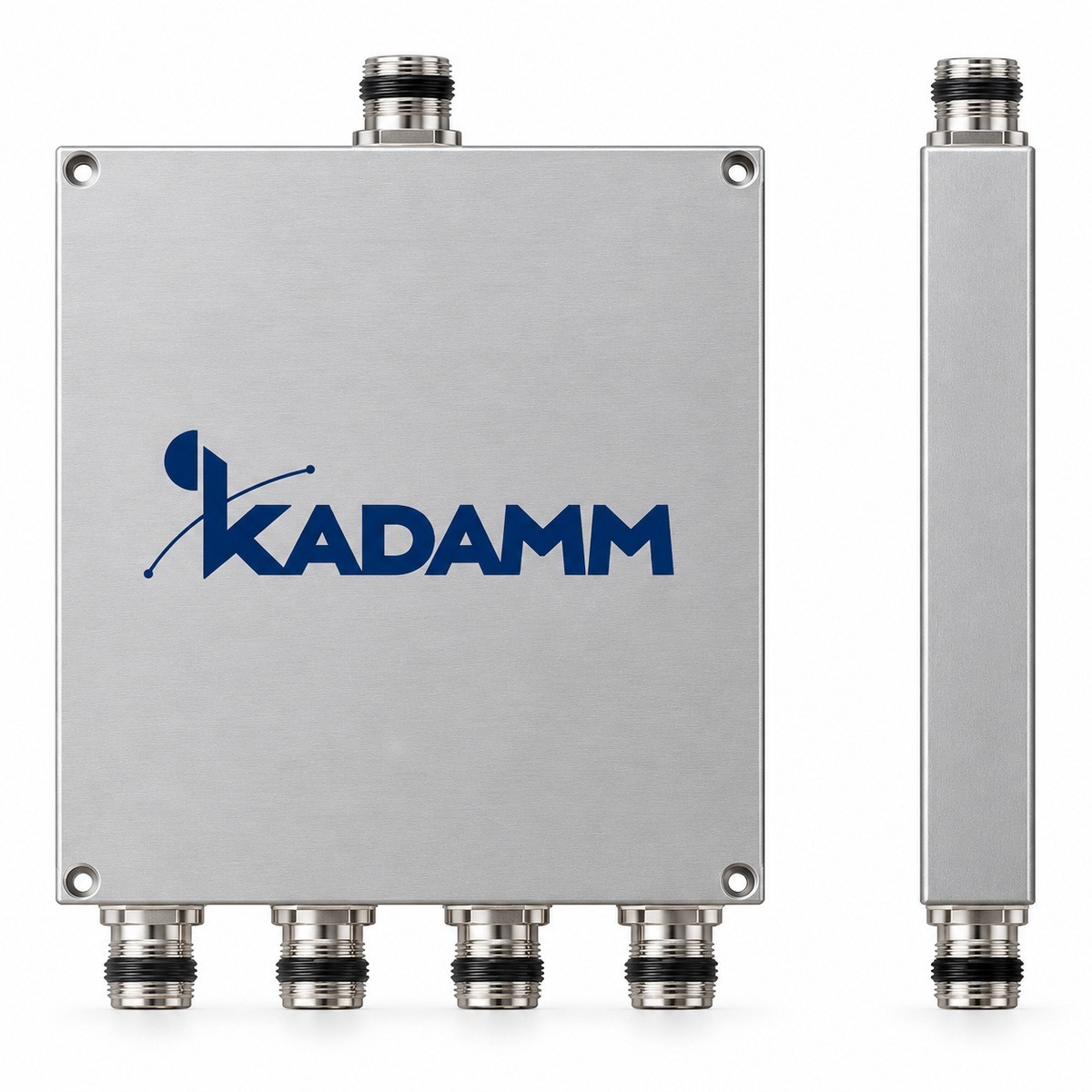

KADAMM ДМ-140/500 — делители мощности коаксиальные диапазона 140–500 МГц. Делитель мощности делит сигнал поровну между 4 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (4 выхода) — 6 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤1,0 дБ (2 отвода, деление 3 дБ); ≤1,5 дБ (3 отвода, 4,8 дБ); ≤1,6 дБ (4 отвода, 6 дБ). Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — ≥20 дБ (2 и 4 отвода); ≥16 дБ (3 отвода). Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: вносимое ослабление — ≤1,0 дБ (2 отвода, деление 3 дБ); ≤1,5 дБ (3 отвода, 4,8 дБ); ≤1,6 дБ (4 отвода, 6 дБ); КСВН — ≤1,5 / 1,3 (2 отвода); ≤1,6 / 1,4 (3 отвода); ≤1,6 / 1,3 (4 отвода); допустимая мощность — 20 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N; размеры — 76 × 60 × 20 мм (2 отвода); 156 × 100 × 20 мм (3); 120 × 120 × 20 мм (4); рабочая температура — −40…+80 °C.
В серии 3 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Выходов, Полоса, МГц, Потери сверх деления, дБ, Развязка, дБ, Мощность, Вт) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM

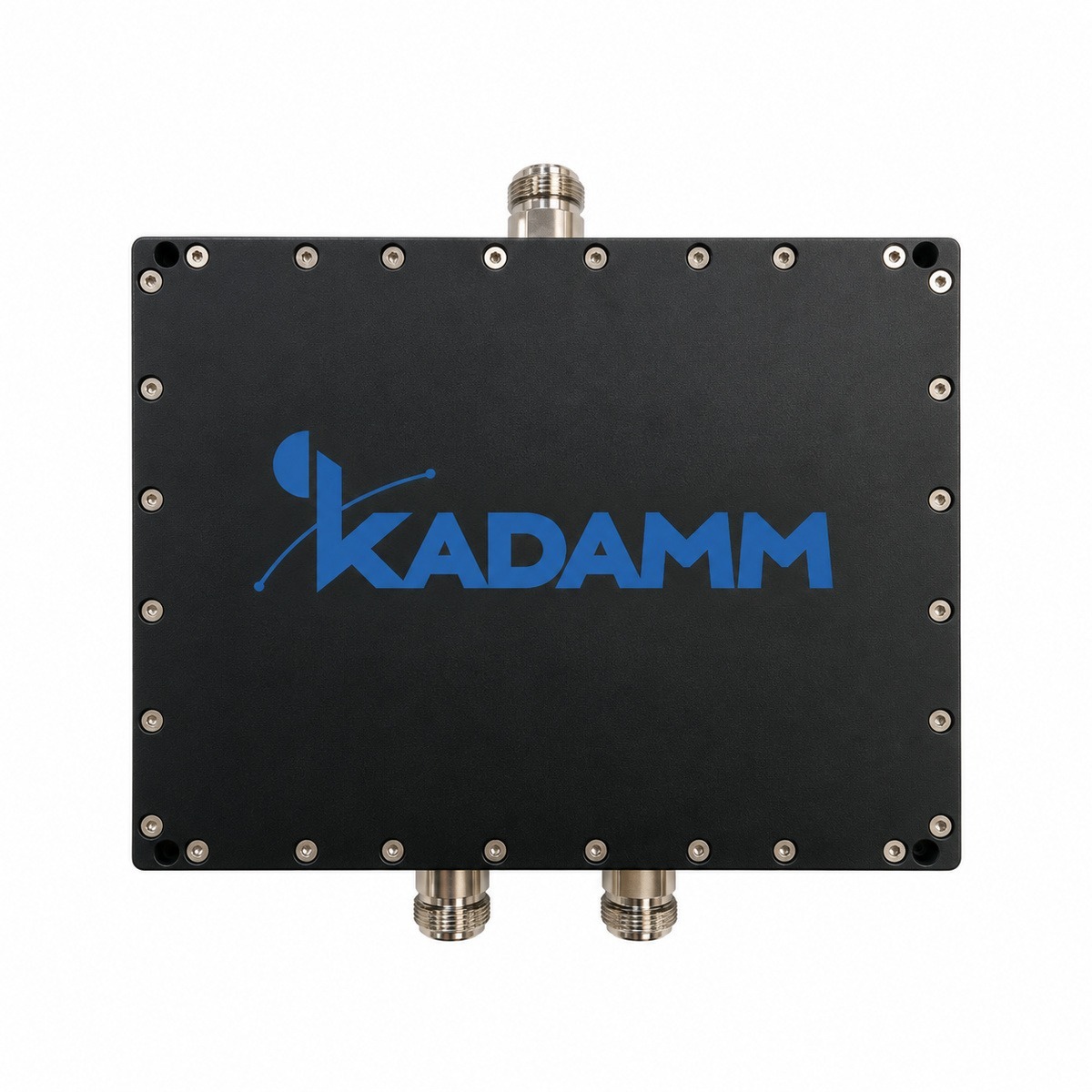

- Полосы 140–500 МГц, у ДМУ-2-88/520-N — 88–520 МГц
- Разъём N, у ДМУ-2-88/520-N — N (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

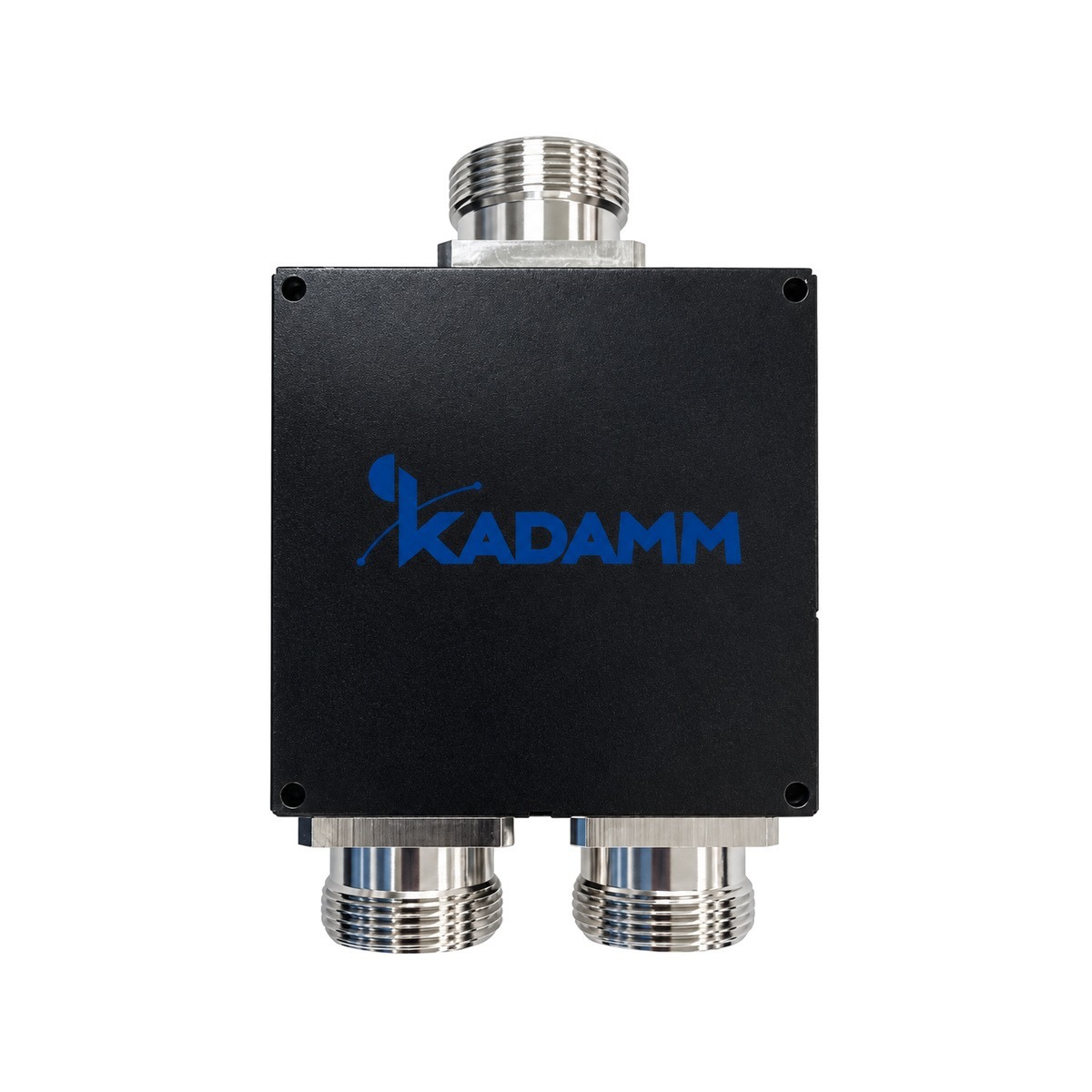

- Полосы 140–500 МГц, у ДМУ-2-300/500-716 — 300–500 МГц
- Разъём N, у ДМУ-2-300/500-716 — 7/16 DIN (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 140–500 МГц, у ДМУ-3-136/960-N — 136–960 МГц
- Разъём N, у ДМУ-3-136/960-N — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМ-140/500 с запасом по краям.
Согласование ДМ-140/500 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 140–500 МГц |
| Число выходов | 2, 3 или 4 — по артикулу |
| Вносимые потери сверх деления | ≤1,0 дБ (2 отвода, деление 3 дБ); ≤1,5 дБ (3 отвода, 4,8 дБ); ≤1,6 дБ (4 отвода, 6 дБ) |
| КСВН вход / выходы | ≤1,5 / 1,3 (2 отвода); ≤1,6 / 1,4 (3 отвода); ≤1,6 / 1,3 (4 отвода) |
| Развязка между выходами | ≥20 дБ (2 и 4 отвода); ≥16 дБ (3 отвода) |
| Разбаланс амплитуды / фазы | ±0,3 дБ / ±3° (2); ±0,5 дБ / ±5° (3); ±0,4 дБ / ±4° (4) |
| Мощность | 20 Вт (прямая), 2 Вт (обратная) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 76 × 60 × 20 мм (2 отвода); 156 × 100 × 20 мм (3); 120 × 120 × 20 мм (4) |
| Покрытие | токопроводящее оксидирование |
| Температура эксплуатации | −40…+80 °C |
| Температура хранения | −45…+85 °C |
| Масса | уточняйте у менеджера |
Исполнения
| Артикул | Выходов | Полоса, МГц | Потери сверх деления, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|---|
| KADAMM ДМ-2-140/500-N | 2 | 140–500 | ≤1,0 | ≥20 | 20 |
| KADAMM ДМ-3-140/500-N | 3 | 140–500 | ≤1,5 | ≥16 | 20 |
| KADAMM ДМ-4-140/500-N | 4 | 140–500 | ≤1,6 | ≥20 | 20 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМ-140/500.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМ-140/500:
Перед заказом KADAMM ДМ-140/500 сверьте с проектом:
- Частоты оборудования — внутри 140–500 МГц
- Разъёмы — N
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- После затяжки соединения ДМ-140/500 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ДМ-140/500 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМ-140/500 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМ-140/500 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМ-140/500 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДМ-140/500 | KADAMM ДМУ-2-88/520-N | KADAMM ДМУ-2-300/500-716 | KADAMM ДМУ-3-136/960-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 140–500 МГц | 88–520 МГц | 300–500 МГц | 136–960 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 0,65–0,85 |
| Страница | Эта модель | Открыть | Открыть | Открыть |
