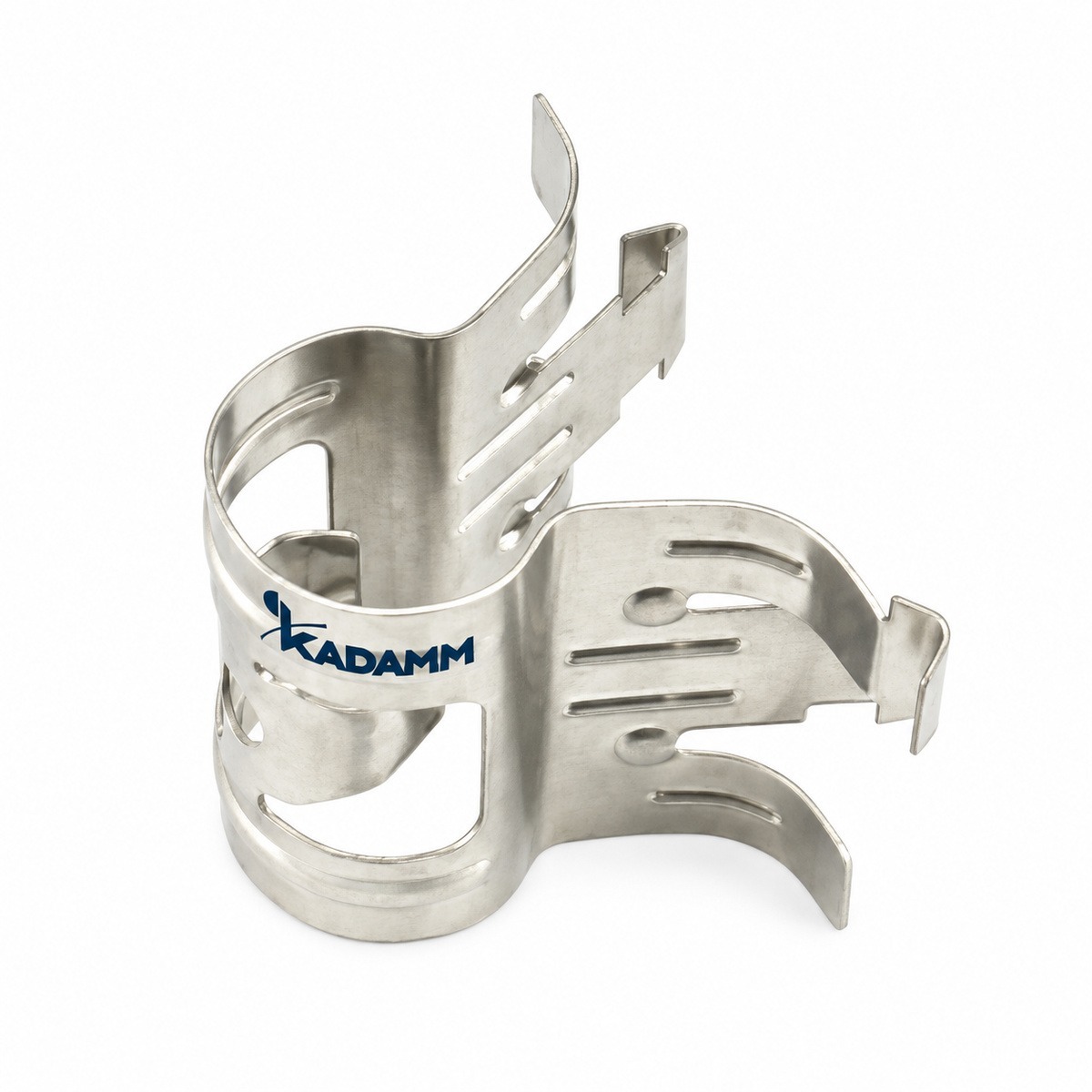

Держатели фидера защёлкивающиеся (snap-in) KADAMM ДФ — фидеры 1/2–2-1/4". 13 исполнений в таблице.
О серии
Держатели фидера защёлкивающиеся (snap-in) KADAMM ДФ — фиксируют коаксиальный фидер на кабельросте, уголке или стене с заданным шагом, чтобы кабель не провисал, не перетирался и не передавал нагрузку на разъёмы. Подходят для кабеля: гофрированный · с гладкой оболочкой · коаксиальный в оплётке, гибридный / гофрированный коаксиальный / коаксиальный в оплётке, гибридный (по исполнению).
Материал — нержавеющая сталь AISI 304. Рабочая температура — −40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994: изделие рассчитано на открытую установку. Коррозионная стойкость в соляном тумане — ≥168 ч в камере соляного тумана, по IEC 60068-2-11.
Исполнения серии различаются: диаметр по оболочке, высота, ширина и длина. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | нержавеющая сталь AISI 304 |
| Цвет | натуральный / серебристый (по исполнению) |
| Тип кабеля | гофрированный · с гладкой оболочкой · коаксиальный в оплётке, гибридный / гофрированный коаксиальный / коаксиальный в оплётке, гибридный (по исполнению) |
| Число держателей в наборе, макс. | 2 / 3 (по исполнению) |
| Рабочая температура | −40…+85 °C |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Коррозионная стойкость (соляной туман) | ≥168 ч в камере соляного тумана, по IEC 60068-2-11 |
| Вибростойкость | ≥4 ч на резонансной частоте, по IEC 60068-2-6 / ≥6 ч на резонансной частоте, по IEC 60068-2-6 (по исполнению) |
Исполнения
| Артикул | Исполнение | Диаметр по оболочке, мин. | Диаметр по оболочке, макс. | Высота | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|---|
| KADAMM ДФ-1.1/4 | Держатель фидера защёлкивающийся (snap-in) 1-1/4" | — | — | 44,4 мм | 64 мм | 68,5 мм | 0,413 |
| KADAMM ДФ-1.1/4Н | Держатель фидера защёлкивающийся наборный (стекируемый) 1-1/4", AISI 304 | 39,0 мм | 40,0 мм | 40,5 мм | 40,0 мм | 82,5 мм | 0,472 |
| KADAMM ДФ-1.1/4НР2 | Держатель фидера защёлкивающийся наборный (стекируемый) 1-1/4", AISI 304 | 39,0 мм | 40,0 мм | 40,5 мм | 40,0 мм | 82,5 мм | 0,047 |
| KADAMM ДФ-1.5/8 | Держатель фидера защёлкивающийся (snap-in) 1-5/8" | — | 52 мм | 44,4 мм | 65,7 мм | 79,5 мм | 0,624 |
| KADAMM ДФ-1.5/8Н | Держатель фидера защёлкивающийся наборный (стекируемый) 1-5/8", AISI 304 | 49,0 мм | 50,0 мм | 40,5 мм | 54,0 мм | 90,0 мм | 0,519 |
| KADAMM ДФ-1.5/8НР2 | Держатель фидера защёлкивающийся наборный (стекируемый) 1-5/8", AISI 304 | 49,0 мм | 50,0 мм | 40,5 мм | 54,0 мм | 90,0 мм | 0,052 |
| KADAMM ДФ-1/2 | Держатель фидера защёлкивающийся (snap-in) 1/2" | — | 16,3 мм | 40 мм | 34 мм | 49,9 мм | 0,188 |
| KADAMM ДФ-1/2Н | Держатель фидера защёлкивающийся наборный (стекируемый) 1/2", AISI 304 | 16,0 мм | 17,0 мм | 40,5 мм | 31,5 мм | 59,0мм | 0,033 |
| KADAMM ДФ-1/2НР2 | Держатель фидера защёлкивающийся наборный (стекируемый) 1/2", AISI 304 | 16,0 мм | 17,0 мм | 40,5 мм | 31,5 мм | 59,0мм | 0,332 |
| KADAMM ДФ-2.1/4 | Держатель фидера защёлкивающийся (snap-in) 2-1/4" | — | — | 44,4 мм | 77 мм | 86 мм | 0,693 |
| KADAMM ДФ-7/8 | Держатель фидера защёлкивающийся (snap-in) 7/8" | — | 31 мм | 44,4 мм | 64 мм | 55,88 мм | 0,345 |
| KADAMM ДФ-7/8Н | Держатель фидера защёлкивающийся наборный (стекируемый) 7/8", AISI 304 | 27,0 мм | 29,0 мм | 40,5 мм | 40,0 мм | 70,5 мм | 0,402 |
| KADAMM ДФ-7/8НР2 | Держатель фидера защёлкивающийся наборный (стекируемый) 7/8", AISI 304 | 27,0 мм | 29,0 мм | 40,5 мм | 40,0 мм | 70,5 мм | 0,040 |
Вопросы по серии
По параметрам: диаметр по оболочке, высота, ширина и длина. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Нержавеющая сталь AISI 304.
−40…+85 °C.
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
