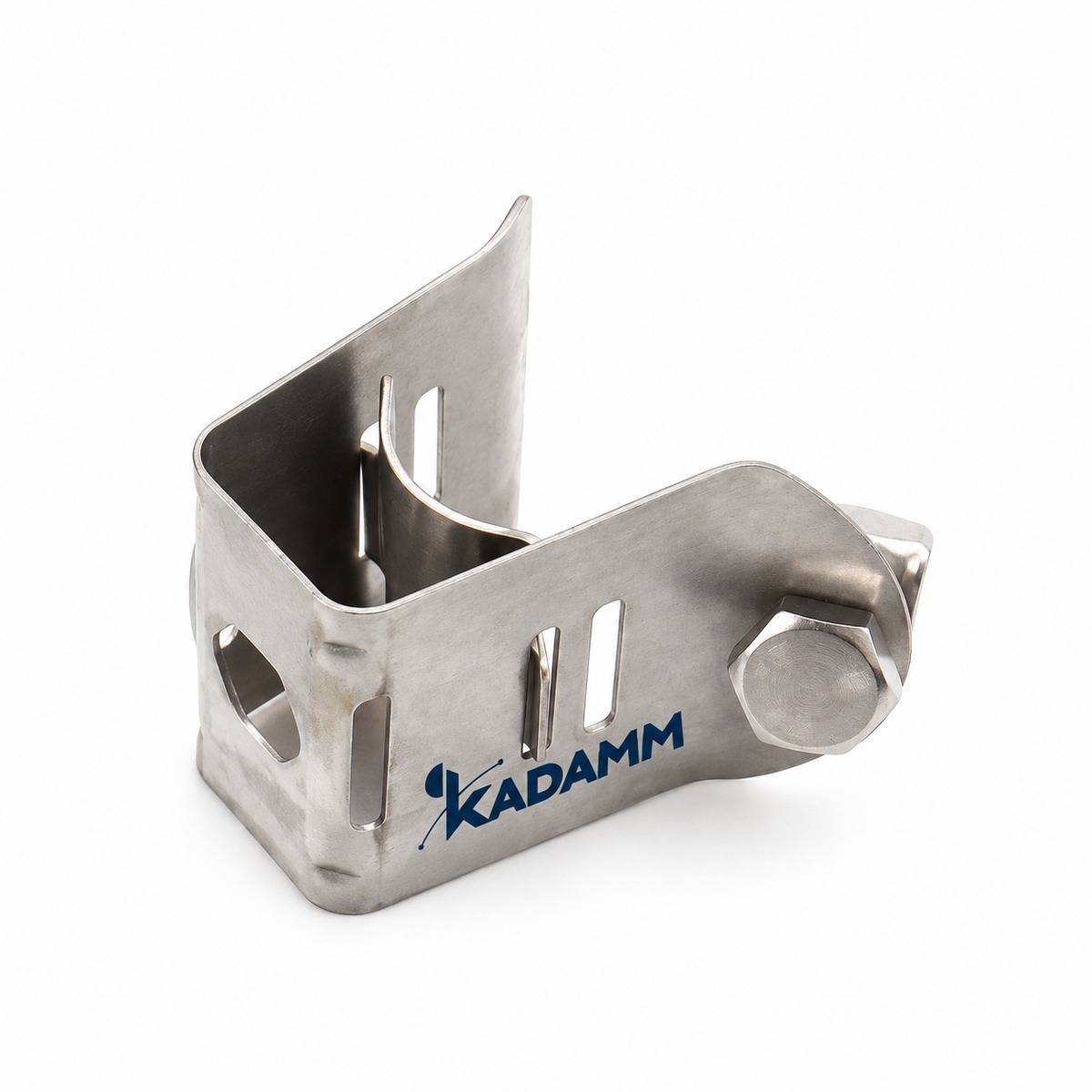

Держатели фидера «бабочка» KADAMM ДФ-Б — фидеры 1/2–2-1/4". 7 исполнений в таблице.
О серии
Держатели фидера «бабочка» KADAMM ДФ-Б — фиксируют коаксиальный фидер на кабельросте, уголке или стене с заданным шагом, чтобы кабель не провисал, не перетирался и не передавал нагрузку на разъёмы. Подходят для кабеля: коаксиальный 7/8" / коаксиальный в оплётке, гибридный · эллиптический волновод (по исполнению).
Материал — нержавеющая сталь AISI 304. Рабочая температура — −40…+85 °C (у части исполнений). Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994 (у части исполнений): изделие рассчитано на открытую установку. Коррозионная стойкость в соляном тумане — ≥168 ч в камере соляного тумана, по IEC 60068-2-11 (у части исполнений).
Исполнения серии различаются: диаметр по оболочке, ширина и длина. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | нержавеющая сталь AISI 304 |
| Цвет | серебристый |
| Тип кабеля | коаксиальный 7/8" / коаксиальный в оплётке, гибридный · эллиптический волновод (по исполнению) |
| Высота | 38,1 мм |
| Рабочая температура | −40…+85 °C (у части исполнений) |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 (у части исполнений) |
| Коррозионная стойкость (соляной туман) | ≥168 ч в камере соляного тумана, по IEC 60068-2-11 (у части исполнений) |
| Вибростойкость | ≥6 ч на резонансной частоте, по IEC 60068-2-6 (у части исполнений) |
Исполнения
| Артикул | Исполнение | Диаметр по оболочке, мин. | Диаметр по оболочке, макс. | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM ДФ-Б-1.1/4 | Держатель фидера «бабочка» 1-1/4" | 37,6 мм | 43,2 мм | 16,5 мм | 147,83 мм | 0,459 |
| KADAMM ДФ-Б-1.5/8 | Держатель фидера «бабочка» 1-5/8" | 48,3 мм | 52 мм | 13,5 мм | 171,2 мм | 0,523 |
| KADAMM ДФ-Б-1/2 | Держатель фидера «бабочка» 1/2" | — | 16,3 мм | 40,2 мм | 40,2 мм | 0,315 |
| KADAMM ДФ-Б-2.1/4 | Держатель фидера «бабочка» 2-1/4" | 58,2 мм | 60 мм | 13,5 мм | 199,2 мм | 0,72 |
| KADAMM ДФ-Б-5/8 | Держатель фидера «бабочка» 5/8" | 20,8 мм | 22 мм | 14,4 мм | 89 мм | 0,399 |
| KADAMM ДФ-Б-7/8 | Держатель фидера «бабочка» 7/8" | 26,7 мм | 31 мм | 16,5 мм | 105,38 мм | 0,417 |
| KADAMM ДФ-Б-7/8Р2 | Держатель фидера «бабочка» 7/8" | 26,7 мм | 31 мм | 16,5 мм | 105,38 мм | 0,042 |
Вопросы по серии
По параметрам: диаметр по оболочке, ширина и длина. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Нержавеющая сталь AISI 304.
−40…+85 °C (у части исполнений).
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
