Потолочные антенны: 2400–2500 МГц, усиление 3 дБи.
Что представляет собой антенна

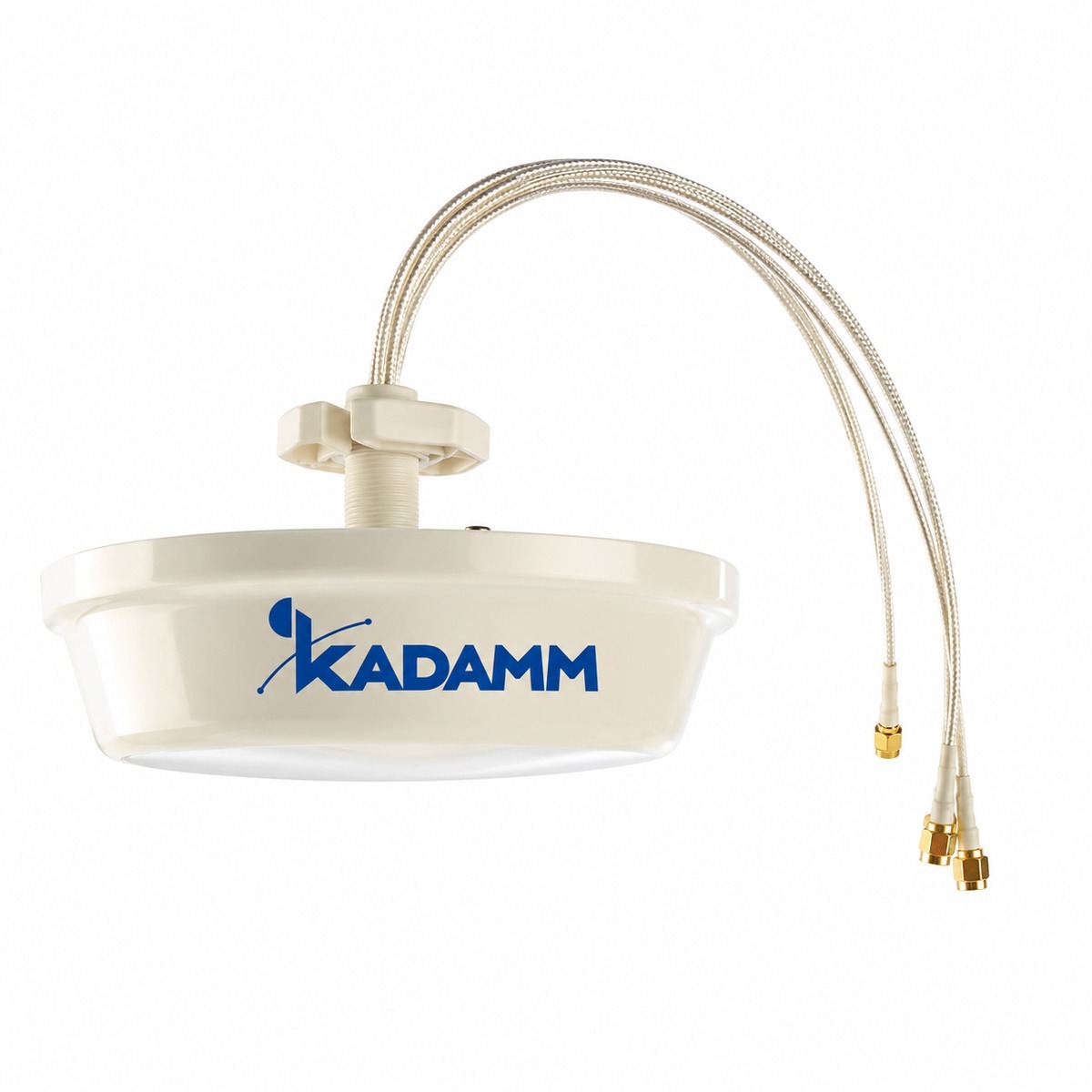

KADAMM CL24 — потолочные антенны диапазона 2400–2500 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Усиление антенны — 3 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2; допустимая мощность 100 Вт, 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 0,2 кг, 0,25 кг, 0,4 кг; крепление: на потолок; рабочая температура −40…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 2400–2500 МГц, у I-ATO4-698/2700S-MD — 698–960 и 1710–2700 МГц
- Усиление 3 дБи, у I-ATO4-698/2700S-MD — 3,5 дБи (меньше на 0,5 дБ)
- Легче на 0,16 кг (0,2 кг, 0,25 кг, 0,4 кг и 0,36 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 2400–2500 МГц, у I-ATO-600/6000-M — 600–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

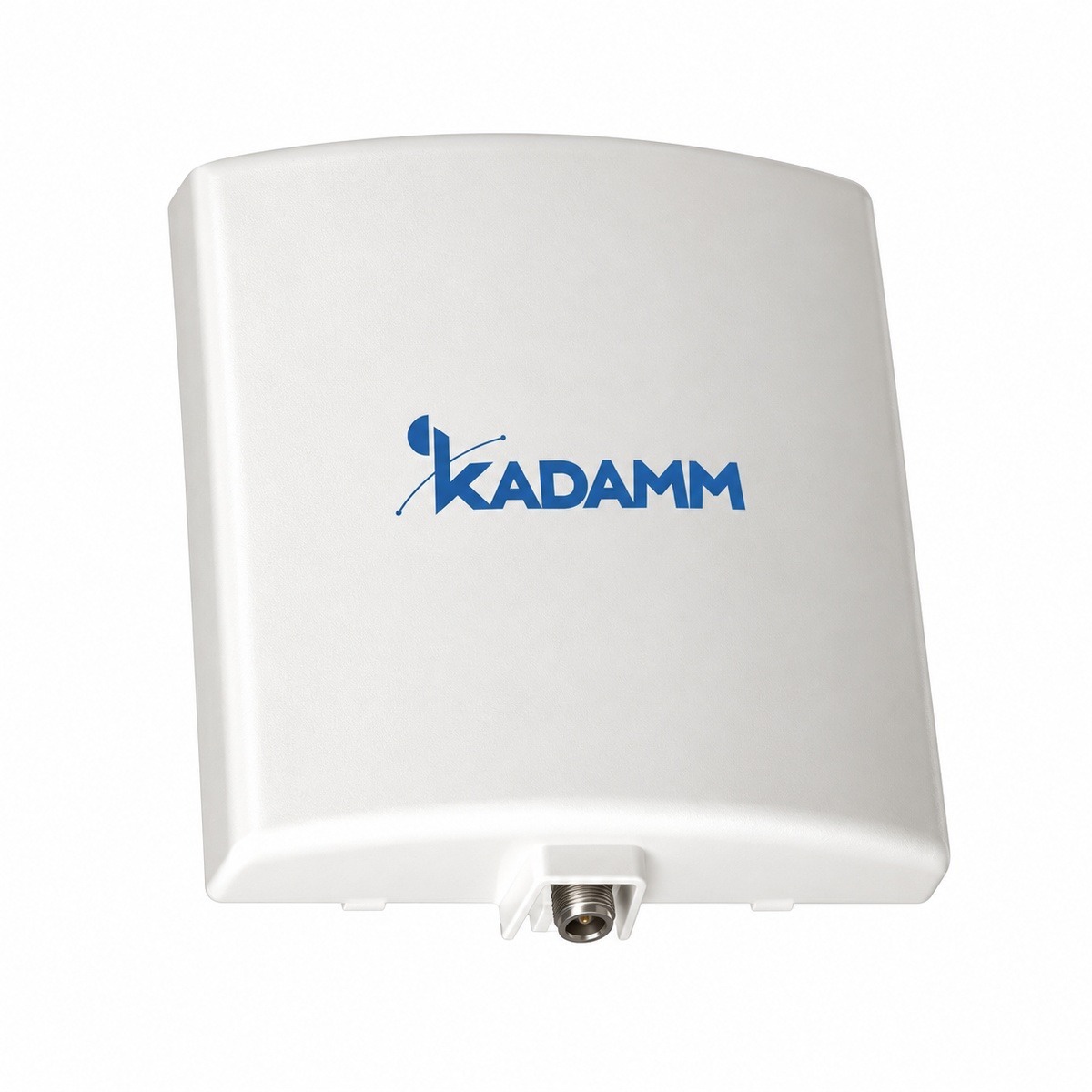

- Полосы 2400–2500 МГц, у I-ATP10-2400/2483S — 2400–2483 МГц
- Усиление 3 дБи, у I-ATP10-2400/2483S — 10 дБи (меньше на 7 дБ)
- Легче на 0,6 кг (0,2 кг, 0,25 кг, 0,4 кг и 0,8 кг)
KADAMM I-ATP10-2400/2483S берут, когда нужен запас по дальности; KADAMM CL24 легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу CL24 с запасом по краям.
Значение CL24 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование CL24 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт CL24.
Крепление: на потолок.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц (Wi-Fi, ISM) |
| Усиление | 3 дБи |
| Порты | MIMO, 2–4 порта |
| КСВН | ≤2 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт, 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Крепление | на потолок |
| Рабочая температура | −40…+65 °C |
| Масса | 0,2 кг, 0,25 кг, 0,4 кг |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM CL24-3M | 2400-2500 МГц | 3 | 360°/65° | 3 (вертикальная) | 3×SMA (вилка) | Ø145×65 мм |
| KADAMM CL24-3MA | 2400-2500 МГц | 3 | 360°/68° | 3 (вертикальная) | 3×SMA (вилка) | Ø120×35 мм |
| KADAMM CL24-3MB | 2400-2500 МГц | 3 | 360°/65° | 6 (вертикальная) | 6×SMA (вилка) | Ø145×65 мм |
| KADAMM CL24-3MC | 2400-2500 МГц | 3 | 360°/68° | 6 (вертикальная) | 6×SMA (вилка) | Ø154×70 мм |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры CL24 в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание CL24.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход CL24 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 3 = 16 дБм, то есть около 40 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 0,02 = 66,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 16 − 66,3 = −50,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах CL24:
Перед заказом KADAMM CL24 сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 МГц
- Мощность на порт — не выше 100 Вт, 50 Вт
- Опора и крепление — на потолок
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление CL24 — на потолок.
- CL24 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Внутри здания герметизация разъёмов CL24 не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна выбранной модели и крепёж (по модели)
Документация и поставка
Документы
Техописание и каталог
Техническое описание CL24 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM CL24 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора CL24 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM CL24 | KADAMM I-ATO4-698/2700S-MD | KADAMM I-ATO-600/6000-M | KADAMM I-ATP10-2400/2483S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–2500 МГц | 698–960 и 1710–2700 МГц | 600–6000 МГц | 2400–2483 МГц |
| Усиление | 3 дБи | 3,5 дБи | 3–5,5 дБи | 10 дБи |
| Луч по горизонтали | — | — | — | 110° |
| Поляризация | — | вертикальная | по модели | Вертикальная |
| Порты | — | — | — | 1 |
| Габариты | — | — | — | 220 × 190 × 45 мм |
| Масса | 0,2 кг, 0,25 кг, 0,4 кг | 0,36 кг | по модели — см. таблицу | 0,8 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
