Аттенюаторы коаксиальные с низкой интермодуляцией: 694–2700 МГц.
Что представляет собой устройство

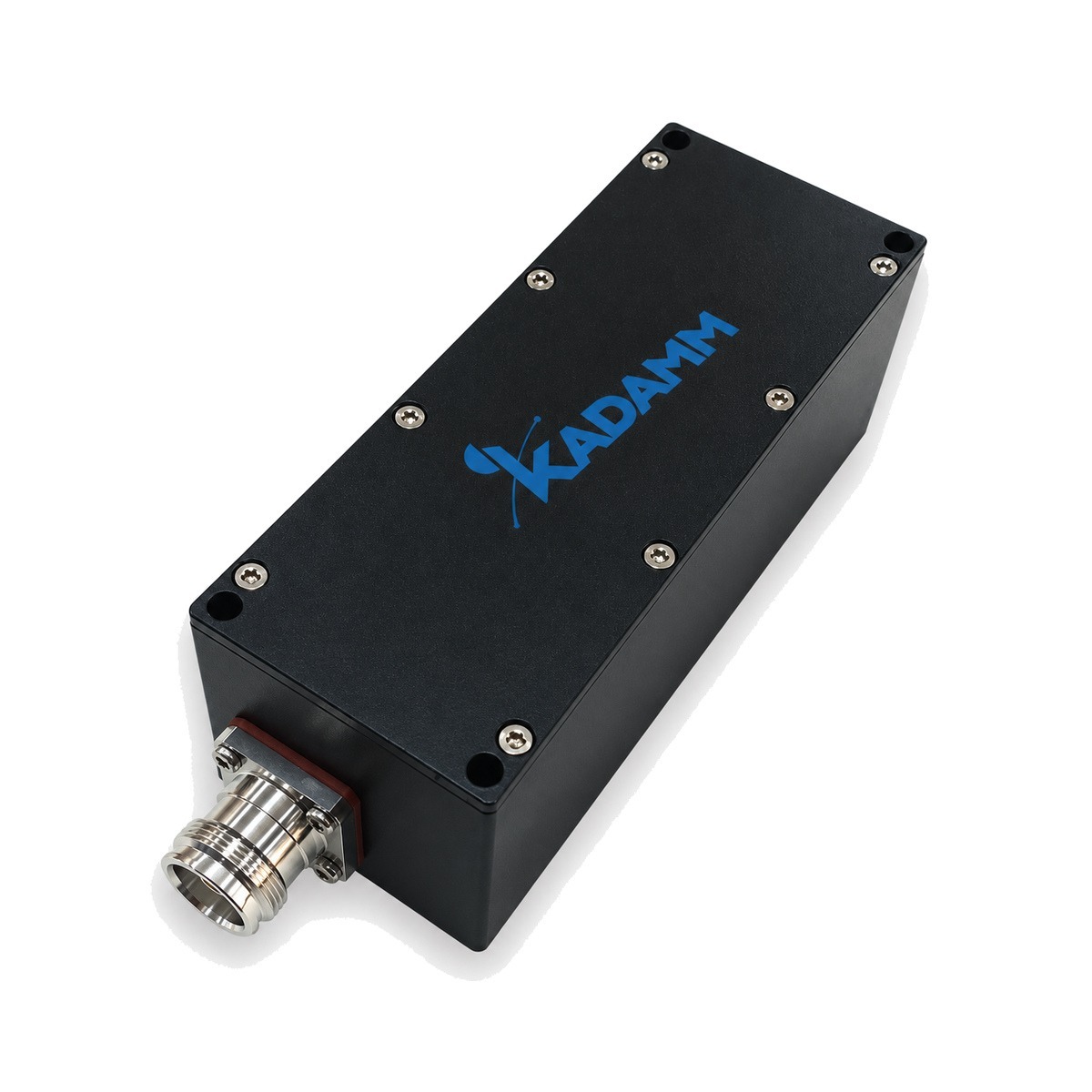

KADAMM АТП-20 — аттенюаторы коаксиальные с низкой интермодуляцией диапазона 694–2700 МГц. Коаксиальный аттенюатор — резисторное устройство, которое ослабляет сигнал на заданное число децибел равномерно во всей рабочей полосе. Мощность, которую он «отнимает», рассеивается в виде тепла, поэтому для мощных трактов аттенюаторы делают с радиатором; допустимая мощность этой модели — 10–13 Вт.
Каждые 3 дБ ослабления — это вдвое меньшая мощность, 10 дБ — в десять раз, 20 дБ — в сто раз. Аттенюаторы применяют, чтобы привести уровень сигнала к допустимому для входа приёмника или измерительного прибора и чтобы выровнять уровни в DAS.
Основные параметры тракта: допустимая мощность — 10–13 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — менее −118 дБм при 2 × 37 дБм / ≤−155 дБн при 2 × 37 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 (вилка – розетка); исполнение — IP67; рабочая температура — −20…+70 °C.
В серии 4 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ослабление, дБ, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 694–2700 МГц, у АТП-8-5-43 — 617–2700 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 694–2700 МГц, у АТП-100 — 350–5000 МГц
- Разъём 4.3-10 (вилка – розетка), у АТП-100 — 4.3-10 (розетка – розетка), 4.3-10 (розетка), N (вилка – розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 694–2700 МГц, у АТП-50 — 578–6000 МГц
- Разъём 4.3-10 (вилка – розетка), у АТП-50 — 4.3-10 (вилка – розетка), 4.3-10 (розетка – розетка), N (вилка – розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу АТП-20 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 694–2700 МГц |
| Мощность | 10–13 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | менее −118 дБм при 2 × 37 дБм / ≤−155 дБн при 2 × 37 дБм |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (вилка – розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+70 °C |
| Степень защиты | IP67 |
Исполнения
| Артикул | Ослабление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM АТП-10,5-20-43 | 10,5 | 694–2700 | 10 | ≤1,25 (694–2500 МГц), ≤1,35 (2500–2700 МГц) | менее −118 дБм при 2 × 37 дБм / ≤−155 дБн при 2 × 37 дБм | 4.3-10 (вилка – розетка) |
| KADAMM АТП-15,5-20-43 | 15,5 | 694–2700 | 10 | ≤1,25 (694–2500 МГц), ≤1,35 (2500–2700 МГц) | менее −118 дБм при 2 × 37 дБм / ≤−155 дБн при 2 × 37 дБм | 4.3-10 (вилка – розетка) |
| KADAMM АТП-20,5-20-43 | 20,5 | 694–2700 | 10 | ≤1,25 (694–2500 МГц), ≤1,35 (2500–2700 МГц) | менее −118 дБм при 2 × 37 дБм / ≤−155 дБн при 2 × 37 дБм | 4.3-10 (вилка – розетка) |
| KADAMM АТП-6,5-20-43 | 6,5 | 694–2700 | 13 | ≤1,25 (694–2500 МГц), ≤1,35 (2500–2700 МГц) | менее −118 дБм при 2 × 37 дБм / ≤−155 дБн при 2 × 37 дБм | 4.3-10 (вилка – розетка) |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание АТП-20.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для АТП-20.
Применение
Аттенюаторы применяют в измерениях, при настройке и испытаниях оборудования, для защиты входов приёмников и выравнивания уровней в распределительных системах.
Сети и службы в полосах АТП-20:
Перед заказом KADAMM АТП-20 сверьте с проектом:
- Частоты оборудования — внутри 694–2700 МГц
- Разъёмы — 4.3-10 (вилка – розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (вилка – розетка).
- После затяжки соединения АТП-20 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление АТП-20 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание АТП-20 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM АТП-20 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора АТП-20 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

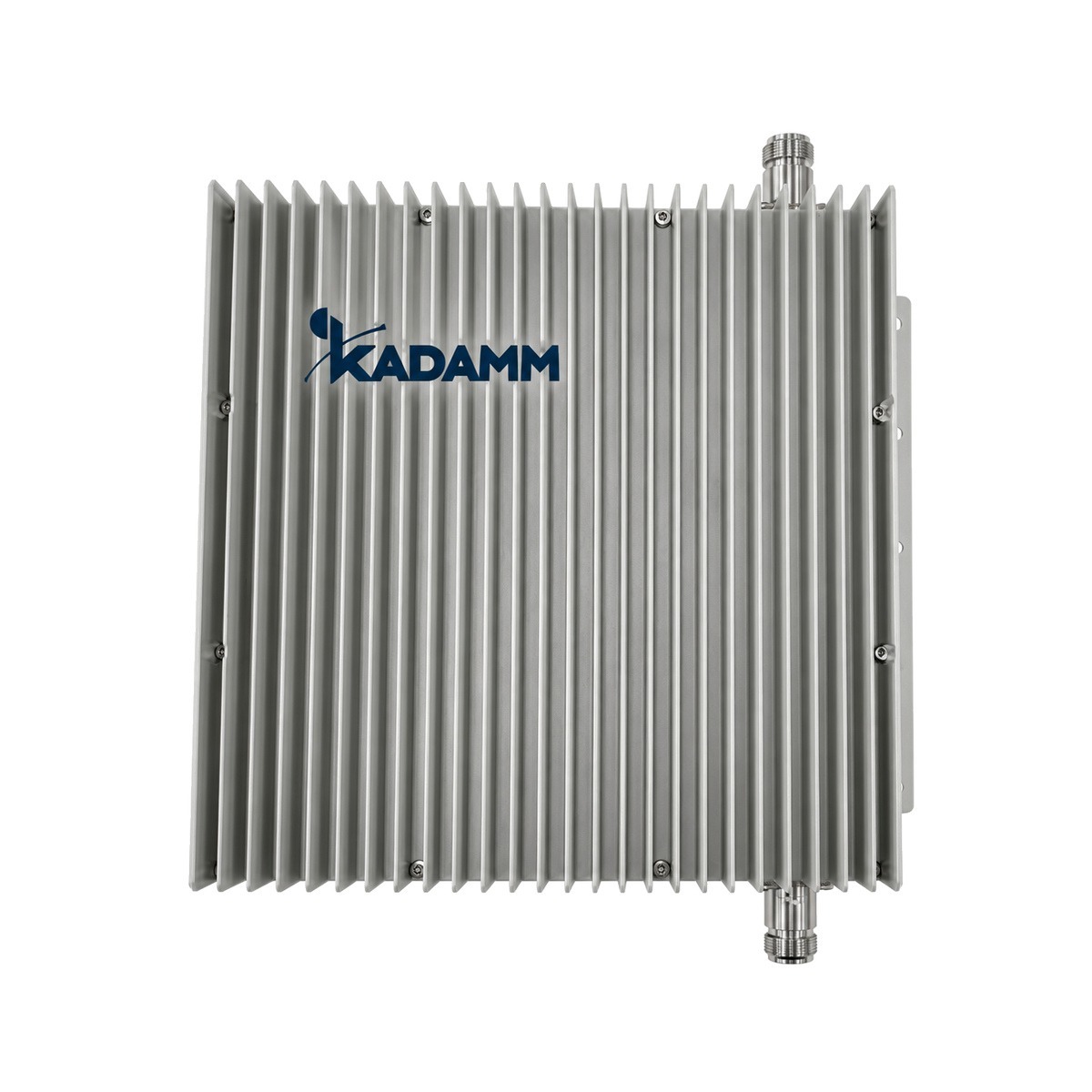

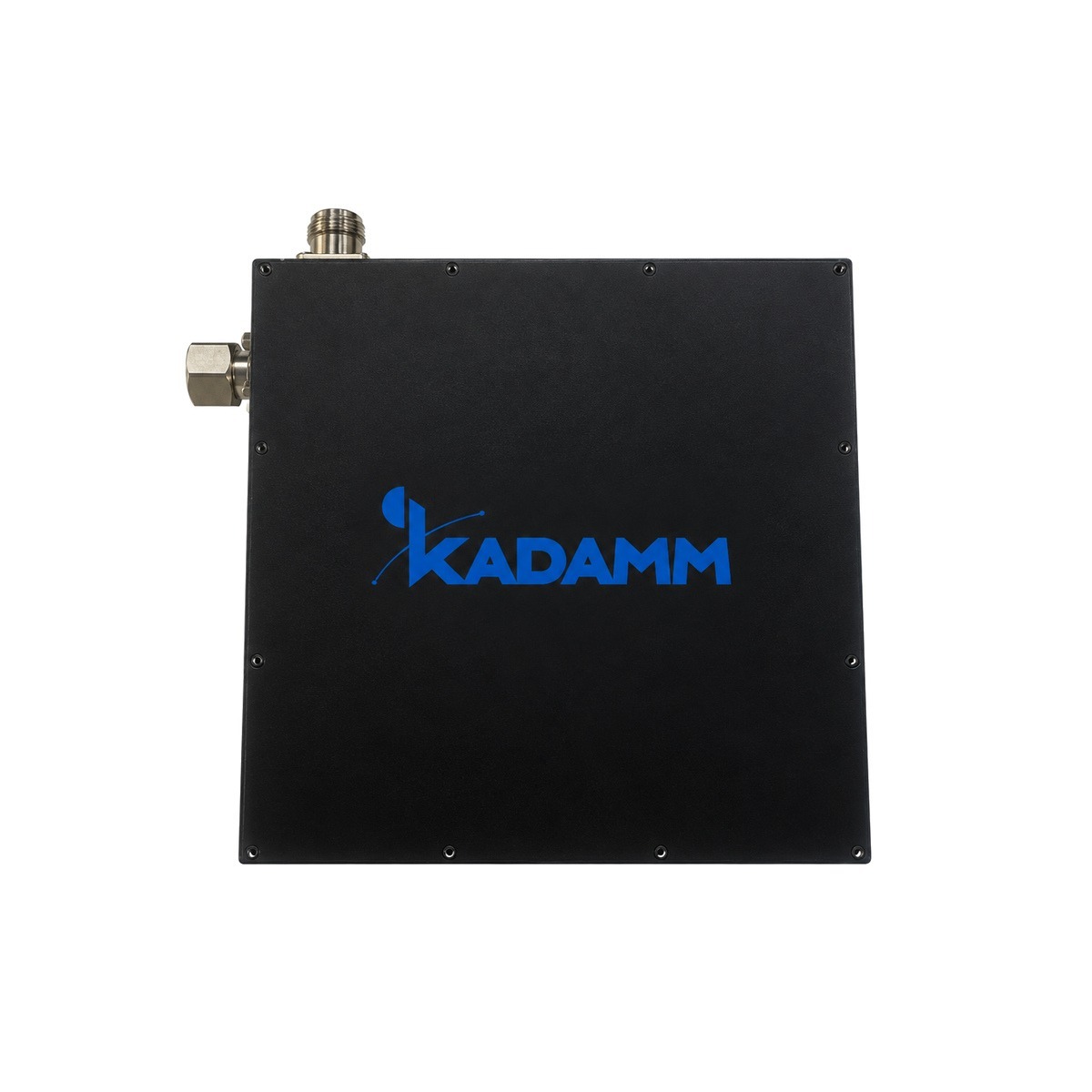

| Параметр | KADAMM АТП-20 | KADAMM АТП-8-5-43 | KADAMM АТП-100 | KADAMM АТП-50 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 694–2700 МГц | 617–2700 МГц | 350–5000 МГц | 578–6000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
Другие модели этого раздела каталога KADAMM: Аттенюаторы коаксиальные →
