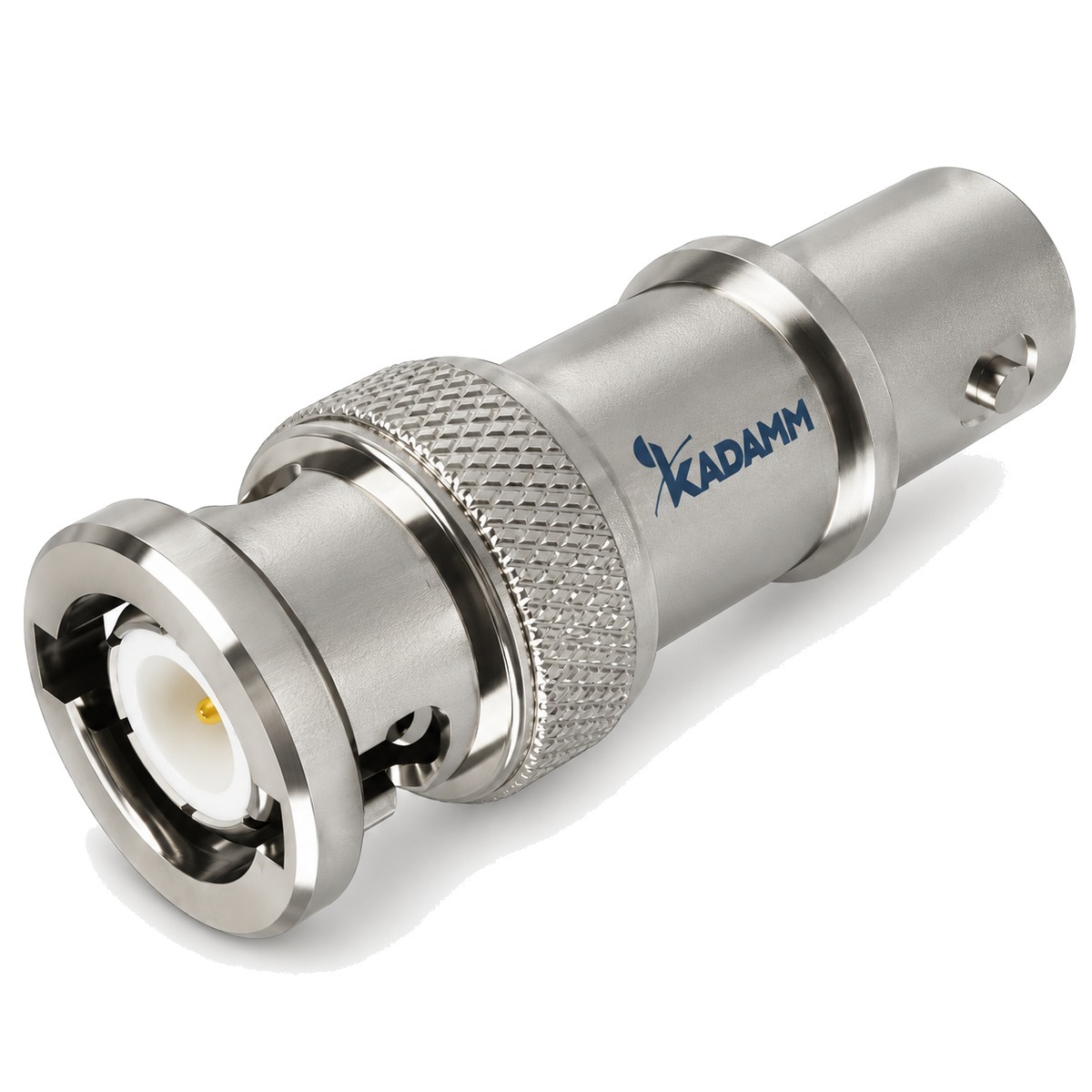

Аттенюаторы KADAMM (КАДАММ) серии АТК75: снижают уровень сигнала на заданное число децибел без нарушения согласования.
О серии
KADAMM АТК75 — аттенюаторы производства KADAMM (КАДАММ).
В серии 16 исполнений, общий охват частот — до 3 ГГц. Подключение — F, N, BNC.
Исполнения АТК75 различаются по параметрам: частоты, средняя мощность, соединители, погрешность ослабления, КСВН при ослаблении 10, 20 и 30 дБ.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.
Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.
Разброс по исполнениям АТК75: мощность — 1–5 Вт. Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Фиксированный аттенюатор KADAMM АТК75 — согласованная резистивная цепь, включённая в разрыв коаксиальной линии. Часть мощности рассеивается на резисторах, а входное и выходное сопротивления остаются равными сопротивлению тракта, поэтому ослабление вносится без отражений.
Номинал задают в децибелах: 3 дБ — на выходе половина мощности, 10 дБ — десятая часть, 20 дБ — сотая. Средняя мощность, которую выдерживает аттенюатор, ограничена нагревом резистивного элемента.
Конструкция и материалы
Резистивный элемент аттенюатора KADAMM АТК75 размещён в металлическом корпусе между двумя соединителями.
Ключевые особенности
16 исполнений, 3 рабочие полосы. Самая широкая полоса — 100 МГц – 1 ГГц у KADAMM АТК75-1-1-X-F(р)-F(р)-А.
Наибольшую мощность держат KADAMM АТК75-1-5-X-BNC, KADAMM АТК75-1-5-X-F и ещё 4 исполнения.
Подключение по исполнениям — в столбце «Соединитель» таблицы.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АТК75: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–3 ГГц |
| Средняя мощность, Вт | от 1 до 5 |
| Соединитель | F; F (р); N; BNC |
| Погрешность ослабления при 10 дБ, дБ | ±0,5; ±0,4 |
| Погрешность ослабления при 20 дБ, дБ | ±1,0; ±0,4; ±0,5 |
| Погрешность ослабления при 30 дБ, дБ | ±0,5; ±0,4; ±0,6 |
| КСВН при ослаблении 10/20/30 дБ | от 1,15 до 1,25 |
| Волновое сопротивление, Ом | 75Ом |
Как читать характеристики
Таблица исполнений
Все 16 исполнений серии АТК75 с артикулами для заявки.
В таблице указаны пределы: КСВН при ослаблении 10, 20 и 30 дБ — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Соединитель | Погрешность ослабления при 10 дБ, дБ | Погрешность ослабления при 20 дБ, дБ | Погрешность ослабления при 30 дБ, дБ | КСВН при ослаблении 10/20/30 дБ |
|---|---|---|---|---|---|---|---|
| KADAMM АТК75-1-1-X-F | 0–1 | 1 | F | ±0,5 | ±1,0 | — | — |
| KADAMM АТК75-1-1-X-F(р)-F(р)-А | 0,1–1 | 1 | F (р) | ±0,5 | ±1,0 | ±0,5 | — |
| KADAMM АТК75-1-1-X-F(р)-F(р)-Б | 0,1–1 | 1 | F (р) | ±0,5 | ±1,0 | ±0,5 | — |
| KADAMM АТК75-1-1-X-N | 0,1–1 | 1 | N | ±0,5 | ±1,0 | ±0,5 | — |
| KADAMM АТК75-1-2-X-BNC | 0–1 | 2 | BNC | ±0,4 | ±0,4 | ±0,4 | 1,15 |
| KADAMM АТК75-1-2-X-F | 0–1 | 2 | F | ±0,4 | ±0,4 | ±0,4 | 1,15 |
| KADAMM АТК75-1-2-X-N | 0–1 | 2 | N | ±0,4 | ±0,4 | ±0,4 | 1,15 |
| KADAMM АТК75-1-5-X-BNC | 0–1 | 5 | BNC | ±0,4 | ±0,4 | ±0,4 | 1,15 |
| KADAMM АТК75-1-5-X-F | 0–1 | 5 | F | ±0,4 | ±0,4 | ±0,4 | 1,15 |
| KADAMM АТК75-1-5-X-N | 0–1 | 5 | N | ±0,4 | ±0,4 | ±0,4 | 1,15 |
| KADAMM АТК75-3-2-X-BNC | 0–3 | 2 | BNC | ±0,4 | ±0,5 | ±0,6 | 1,25 |
| KADAMM АТК75-3-2-X-F | 0–3 | 2 | F | ±0,4 | ±0,5 | ±0,6 | 1,25 |
| KADAMM АТК75-3-2-X-N | 0–3 | 2 | N | ±0,4 | ±0,5 | ±0,6 | 1,25 |
| KADAMM АТК75-3-5-X-BNC | 0–3 | 5 | BNC | ±0,4 | ±0,5 | ±0,6 | 1,25 |
| KADAMM АТК75-3-5-X-F | 0–3 | 5 | F | ±0,4 | ±0,5 | ±0,6 | 1,25 |
| KADAMM АТК75-3-5-X-N | 0–3 | 5 | N | ±0,4 | ±0,5 | ±0,6 | 1,25 |
Как заказать
| Позиция в артикуле | Что подставить |
|---|---|
| X | номинал ослабления, дБ — из перечня модели (строки ниже) |
| X: АТК75-1-1-X-F | 1, 2, 4, 8, 10, 16, 20 дБ |
| X: АТК75-1-1-X-N, АТК75-1-1-X-F(р)-F(р)-А, АТК75-1-1-X-F(р)-F(р)-Б | 10, 20, 30, 40 дБ |
| X: АТК75-1-2-…, АТК75-1-5-…, АТК75-3-2-…, АТК75-3-5-… | 10, 20, 30 дБ |
| Соединители | F, N или BNC: вход — вилка, выход — розетка; F(р)-F(р) — обе F розетки, А / Б после них — корпус 47,5×37×20 / 59×37×20 мм |
Прочие параметры
| Параметр | Значение |
|---|---|
| Погрешность ослабления при 1/2/4/8 дБ, дБ | ±0,4 — KADAMM АТК75-1-1-X-F |
| Погрешность ослабления при 16 дБ, дБ | ±0,5 — KADAMM АТК75-1-1-X-F |
| КСВН при ослаблении 1/2/4/8/10/16/20 дБ, не более | 1,1 — KADAMM АТК75-1-1-X-F |
| Погрешность ослабления при 40 дБ, дБ | -2,0 — KADAMM АТК75-1-1-X-F(р)-F(р)-А, KADAMM АТК75-1-1-X-F(р)-F(р)-Б, KADAMM АТК75-1-1-X-N |
| КСВН при ослаблении 10/ 20/ 30/ 40 дБ, не более | 1,15 — KADAMM АТК75-1-1-X-F(р)-F(р)-А, KADAMM АТК75-1-1-X-F(р)-F(р)-Б, KADAMM АТК75-1-1-X-N |
Как выбрать исполнение
Полосы исполнений серии KADAMM АТК75 по таблице; справа — сколько исполнений с такой полосой.
Как собрать полный артикул
Выберите модель серии АТК75 и варианты в полях ниже — полный артикул исполнения соберётся сразу.
Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.
Подбор артикула
Расчётный пример
Задача. На вход аттенюатора АТК75 подана наибольшая допустимая в серии мощность 5 Вт. Сколько дойдёт до выхода и сколько останется в аттенюаторе при номиналах 3, 10 и 20 дБ.
Применение
Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Сколько исполнений АТК75 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АТК75 входят:
Техническое описание серии АТК75 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТК75 или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Погрешность ослабления — допустимое отклонение фактического ослабления от номинала.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АТК75 | Аттенюаторы коаксиальные фиксированные 75 Ом | до 3 ГГц | 16 | F, N, BNC |
| KADAMM АТК-110-1-X-1,0 | Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт | до 110 ГГц | 1 | 1,0 мм |
| KADAMM АТК-2 | Аттенюаторы коаксиальные фиксированные 50 Ом, 2 Вт | до 67 ГГц | 36 | SMA, N, TNC, SMP |
| KADAMM АТК-5 | Аттенюаторы коаксиальные фиксированные 50 Ом, до 5 Вт | до 67 ГГц | 17 | SMA, N, TNC, 3,5 мм |
| KADAMM АТК-10 | Аттенюаторы коаксиальные фиксированные 50 Ом, 10 Вт | до 50 ГГц | 14 | SMA, N, 3,5 мм, 2,92 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТК-110-1-X-1,0.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Аттенюаторы коаксиальные →
