Аттенюаторы KADAMM (КАДАММ) серии АТК-5: снижают уровень сигнала на заданное число децибел без нарушения согласования.
О серии

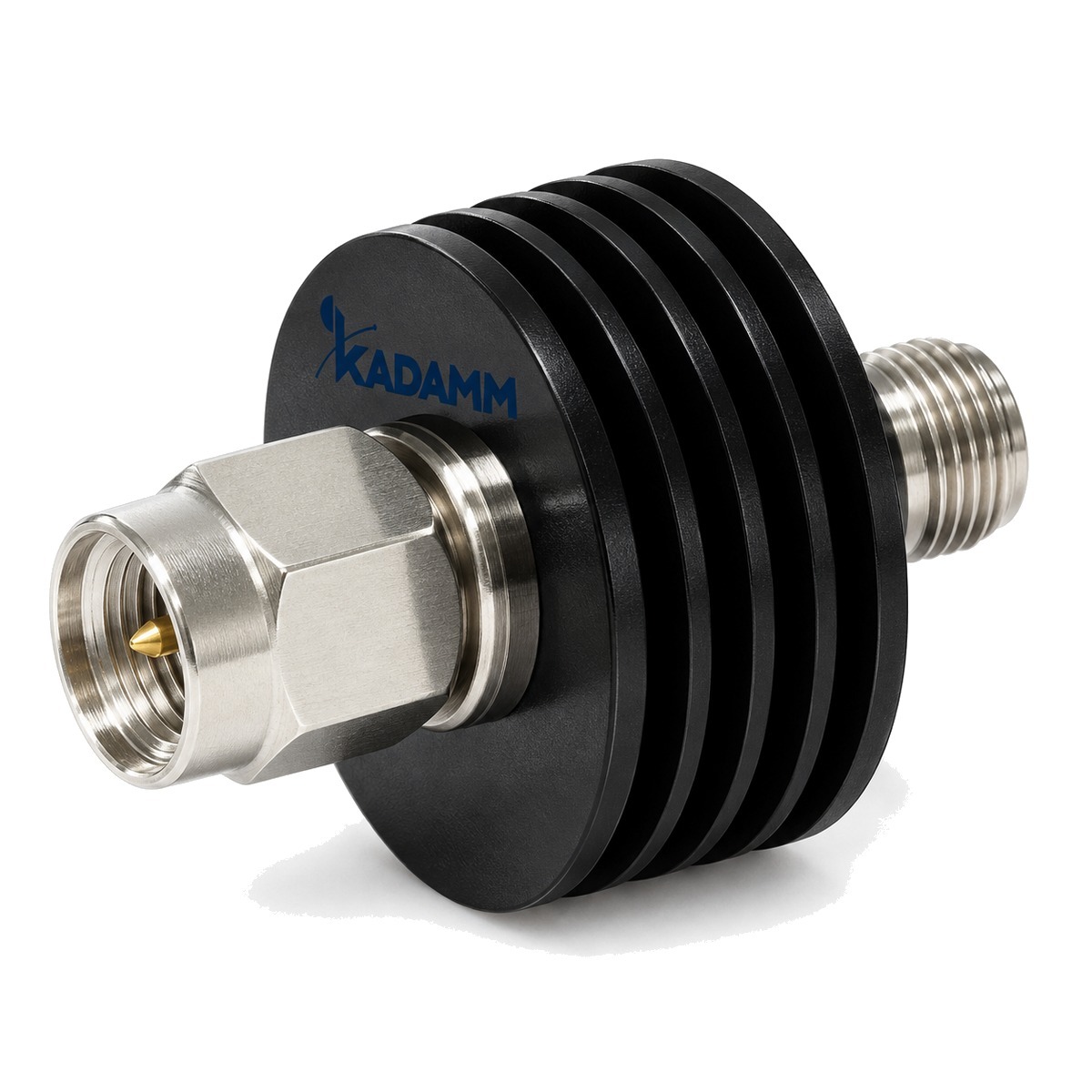

KADAMM АТК-5 — аттенюаторы производства KADAMM (КАДАММ).
В серии 17 исполнений, общий охват частот — до 67 ГГц. Подключение — SMA, N, TNC, 3,5 мм.
Внутри серии АТК-5 меняются частоты, средняя мощность, КСВН, соединители, погрешность ослабления — по ним и выбирают исполнение.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.
Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.
Разброс по исполнениям АТК-5: КСВН — 1,15–1,45 (при КСВН 1,45 отражается около 3 % мощности); мощность — 3–5 Вт. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Фиксированный аттенюатор KADAMM АТК-5 — согласованная резистивная цепь, включённая в разрыв коаксиальной линии. Часть мощности рассеивается на резисторах, а входное и выходное сопротивления остаются равными сопротивлению тракта, поэтому ослабление вносится без отражений.
Номинал задают в децибелах: 3 дБ — на выходе половина мощности, 10 дБ — десятая часть, 20 дБ — сотая. Средняя мощность, которую выдерживает аттенюатор, ограничена нагревом резистивного элемента.
Конструкция и материалы
Резистивный элемент аттенюатора KADAMM АТК-5 размещён в металлическом корпусе между двумя соединителями.
Ключевые особенности
17 исполнений, 9 рабочих полос.
Наибольшую мощность держат KADAMM АТК-12,4-5-X-N, KADAMM АТК-12,4-5-X-SMA и ещё 12 исполнений.
Лучшее согласование в серии — у KADAMM АТК-4-5-X-N.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АТК-5: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–67 ГГц |
| Средняя мощность, Вт | от 3 до 5 |
| КСВН | от 1,15 до 1,45 |
| Соединитель | 8 вариантов — по таблице исполнений |
| Погрешность ослабления при 1~10 дБ, дБ | 9 вариантов — по таблице исполнений |
| Погрешность ослабления при 20 дБ, дБ | 7 вариантов — по таблице исполнений |
| Погрешность ослабления при 30 дБ, дБ | 6 вариантов — по таблице исполнений |
| Погрешность ослабления при 21~30 дБ, дБ | 0,9; 1,0; 0,7; 0,8 |
| Погрешность ослабления при 40 дБ, дБ | 5 вариантов — по таблице исполнений |
| Погрешность ослабления при 11~20 дБ, дБ | 0,7 — KADAMM АТК-12,4-5-X-SMA; 0,8 — KADAMM АТК-18-5-X-SMA; 0,5 — KADAMM АТК-4-5-X-SMA; 0,6 — KADAMM АТК-8-5-X-SMA |
| Погрешность ослабления при 50 дБ, дБ | 1,0 — KADAMM АТК-12,4-5-X-N; 1,3 — KADAMM АТК-18-5-X-N; 0,7 — KADAMM АТК-4-5-X-N; 0,8 — KADAMM АТК-8-5-X-N |
| Погрешность ослабления при 60 дБ, дБ | 1,1 — KADAMM АТК-12,4-5-X-N; 1,3 — KADAMM АТК-18-5-X-N; 0,8 — KADAMM АТК-4-5-X-N; 0,9 — KADAMM АТК-8-5-X-N |
| Погрешность ослабления при 20/30 дБ, дБ | -0,7/+1,0 — KADAMM АТК-40-5-X-2,92 |
| Погрешность ослабления при 11~20/30/40 дБ, дБ | -0,5/+1,2 — KADAMM АТК-26,5-5-X-3,5 |
| Погрешность ослабления при 50/60/70 дБ, дБ | -1,0/+1,5 — KADAMM АТК-26,5-5-X-3,5 |
| Погрешность ослабления при 80 дБ, дБ | -1,2/+1,5 — KADAMM АТК-26,5-5-X-3,5 |
| Погрешность ослабления при 40/50 дБ, дБ | -0,5/+1,5 — KADAMM АТК-26,5-5-X-SMA |
| Ослабление, дБ | 40, 50, 60, 70, 80, 90 — KADAMM АТК-18-3-X-N, KADAMM АТК-18-3-X-SMA, KADAMM АТК-18-3-X-TNC |
| Импульсная мощность, Вт | 500 — KADAMM АТК-18-3-X-N, KADAMM АТК-18-3-X-SMA, KADAMM АТК-18-3-X-TNC |
Как читать характеристики
Таблица исполнений
Все 17 исполнений серии АТК-5 с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Средняя мощность, Вт | КСВН | Соединитель | Погрешность ослабления при 1~10 дБ, дБ | Погрешность ослабления при 20 дБ, дБ | Погрешность ослабления при 30 дБ, дБ | Погрешность ослабления при 21~30 дБ, дБ | Погрешность ослабления при 40 дБ, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АТК-12,4-5-X-N | 0–12,4 | 5 | 1,30 | N | 0,6 | 0,7 | 0,8 | — | 0,9 |
| KADAMM АТК-12,4-5-X-SMA | 0–12,4 | 5 | 1,35 | SMA | 0,6 | — | — | 0,9 | — |
| KADAMM АТК-12-5-30-SMA | 0–12 | 5 | 1,25 | SMA (вилка – розетка) | — | — | — | 0,9 | — |
| KADAMM АТК-18-3-X-N | 0–18 | 3 | 1,35 | N | — | — | — | — | — |
| KADAMM АТК-18-3-X-SMA | 0–18 | 3 | 1,35 | SMA | — | — | — | — | — |
| KADAMM АТК-18-3-X-TNC | 0–18 | 3 | 1,35 | TNC | — | — | — | — | — |
| KADAMM АТК-18-5-X-N | 0–18 | 5 | 1,35 | N | 0,7 | 0,8 | 1,0 | — | 1,2 |
| KADAMM АТК-18-5-X-SMA | 0–18 | 5 | 1,45 | SMA | 0,6 | — | — | 1,0 | — |
| KADAMM АТК-26,5-5-X-3,5 | 0–26,5 | 5 | 1,25 | 3,5 мм | -1,0/+1,0 | — | — | — | — |
| KADAMM АТК-26,5-5-X-SMA | 0–26,5 | 5 | 1,35 | SMA | -0,7/+0,7 | -0,7/+0,7 | -0,8/+0,8 | — | — |
| KADAMM АТК-4-5-X-N | 0–4 | 5 | 1,15 | N | 0,4 | 0,5 | 0,6 | — | 0,7 |
| KADAMM АТК-4-5-X-SMA | 0–4 | 5 | 1,20 | SMA | 0,4 | — | — | 0,7 | — |
| KADAMM АТК-40-5-X-2,92 | 0–40 | 5 | 1,25 | 2,92 мм | -0,7/+1,0 | — | — | — | -1,0/+2,0 |
| KADAMM АТК-50-5-X-2,4 | 0–50 | 5 | 1,3 | 2,4 мм | -1,0/+1,2 | -1,0/+1,2 | -1,0/+1,2 | — | — |
| KADAMM АТК-67-5-X-1,85 | 0–67 | 5 | 1,4 | 1,85 мм | -1,0/+1,5 | -1,2/+1,5 | -1,5/+2,0 | — | — |
| KADAMM АТК-8-5-X-N | 0–8 | 5 | 1,20 | N | 0,5 | 0,6 | 0,8 | — | 0,8 |
| KADAMM АТК-8-5-X-SMA | 0–8 | 5 | 1,25 | SMA | 0,5 | — | — | 0,8 | — |
Как заказать
| Позиция в артикуле | Что подставить |
|---|---|
| X | номинал ослабления, дБ — целое число из перечня модели (строки ниже); запись «1–10» — номиналы от 1 до 10 дБ |
| X: АТК-4-5-X-N, АТК-8-5-X-N, АТК-12,4-5-X-N, АТК-18-5-X-N | 1–10, 20, 30, 40, 50, 60 дБ |
| X: АТК-4-5-X-SMA, АТК-8-5-X-SMA, АТК-12,4-5-X-SMA, АТК-18-5-X-SMA | 1–30 дБ |
| X: АТК-26,5-5-X-SMA | 1–10, 20, 30, 40, 50 дБ |
| X: АТК-26,5-5-X-3,5 | 1–20, 30, 40, 50, 60, 70, 80 дБ |
| X: АТК-40-5-X-2,92 | 1–10, 20, 30, 40 дБ |
| X: АТК-50-5-X-2,4, АТК-67-5-X-1,85 | 1–10, 20, 30 дБ |
| Соединители | если в артикуле не указано иначе, вход — вилка, выход — розетка; «(р)-(р)» — обе розетки |
Как выбрать исполнение
Полосы исполнений серии KADAMM АТК-5 по таблице; справа — сколько исполнений с такой полосой.
Как собрать полный артикул
Выберите модель серии АТК-5 и варианты в полях ниже — полный артикул исполнения соберётся сразу.
Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.
Подбор артикула
Расчётный пример
Задача. На вход аттенюатора АТК-5 подана наибольшая допустимая в серии мощность 5 Вт. Сколько дойдёт до выхода и сколько останется в аттенюаторе при номиналах 3, 10 и 20 дБ.
Применение
Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Сколько исполнений АТК-5 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АТК-5 входят:
Техническое описание серии АТК-5 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТК-5 или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Погрешность ослабления — допустимое отклонение фактического ослабления от номинала.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АТК-5 | Аттенюаторы коаксиальные фиксированные 50 Ом, до 5 Вт | до 67 ГГц | 17 | SMA, N, TNC, 3,5 мм |
| KADAMM АТК-110-1-X-1,0 | Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт | до 110 ГГц | 1 | 1,0 мм |
| KADAMM АТК-2 | Аттенюаторы коаксиальные фиксированные 50 Ом, 2 Вт | до 67 ГГц | 36 | SMA, N, TNC, SMP |
| KADAMM АТК-10 | Аттенюаторы коаксиальные фиксированные 50 Ом, 10 Вт | до 50 ГГц | 14 | SMA, N, 3,5 мм, 2,92 мм |
| KADAMM АТК-20 | Аттенюаторы коаксиальные фиксированные 50 Ом, 20 Вт | до 40 ГГц | 11 | SMA, N, 2,92 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТК-110-1-X-1,0.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Аттенюаторы коаксиальные →
