Аттенюаторы KADAMM (КАДАММ) серии АТК-110-1-X-1,0: снижают уровень сигнала на заданное число децибел без нарушения согласования.
О серии
KADAMM АТК-110-1-X-1,0 — аттенюаторы производства KADAMM (КАДАММ).
В серии 1 исполнение, общий охват частот — до 110 ГГц. Подключение — 1,0 мм.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.
Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.
Соединитель 1,0 мм — прецизионный, для измерительных трактов миллиметрового диапазона до 110 ГГц.
Принцип работы
Фиксированный аттенюатор KADAMM АТК-110-1-X-1,0 — согласованная резистивная цепь, включённая в разрыв коаксиальной линии. Часть мощности рассеивается на резисторах, а входное и выходное сопротивления остаются равными сопротивлению тракта, поэтому ослабление вносится без отражений.
Номинал задают в децибелах: 3 дБ — на выходе половина мощности, 10 дБ — десятая часть, 20 дБ — сотая. Средняя мощность, которую выдерживает аттенюатор, ограничена нагревом резистивного элемента.
Конструкция и материалы

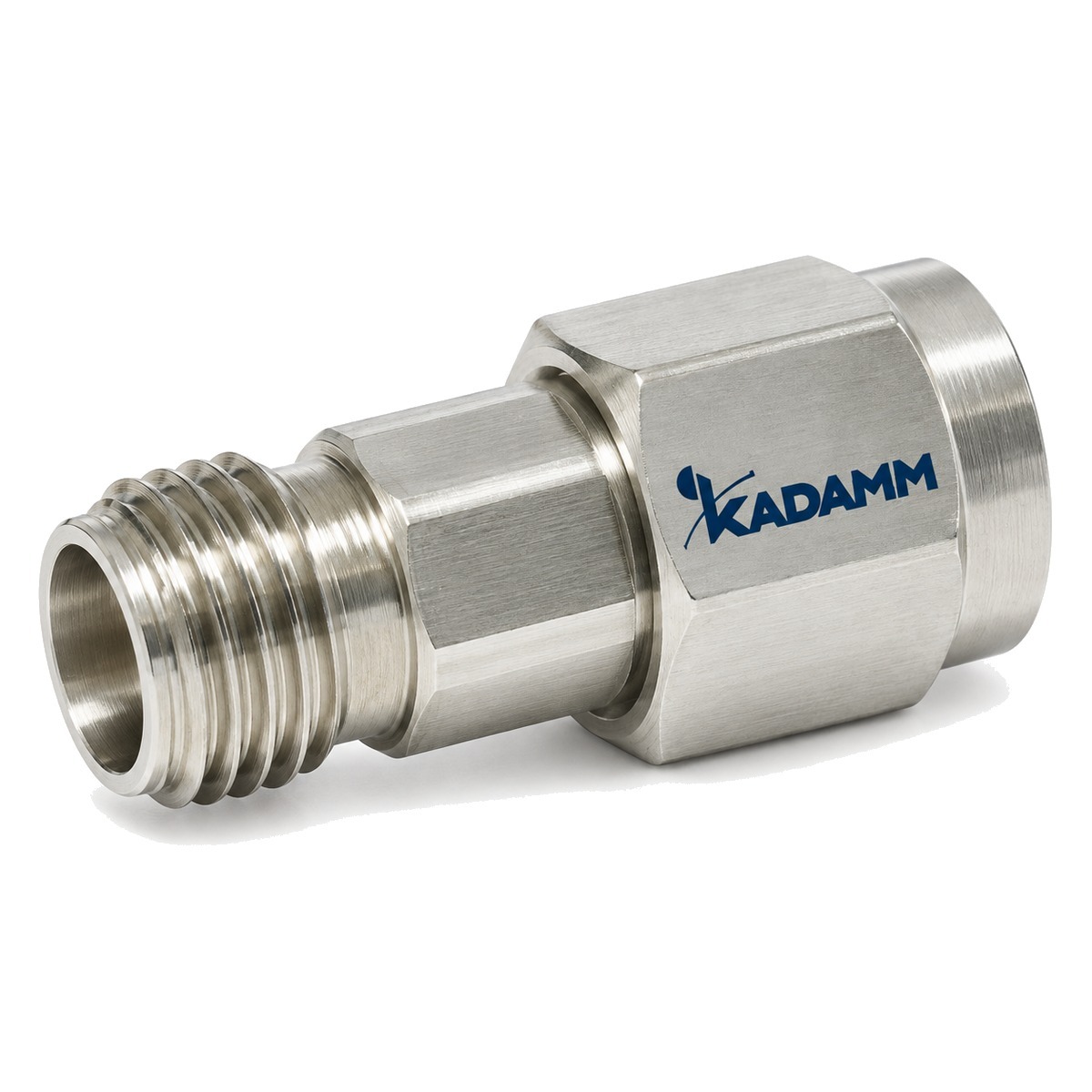

Резистивный элемент аттенюатора KADAMM АТК-110-1-X-1,0 размещён в металлическом корпусе между двумя соединителями.
Ключевые особенности
1 исполнение, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АТК-110-1-X-1,0: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Диапазон частот, ГГц | 0–110 |
| Средняя мощность, Вт | 1 |
| КСВН, не более | 1,6 |
| Соединитель | 1,0 мм |
| Погрешность ослабления при 3 дБ, дБ | -1,0/+2,0 |
| Погрешность ослабления при 6 дБ, дБ | -1,0/+2,0 |
| Погрешность ослабления при 10 дБ, дБ | -1,0/+2,0 |
Как читать характеристики
Таблица исполнений
Все 1 исполнение серии АТК-110-1-X-1,0 с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул |
|---|
| KADAMM АТК-110-1-X-1,0 |
Как заказать
| Позиция в артикуле | Что подставить |
|---|---|
| X | номинал ослабления, дБ: 3, 6 или 10 |
| Соединители | если в артикуле не указано иначе, вход — вилка, выход — розетка; «(р)-(р)» — обе розетки |
Как выбрать исполнение
Как собрать полный артикул
Выберите модель серии АТК-110-1-X-1,0 и варианты в полях ниже — полный артикул исполнения соберётся сразу.
Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.
Подбор артикула
Расчётный пример
Задача. Какая длина волны на краях охвата серии АТК-110-1-X-1,0 и что из этого следует для монтажа.
Применение
Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Сколько исполнений АТК-110-1-X-1,0 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АТК-110-1-X-1,0 входят:
Техническое описание серии АТК-110-1-X-1,0 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТК-110-1-X-1,0 или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АТК-110-1-X-1,0 | Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт | до 110 ГГц | 1 | 1,0 мм |
| KADAMM АТК-2 | Аттенюаторы коаксиальные фиксированные 50 Ом, 2 Вт | до 67 ГГц | 36 | SMA, N, TNC, SMP |
| KADAMM АТК-5 | Аттенюаторы коаксиальные фиксированные 50 Ом, до 5 Вт | до 67 ГГц | 17 | SMA, N, TNC, 3,5 мм |
| KADAMM АТК-10 | Аттенюаторы коаксиальные фиксированные 50 Ом, 10 Вт | до 50 ГГц | 14 | SMA, N, 3,5 мм, 2,92 мм |
| KADAMM АТК-20 | Аттенюаторы коаксиальные фиксированные 50 Ом, 20 Вт | до 40 ГГц | 11 | SMA, N, 2,92 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТК-2.
