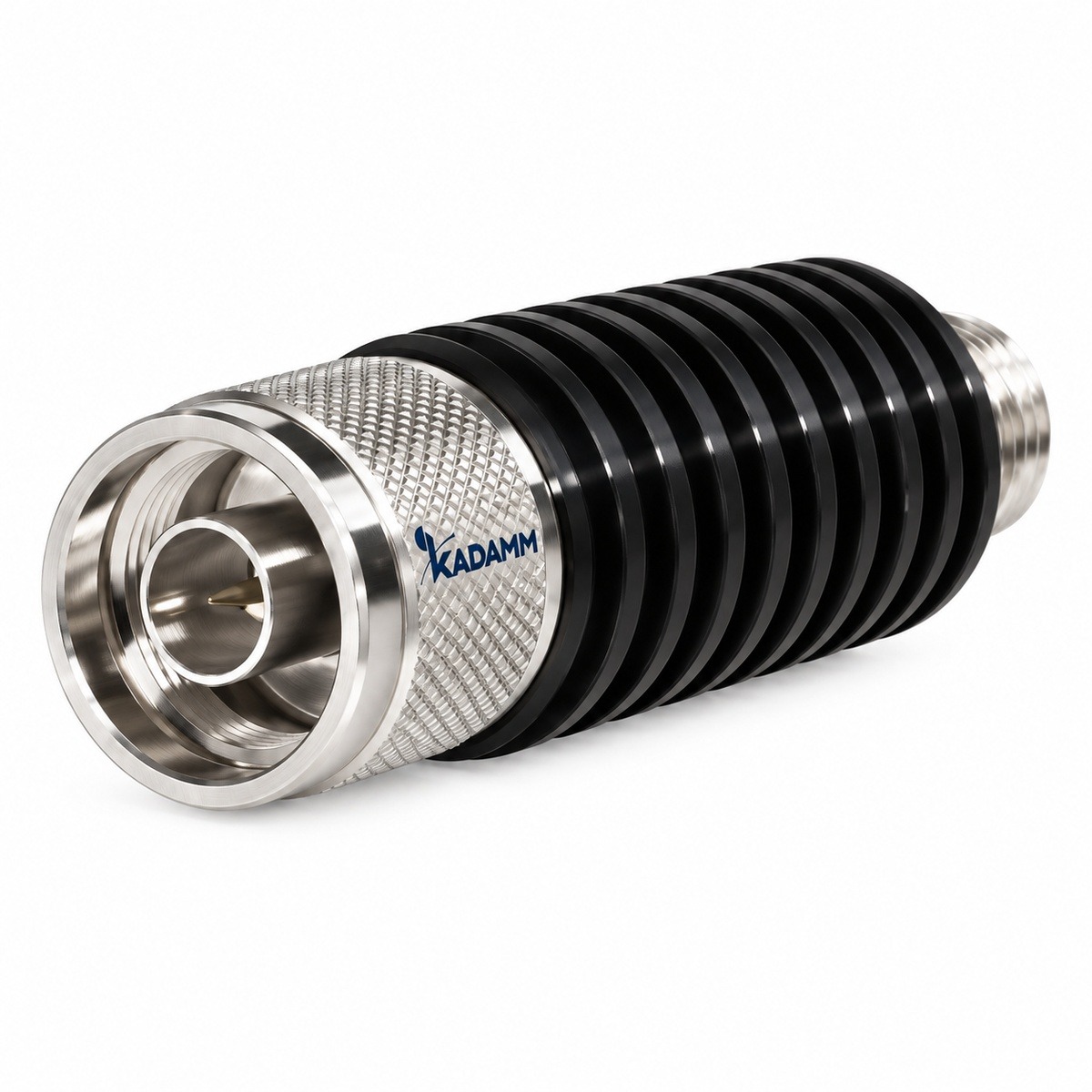

Аттенюаторы коаксиальные фиксированные прецизионные, 1 и 5 Вт KADAMM АТК-П

Аттенюаторы KADAMM (КАДАММ) серии АТК-П: снижают уровень сигнала на заданное число децибел без нарушения согласования.

охват частот серии до 18 ГГцисполнений 25мощность до 5 ВтКСВН от 1,2

▤

Подберём Аттенюаторы коаксиальные фиксированные прецизионные, 1 и 5 Вт АТК-П под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 18 ГГц

охват частот серии

исполнений

до 5 Вт

мощность

от 1,2

КСВН

О серии

KADAMM АТК-П — аттенюаторы производства KADAMM (КАДАММ).

В серии 25 исполнений, общий охват частот — до 18 ГГц.

Исполнения АТК-П различаются по параметрам: частоты, мощность, КСВН, ослабление, погрешность ослабления.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.

Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.

Разброс по исполнениям АТК-П: КСВН — 1,2–1,5 (при КСВН 1,5 отражается около 4 % мощности); мощность — 1–5 Вт. Значения для конкретного артикула — в таблице исполнений.

Аттенюатор на входе прибора защищает его от перегрузки и уменьшает влияние отражений на результат измерения.

Принцип работы

Фиксированный аттенюатор KADAMM АТК-П — согласованная резистивная цепь, включённая в разрыв коаксиальной линии. Часть мощности рассеивается на резисторах, а входное и выходное сопротивления остаются равными сопротивлению тракта, поэтому ослабление вносится без отражений.

Номинал задают в децибелах: 3 дБ — на выходе половина мощности, 10 дБ — десятая часть, 20 дБ — сотая. Средняя мощность, которую выдерживает аттенюатор, ограничена нагревом резистивного элемента.

Ключевые особенности

✓

До 18 ГГц
25 исполнений, 3 рабочие полосы.

✓

До 5 Вт
Наибольшую мощность держат KADAMM АТК-12,4-5-10-N(в)-N(р), KADAMM АТК-12,4-5-20-N(в)-N(р) и ещё 8 исполнений.

✓

КСВН от 1,2
Лучшее согласование в серии — у KADAMM АТК-3-1-20-SMA(в)-SMA(р), KADAMM АТК-3-1-3-SMA(в)-SMA(р) и ещё 3 исполнения.

Технические характеристики серии

Сводка по всем исполнениям KADAMM АТК-П: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–18 ГГц
Мощн., Вт	от 1 до 5
КСВН	от 1,2 до 1,5
Ослабление, дБ	от 3 до 40
Погрешность ослабления, ±дБ	9 вариантов — по таблице исполнений

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.

КСВНПри КСВН 1,2 отражается 0,83 % падающей мощности, при КСВН 1,5 — 4 %.

МощностьВ столбце «Мощн., Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 1 до 5 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

Погрешность ослабленияДопуск на отклонение фактического ослабления от номинала. В таблице он задан отдельно для групп номиналов — смотрите столбцы «Погрешность ослабления при …».

Таблица исполнений

Все 25 исполнений серии АТК-П с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Мощн., Вт	КСВН	Ослабление, дБ	Погрешность ослабления, ±дБ
KADAMM АТК-12,4-1-3-SMA(в)-SMA(р)	0-12,4	1	1,4	3	±0,5
KADAMM АТК-12,4-1-30-SMA(в)-SMA(р)	0-12,4	1	1,4	30	±1,0
KADAMM АТК-12,4-1-40-SMA(в)-SMA(р)	0-12,4	1	1,4	40	±1,2
KADAMM АТК-12,4-1-6-SMA(в)-SMA(р)	0-12,4	1	1,4	6	±0,6
KADAMM АТК-12,4-5-10-N(в)-N(р)	0-12,4	5	1,4	10	±1,0
KADAMM АТК-12,4-5-20-N(в)-N(р)	0-12,4	5	1,4	20	±1,5
KADAMM АТК-12,4-5-3-N(в)-N(р)	0-12,4	5	1,4	3	±0,6
KADAMM АТК-12,4-5-30-N(в)-N(р)	0-12,4	5	1,4	30	±1,5
KADAMM АТК-12,4-5-6-N(в)-N(р)	0-12,4	5	1,4	6	±0,8
KADAMM АТК-18-1-10-SMA(в)-SMA(р)	0-18,0	1	1,5	10	±1,25
KADAMM АТК-18-1-20-SMA(в)-SMA(р)	0-18,0	1	1,5	20	±1,5
KADAMM АТК-18-1-3-SMA(в)-SMA(р)	0-18,0	1	1,5	3	±0,6
KADAMM АТК-18-1-30-SMA(в)-SMA(р)	0-18,0	1	1,5	30	±1,5
KADAMM АТК-18-1-40-SMA(в)-SMA(р)	0-18,0	1	1,5	40	±1,5
KADAMM АТК-18-1-6-SMA(в)-SMA(р)	0-18,0	1	1,5	6	±0,18
KADAMM АТК-3-1-20-SMA(в)-SMA(р)	0-3	1	1,2	20	±0,6
KADAMM АТК-3-1-3-SMA(в)-SMA(р)	0-3	1	1,2	3	±0,4
KADAMM АТК-3-1-30-SMA(в)-SMA(р)	0-3	1	1,2	30	±0,6
KADAMM АТК-3-1-40-SMA(в)-SMA(р)	0-3	1	1,2	40	±0,8
KADAMM АТК-3-1-6-SMA(в)-SMA(р)	0-3	1	1,2	6	±0,4
KADAMM АТК-3-5-10-N(в)-N(р)	0-3	5	1,25	10	±0,5
KADAMM АТК-3-5-20-N(в)-N(р)	0-3	5	1,25	20	±0,6
KADAMM АТК-3-5-3-N(в)-N(р)	0-3	5	1,25	3	±0,5
KADAMM АТК-3-5-30-N(в)-N(р)	0-3	5	1,25	30	±0,8
KADAMM АТК-3-5-6-N(в)-N(р)	0-3	5	1,25	6	±0,5

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3КСВН. Если этот параметр для вас главный, начните с KADAMM АТК-3-1-20-SMA(в)-SMA(р), KADAMM АТК-3-1-3-SMA(в)-SMA(р) и ещё 3 исполнения.

4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM АТК-П по таблице; справа — сколько исполнений с такой полосой.

Расчётный пример

Задача. На вход аттенюатора АТК-П подана наибольшая допустимая в серии мощность 5 Вт. Сколько дойдёт до выхода и сколько останется в аттенюаторе при номиналах 3, 10 и 20 дБ.

1Номинал 3 дБ: на выходе 5 Вт × 10^(−3/10) = 2,506 Вт, в тепло уходит 2,494 Вт.

2Номинал 10 дБ: на выходе 5 Вт × 10^(−10/10) = 0,5 Вт, в тепло уходит 4,5 Вт.

3Номинал 20 дБ: на выходе 5 Вт × 10^(−20/10) = 0,05 Вт, в тепло уходит 4,95 Вт.

4Чем больше номинал, тем большая доля мощности рассеивается внутри, поэтому допустимую мощность сверяют с мощностью на входе, а не на выходе.

Применение

Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.

Защита входов измерительных приборов

Выравнивание уровней в тракте

Развязка каскадов

Сколько исполнений АТК-П работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц25 исполнений

1–4 ГГц (L, S)25 исполнений

4–12 ГГц (C, X)15 исполнений

12–27 ГГц (Ku, K)15 исполнений

Сценарии по отраслям

РадиолокацияВсе 25 исполнений АТК-П работают в полосах от S до Ku. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВсе 25 исполнений АТК-П работают в полосах от L до Ku. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C и Ku работают 15 исполнений АТК-П, например KADAMM АТК-12,4-1-3-SMA(в)-SMA(р). В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд АТК-П пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM АТК-П включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

Документация и поставка

В поставку каждого исполнения KADAMM АТК-П входят:

✓Аттенюатор

✓Паспорт изделия

Техническое описание серии АТК-П — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТК-П или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Погрешность ослабления — допустимое отклонение фактического ослабления от номинала.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM АТК-П	Аттенюаторы коаксиальные фиксированные прецизионные, 1 и 5 Вт	до 18 ГГц	25	—
KADAMM АТК-110-1-X-1,0	Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт	до 110 ГГц	1	1,0 мм
KADAMM АТК-2	Аттенюаторы коаксиальные фиксированные 50 Ом, 2 Вт	до 67 ГГц	36	SMA, N, TNC, SMP
KADAMM АТК-5	Аттенюаторы коаксиальные фиксированные 50 Ом, до 5 Вт	до 67 ГГц	17	SMA, N, TNC, 3,5 мм
KADAMM АТК-10	Аттенюаторы коаксиальные фиксированные 50 Ом, 10 Вт	до 50 ГГц	14	SMA, N, 3,5 мм, 2,92 мм

Когда брать соседнюю серию: нужны частоты выше, чем у АТК-П — KADAMM АТК-110-1-X-1,0.

Когда выбирают Аттенюаторы коаксиальные фиксированные прецизионные, 1 и 5 Вт KADAMM АТК-П: Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.

Вопросы и ответы

Как выбрать аттенюатор по мощности?+

Допустимая мощность аттенюатора должна быть больше мощности на его входе с запасом: почти вся она, кроме прошедшей на выход части, рассеивается в нём теплом.

Какой диапазон частот у изделий KADAMM АТК-П?+

Серия АТК-П в целом перекрывает до 18 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения АТК-П?+

От 1 до 5 Вт. Наибольшую мощность держат KADAMM АТК-12,4-5-10-N(в)-N(р), KADAMM АТК-12,4-5-20-N(в)-N(р) и ещё 8 исполнений.

У какого исполнения АТК-П самый низкий КСВН?+

Самый низкий КСВН — 1,2 — у KADAMM АТК-3-1-20-SMA(в)-SMA(р), KADAMM АТК-3-1-3-SMA(в)-SMA(р) и ещё 3 исполнения.

Чем серия KADAMM АТК-П отличается от KADAMM АТК-110-1-X-1,0?+

KADAMM АТК-110-1-X-1,0 — «Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Можно ли набрать нужный номинал из двух аттенюаторов АТК-П?+

Да: ослабления в децибелах складываются, например 10 дБ и 3 дБ дают 13 дБ. Учтите, что КСВН каждого звена добавляет отражения.

Чем аттенюатор АТК-П отличается от согласованной нагрузки?+

Нагрузка поглощает всю падающую мощность, а аттенюатор пропускает на выход заданную долю и рассеивает остальное. Обе стороны аттенюатора согласованы с трактом, поэтому его можно ставить между любыми двумя узлами.

Как подобрать номинал для защиты входа прибора?+

Номинал в децибелах — это 10 · lg(Pист / Pдоп), где Pист — мощность источника, Pдоп — допустимая мощность на входе прибора; к результату добавляют запас.

Как пересчитать КСВН АТК-П в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,5 это 4 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение АТК-П?+

Назовите полный артикул из таблицы, например «KADAMM АТК-12,4-1-3-SMA(в)-SMA(р)», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM АТК-П?+

В блоке документов — техническое описание серии АТК-П и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
