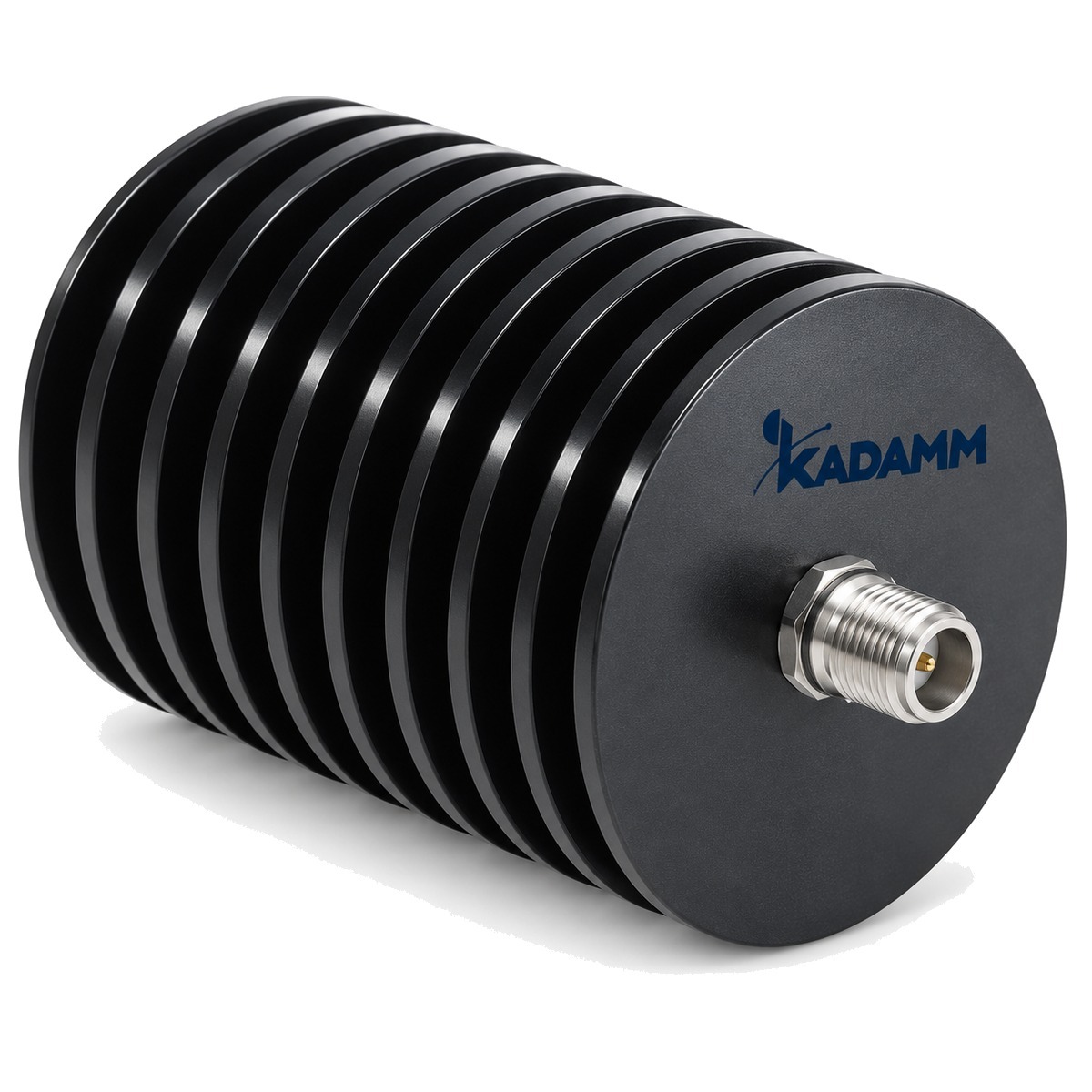

Аттенюаторы коаксиальные фиксированные 50 Ом, 20 Вт KADAMM АТК-20

Name: Аттенюаторы коаксиальные фиксированные 50 Ом, 20 Вт KADAMM АТК-20
Brand: КАДАММ
SKU: KADAMM АТК-20

Производитель:КАДАММ

Артикул: KADAMM АТК-20

Техническое описание серии KADAMM АТК-20

Каталог KADAMM «СВЧ-компоненты»

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Аттенюаторы

Аттенюаторы коаксиальные фиксированные 50 Ом, 20 Вт KADAMM АТК-20

Аттенюаторы KADAMM (КАДАММ) серии АТК-20: снижают уровень сигнала на заданное число децибел без нарушения согласования.

охват частот серии до 40 ГГцисполнений 11КСВН от 1,2SMA, N, 2,92 мм

▤

Подберём Аттенюаторы коаксиальные фиксированные 50 Ом, 20 Вт АТК-20 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 40 ГГц

охват частот серии

исполнений

от 1,2

КСВН

SMA, N, 2,92 мм

подключение

О серии

KADAMM АТК-20 — аттенюаторы производства KADAMM (КАДАММ).

В серии 11 исполнений, общий охват частот — до 40 ГГц. Подключение — SMA, N, 2,92 мм.

Исполнения АТК-20 различаются по параметрам: частоты, КСВН, соединители, погрешность ослабления.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.

Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.

Разброс по исполнениям АТК-20: КСВН — 1,2–1,45 (при КСВН 1,45 отражается около 3 % мощности). Значения для конкретного артикула — в таблице исполнений.

SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.

Аттенюатор на входе прибора защищает его от перегрузки и уменьшает влияние отражений на результат измерения.

Принцип работы

Фиксированный аттенюатор KADAMM АТК-20 — согласованная резистивная цепь, включённая в разрыв коаксиальной линии. Часть мощности рассеивается на резисторах, а входное и выходное сопротивления остаются равными сопротивлению тракта, поэтому ослабление вносится без отражений.

Номинал задают в децибелах: 3 дБ — на выходе половина мощности, 10 дБ — десятая часть, 20 дБ — сотая. Средняя мощность, которую выдерживает аттенюатор, ограничена нагревом резистивного элемента.

Конструкция и материалы

Резистивный элемент аттенюатора KADAMM АТК-20 размещён в металлическом корпусе между двумя соединителями.

Ключевые особенности

✓

До 40 ГГц
11 исполнений, 7 рабочих полос.

✓

КСВН от 1,2
Лучшее согласование в серии — у KADAMM АТК-3-20-X-N, KADAMM АТК-4-20-X-N и ещё 1 исполнение.

✓

SMA, N, 2,92 мм
Подключение по исполнениям — в столбце «Соединитель» таблицы.

Технические характеристики серии

Сводка по всем исполнениям KADAMM АТК-20: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–40 ГГц
КСВН	от 1,2 до 1,45
Соединитель	N; SMA; N (розетка / розетка); 2,92 мм
Погрешность ослабления при 1~10 дБ, дБ	0,6; 0,4; 0,5
Погрешность ослабления при 11~20 дБ, дБ	0,7; 0,8; 0,5; 0,6
Погрешность ослабления при 21~30 дБ, дБ	0,8; 1,0; 0,6
Погрешность ослабления при 31~40 дБ, дБ	0,9; 1,2; 0,7; 0,8
Погрешность ослабления при 41~50 дБ, дБ	1,0; 1,3; 0,8
Погрешность ослабления при 51~60 дБ, дБ	1,2; 1,5; 0,9; 1,0
Средняя мощность, Вт	20

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.

КСВНПри КСВН 1,2 отражается 0,83 % падающей мощности, при КСВН 1,45 — 3,4 %.

Погрешность ослабленияДопуск на отклонение фактического ослабления от номинала. В таблице он задан отдельно для групп номиналов — смотрите столбцы «Погрешность ослабления при …».

Таблица исполнений

Все 11 исполнений серии АТК-20 с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	КСВН	Соединитель	Погрешность ослабления при 1~10 дБ, дБ	Погрешность ослабления при 11~20 дБ, дБ	Погрешность ослабления при 21~30 дБ, дБ	Погрешность ослабления при 31~40 дБ, дБ	Погрешность ослабления при 41~50 дБ, дБ	Погрешность ослабления при 51~60 дБ, дБ
KADAMM АТК-12,4-20-X-N	0–12,4	1,35	N	0,6	0,7	0,8	0,9	—	—
KADAMM АТК-12,4-20-X-SMA	0–12,4	1,30	SMA	0,6	0,7	0,8	0,9	1,0	1,2
KADAMM АТК-18-20-X-N	0–18	1,45	N	0,6	0,8	1,0	1,2	—	—
KADAMM АТК-18-20-X-SMA	0–18	1,35	SMA	0,6	0,8	1,0	1,2	1,3	1,5
KADAMM АТК-26,5-20-X-SMA	0–26,5	1,30	SMA	—	—	—	—	—	—
KADAMM АТК-3-20-X-N	0–3	1,2	N (розетка / розетка)	—	—	—	—	—	—
KADAMM АТК-4-20-X-N	0–4	1,20	N	0,4	0,5	0,6	0,7	—	—
KADAMM АТК-4-20-X-SMA	0–4	1,20	SMA	0,4	0,5	0,6	0,7	0,8	0,9
KADAMM АТК-40-20-X-2,92	0–40	—	2,92 мм	—	—	—	—	—	—
KADAMM АТК-8-20-X-N	0–8	1,25	N	0,5	0,6	0,8	0,8	—	—
KADAMM АТК-8-20-X-SMA	0–8	1,25	SMA	0,5	0,6	0,8	0,8	0,8	1,0

Как заказать

Позиция в артикуле	Что подставить
X	номинал ослабления, дБ — целое число из перечня модели (строки ниже); запись «1–10» — номиналы от 1 до 10 дБ
X: АТК-4-20-X-N, АТК-8-20-X-N, АТК-12,4-20-X-N, АТК-18-20-X-N	1–40 дБ
X: АТК-4-20-X-SMA, АТК-8-20-X-SMA, АТК-12,4-20-X-SMA, АТК-18-20-X-SMA	1–60 дБ
X: АТК-26,5-20-X-SMA	10, 20, 30 дБ
X: АТК-40-20-X-2,92	3–10, 15, 20, 30, 40 дБ
Соединители	если в артикуле не указано иначе, вход — вилка, выход — розетка; «(р)-(р)» — обе розетки

Прочие параметры

Параметр	Значение
Габаритные размеры, мм	40×50×98 — KADAMM АТК-3-20-X-N
Погрешность ослабления при 3~10 дБ, дБ	-1,5/+1,5 — KADAMM АТК-40-20-X-2,92
Погрешность ослабления при 15/20/30 дБ, дБ	-1,5/+1,5 — KADAMM АТК-40-20-X-2,92
Погрешность ослабления при 40 дБ, дБ	-1,0/+2,0 — KADAMM АТК-40-20-X-2,92
КСВН при ослаблении 3~30 дБ, не более	1,3 — KADAMM АТК-40-20-X-2,92
КСВН при ослаблении 40 дБ, не более	1,4 — KADAMM АТК-40-20-X-2,92
Погрешность ослабления при 10 дБ, дБ	-1,5/+1,5 — KADAMM АТК-26,5-20-X-SMA
Погрешность ослабления при 20 дБ, дБ	-1,5/+1,5 — KADAMM АТК-26,5-20-X-SMA
Погрешность ослабления при 30 дБ, дБ	-1,5/+1,5 — KADAMM АТК-26,5-20-X-SMA
Ослабление, дБ	1–10; 11–20; 21–40; 43–45; 50; 60 — KADAMM АТК-3-20-X-N
Погрешность ослабления, дБ	±0,6 (1–10 дБ); ±0,8 (11–20 дБ); ±1,0 (21–40 дБ); ±1,2 (43–45 дБ); ±1,2 (50 и 60 дБ) — KADAMM АТК-3-20-X-N
Рабочая температура, °C	-55–+125 — KADAMM АТК-3-20-X-N

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.

2КСВН. Если этот параметр для вас главный, начните с KADAMM АТК-3-20-X-N, KADAMM АТК-4-20-X-N и ещё 1 исполнение.

3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: подключение по исполнениям — в столбце «Соединитель» таблицы.

4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM АТК-20 по таблице; справа — сколько исполнений с такой полосой.

Как собрать полный артикул

Выберите модель серии АТК-20 и варианты в полях ниже — полный артикул исполнения соберётся сразу.

Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.

Подбор артикула

Модель

Артикул для заказа:

Расчётный пример

Задача. В тракте подряд стоят два исполнения KADAMM АТК-20 с наибольшим в серии КСВН 1,45.

1Два исполнения с КСВН 1,45 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,45 − 1) / (1,45 + 1) = 0,367; суммарный КСВН (1 + 0,367) / (1 − 0,367) = 2,16, отражается 13,5 % мощности.

2С исполнениями, у которых КСВН 1,2, та же пара даёт не больше 1,44 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.

Защита входов измерительных приборов

Выравнивание уровней в тракте

Развязка каскадов

Сколько исполнений АТК-20 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц11 исполнений

1–4 ГГц (L, S)11 исполнений

4–12 ГГц (C, X)8 исполнений

12–27 ГГц (Ku, K)6 исполнений

27–40 ГГц (Ka)1 исполнение

Сценарии по отраслям

РадиолокацияВсе 11 исполнений АТК-20 работают в полосах от S до Ku. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВсе 11 исполнений АТК-20 работают в полосах от L до Ka. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 8 исполнений АТК-20, например KADAMM АТК-12,4-20-X-N. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд АТК-20 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM АТК-20 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

Документация и поставка

В поставку каждого исполнения KADAMM АТК-20 входят:

✓Аттенюатор

✓Паспорт изделия

Техническое описание серии АТК-20 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТК-20 или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Погрешность ослабления — допустимое отклонение фактического ослабления от номинала.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM АТК-20	Аттенюаторы коаксиальные фиксированные 50 Ом, 20 Вт	до 40 ГГц	11	SMA, N, 2,92 мм
KADAMM АТК-110-1-X-1,0	Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт	до 110 ГГц	1	1,0 мм
KADAMM АТК-2	Аттенюаторы коаксиальные фиксированные 50 Ом, 2 Вт	до 67 ГГц	36	SMA, N, TNC, SMP
KADAMM АТК-5	Аттенюаторы коаксиальные фиксированные 50 Ом, до 5 Вт	до 67 ГГц	17	SMA, N, TNC, 3,5 мм
KADAMM АТК-10	Аттенюаторы коаксиальные фиксированные 50 Ом, 10 Вт	до 50 ГГц	14	SMA, N, 3,5 мм, 2,92 мм

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТК-110-1-X-1,0.

Когда выбирают Аттенюаторы коаксиальные фиксированные 50 Ом, 20 Вт KADAMM АТК-20: Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.

Вопросы и ответы

Как выбрать аттенюатор по мощности?+

Допустимая мощность аттенюатора должна быть больше мощности на его входе с запасом: почти вся она, кроме прошедшей на выход части, рассеивается в нём теплом.

Какой диапазон частот у изделий KADAMM АТК-20?+

Серия АТК-20 в целом перекрывает до 40 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

У какого исполнения АТК-20 самый низкий КСВН?+

Самый низкий КСВН — 1,2 — у KADAMM АТК-3-20-X-N, KADAMM АТК-4-20-X-N и ещё 1 исполнение.

Как изделия KADAMM АТК-20 подключаются к тракту?+

Подключение у серии АТК-20 — SMA, N, 2,92 мм. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM АТК-20 отличается от KADAMM АТК-110-1-X-1,0?+

KADAMM АТК-110-1-X-1,0 — «Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Можно ли набрать нужный номинал из двух аттенюаторов АТК-20?+

Да: ослабления в децибелах складываются, например 10 дБ и 3 дБ дают 13 дБ. Учтите, что КСВН каждого звена добавляет отражения.

Чем аттенюатор АТК-20 отличается от согласованной нагрузки?+

Нагрузка поглощает всю падающую мощность, а аттенюатор пропускает на выход заданную долю и рассеивает остальное. Обе стороны аттенюатора согласованы с трактом, поэтому его можно ставить между любыми двумя узлами.

Как подобрать номинал для защиты входа прибора?+

Номинал в децибелах — это 10 · lg(Pист / Pдоп), где Pист — мощность источника, Pдоп — допустимая мощность на входе прибора; к результату добавляют запас.

Как пересчитать КСВН АТК-20 в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,45 это 3,4 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение АТК-20?+

Назовите полный артикул из таблицы, например «KADAMM АТК-12,4-20-X-N», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM АТК-20?+

В блоке документов — техническое описание серии АТК-20 и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
